대망의 영역 확대
짚 체인 액추에이터
중·대형 사이즈
수직 반송을 극적으로 바꾸는 「고추력× 장스트로크」
수직 반송의 '고기능화' '공간 절약' 실현
추력・스트로크 부족, 택트 타임의 향상으로 곤란한 분에게, 추력과 스트로크의 영역을 대폭 확대한 짚 체인 액추에이터 중・대형 사이즈의 대응을 2022년 가을부터 개시했습니다.

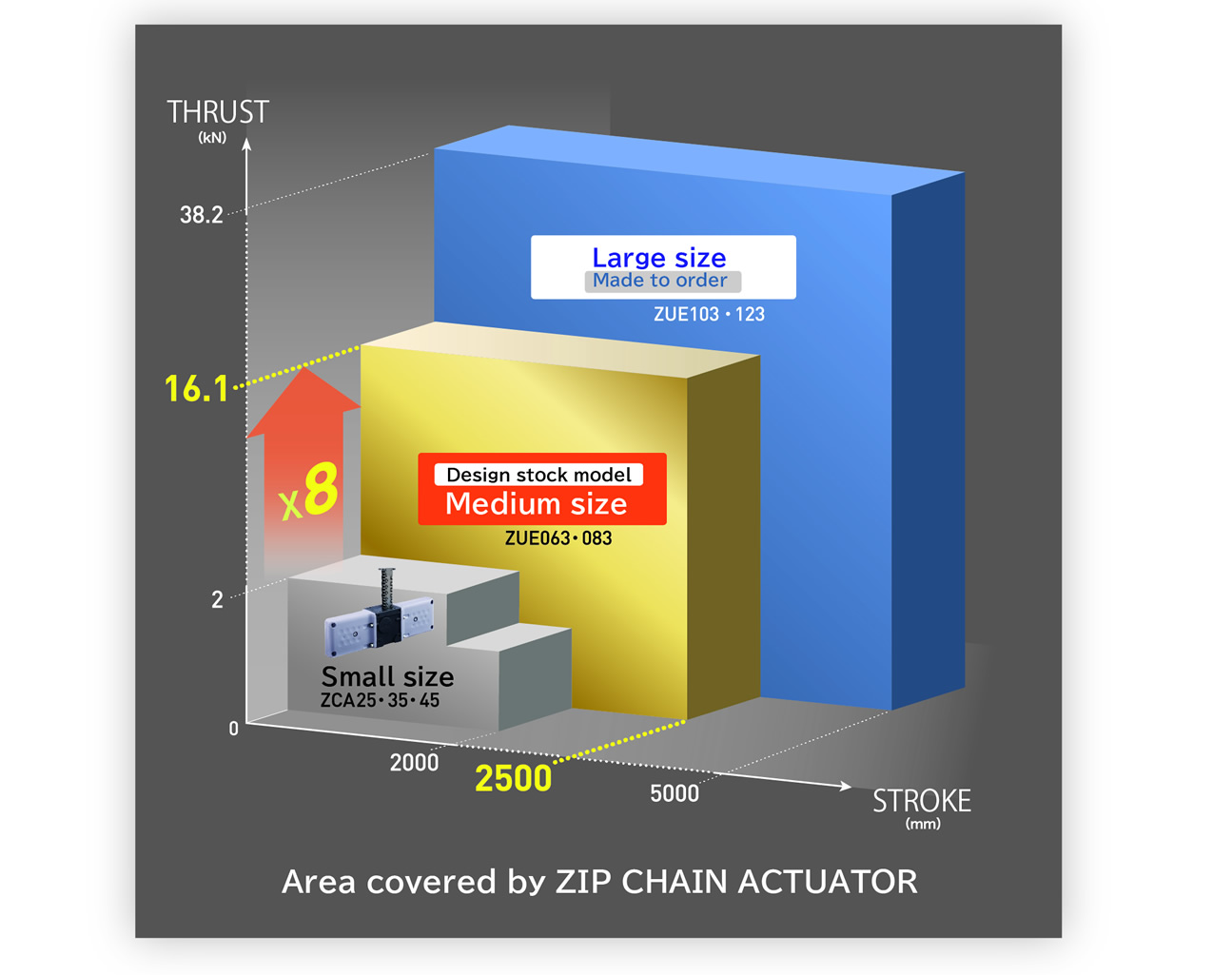

추력은 '38.2kN'까지, 스트로크는 '5000mm'까지 대응 영역을 확대. 또한 최대 속도 1000mm/s, 부하시간률 100%ED의 고속·고주파 운전이 가능.
짚 체인 액추에이터 가 점점 파워 업하여 장치의 고기능화를 실현합니다.
대응 영역 확대에서도 느슨한 공간 절약성
체인은 컴팩트하게 수납되어 수납 케이스의 높이는 스트로크에 대해 약 85%의 저상화를 실현.
저상화
약
85
%
고속 운전 최대 1000mm/s
부하시간률 100%ED
기대 수명 100만 왕복 이상
높은 제어성・다점 정지가 가능
쉬운 유지 보수 및 긴 수명
에너지 절약
중·대형 사이즈 사양 소개
중형 사이즈
중형 사이즈는 손님의 용도에 맞추어 추력이나 스트로크별로, 2 종류의 사이즈로부터 선택해 받을 수 있는 디자인 스톡 모델을 준비했습니다.
중형 사이즈 디자인 스톡 모델 형번 표시 예
※가로 스크롤 가능합니다
| ZUE | 063 | 1 | N | 20 | E | L | -TK |
| | 시리즈 |
| 사이즈 063 083 |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ |
｜ ｜ |
| TK: 특형 |
| | 축 배치 L：왼쪽 R：오른쪽 |
|||||||
| | 설치 자세 E: 밀어 올리는 |
|||||||
| | 스트로크 12:1200mm 16:1600mm 20：2000mm 25：2500mm(※ZUE083만) |
|||||||
| | 구동부 N: 구동부 없음 |
|||||||
| | 축 타입 1: 싱글 드라이브 2: 더블 드라이브 |
|||||||
축 타입

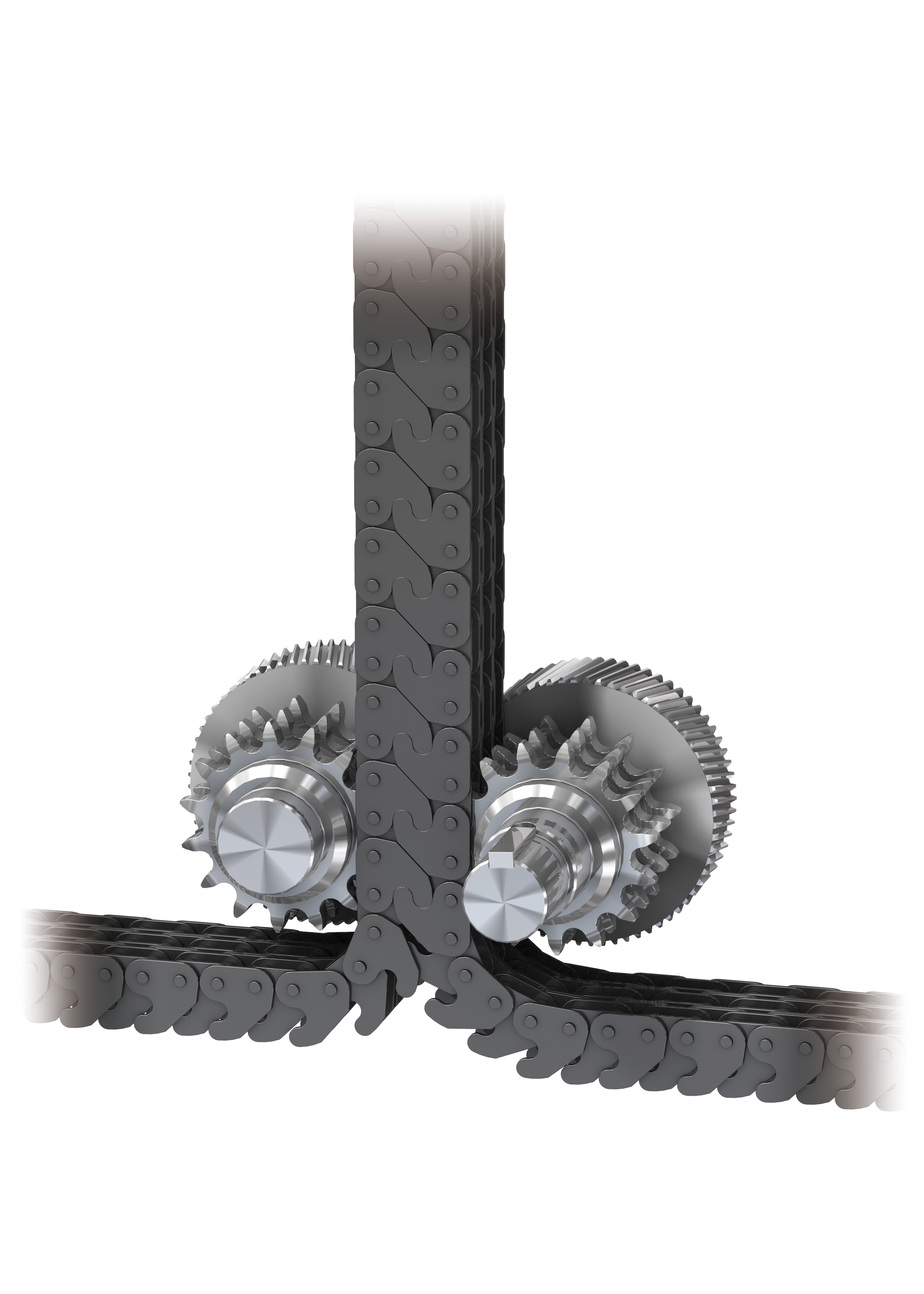

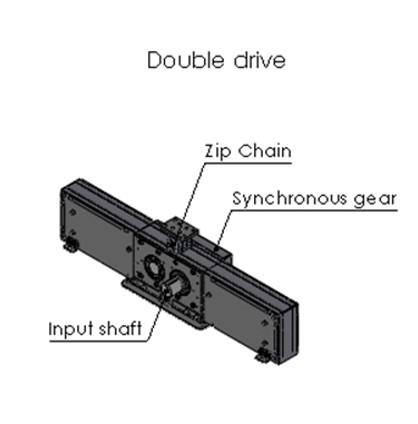

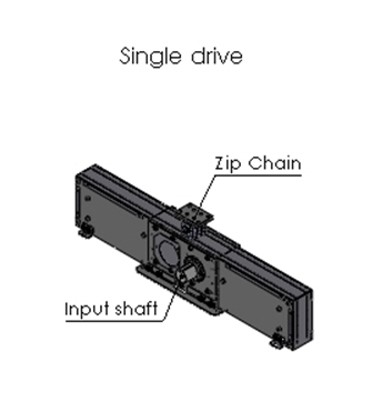

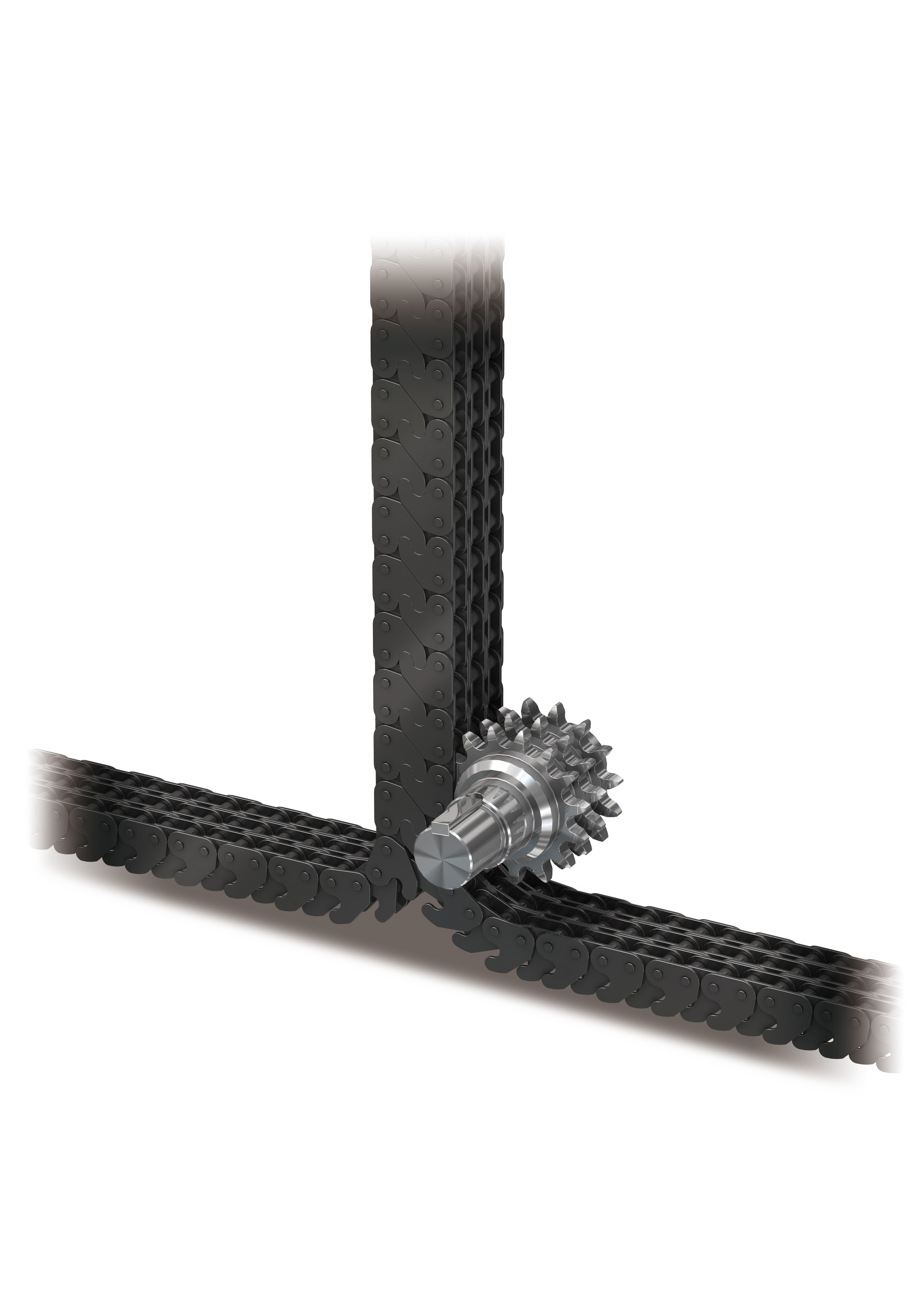

| 단일 드라이브 | 더블 드라이브 |
|---|---|
 |
 |
 |
 |
축 배치
| L | R |
|---|---|
 |
 |
중형 사이즈 디자인 스톡 모델 · 주요 치수
※가로 스크롤 가능합니다
| 모델 | 허용 추력 kN |
스트로크 mm |
대략 질량 kg |
치수 mm |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 싱글 드라이브 |
더블 드라이브 |
싱글 드라이브 |
더블 드라이브 |
A | B | C | D | E | |||
| ZUE | 063 | 6.7 | 10.1 | 1,200 | 90 | 100 | 1,120 | 203 | 305 | Φ55 | 125 |
| 1,600 | 100 | 110 | 1,380 | ||||||||
| 2,000 | 120 | 130 | 1,650 | ||||||||
| 083 | 10.7 | 16.1 | 1,200 | 140 | 170 | 1,210 | 236 | 350 | 단일 드라이브: Φ55 더블 드라이브: Φ65 |
162 |
|
| 1,600 | 160 | 190 | 1,480 | ||||||||
| 2,000 | 190 | 220 | 1,760 | ||||||||
| 2,500 | 220 | 250 | 2,100 | ||||||||
중형 사이즈는 하기 사양도 설계 검토 하겠습니다.
당사로 상담해 주십시오.
- 1) 매달아 사양
- 2) 가로 밀기 사양
- 3) 모터 감속기 부착
- 4) 특수 스트로크(100~3,000mm)

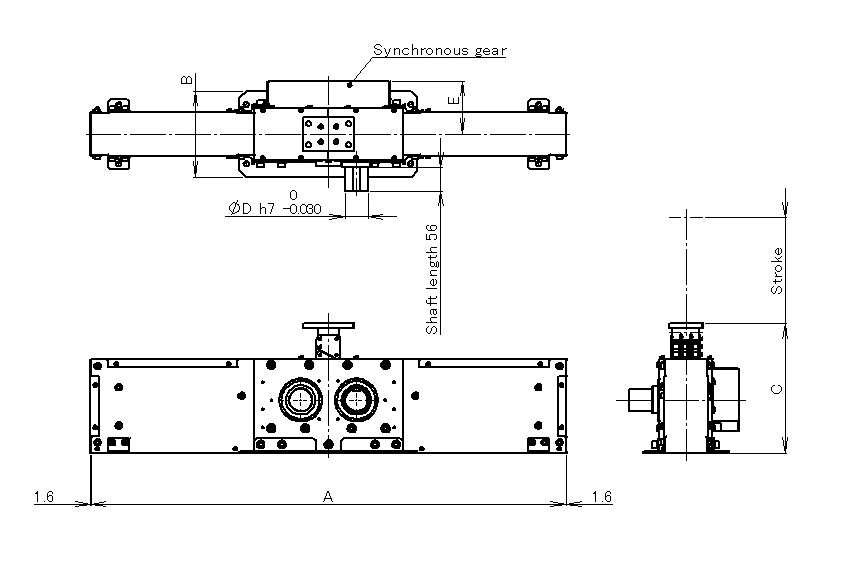

※본 그림은 더블 드라이브 사양의 그림입니다.
단일 드라이브 사양은 동기 기어가 없습니다.
대형 사이즈
최대 추력 38.2kN, 최대 스트로크 5,000mm의 대형 사이즈도 대응합니다.
자세한 내용은 당사에 문의하십시오.
대형 사이즈 추력・스트로크
| 모델 | 허용 추력 kN |
최대 스트로크 mm |
||
|---|---|---|---|---|
| 싱글 드라이브 |
더블 드라이브 |
|||
| ZUE | 103 | 16.3 | 24.5 | 4,000 |
| 123 | 25.7 | 38.2 | 5,000 | |
신청

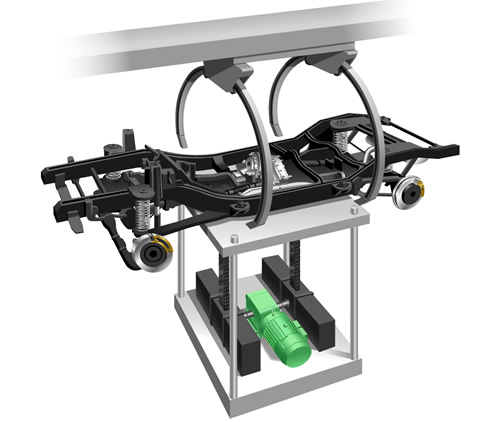

자동차 프레임 승강기
1분에 1회 왕복 이상의 빈도로 승강하는 자동차 생산 라인의 택트업에 공헌

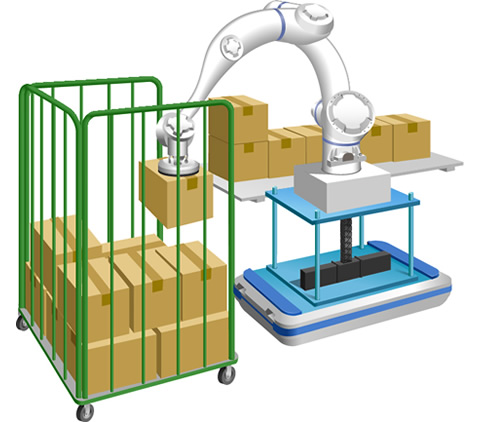

AGV·AMR 탑재&로봇 승강
AGV・AMR에 탑재해, 로봇을 승강시키는 것으로, 가동 범위의 확대를 가능하게 합니다
다단 컨베이어로 분류 반송
컨베이어로 반송되어 오는 워크를, 고속 승강으로 다단으로 구분해, 수직 반송 시간의 단축을 실현합니다
팔레트 스테이지
팔레트 계단 장치로, 승강부의 중심을 지지함으로써 가이드 프레임의 간소화를 가능하게 합니다
선정의 의뢰에 대해서
짚 체인 액추에이터 중・대형 사이즈 선정 의뢰용 테크니컬 시트의 준비가 있습니다.
사용 조건을 기입하신 후, 웹 또는 교제가 있는 리셀러를 통해 문의해 주십시오.
- 선정을 의뢰해 주시는 경우는, 사전에 당 사이트의 회원 등록을 부탁합니다.
