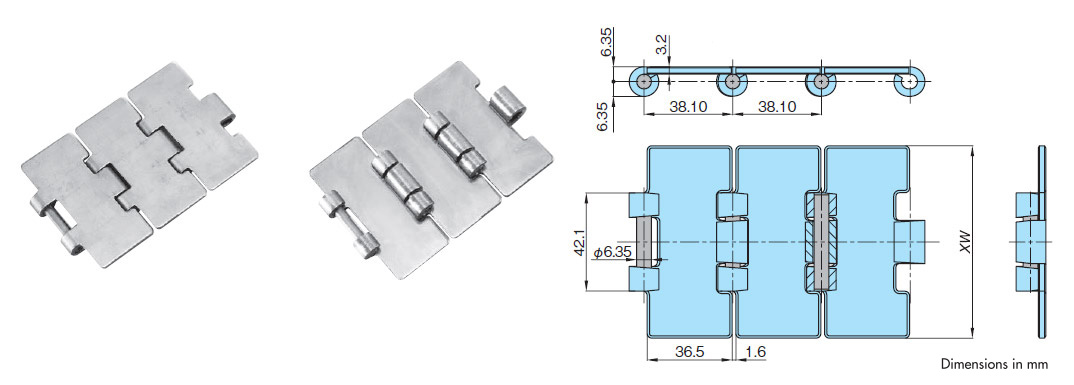

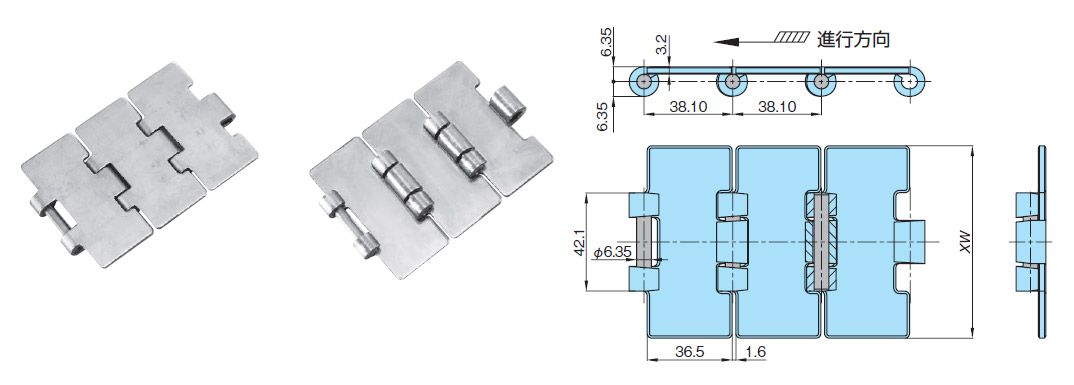

스테인리스 톱체인 TT형 주요 제원
TT
특징
- · 세계 표준 모양. 전부품 스테인리스제입니다.
- ・플레이트 상면 전주 매끄러운 R 모따기. 부드러운 이동이 가능합니다.
[클릭으로 확대]
| ※ | 3DCAD 데이터는 캐데나스 웹 투 캐드(주)의 CAD 도면라이브러리 사이트 「PARTcommunity」에의 링크에 의해 제공합니다. |
| ※ | 3DCAD 데이터 및 PARTcommunity에 대한 문의는 캐데나스 웹 투 캐드로 문의하십시오. 【캐데나스·웹·투·캐드 주식회사】TEL: (03)5961-5031 FAX: (03)5961-5032 |
카탈로그 · 취급설명서
주요 제원 ·가격· 배달
| 체인 피치 mm |
사양 | 모델 | 상단 플레이트 폭 XW mm |
최대 허용 장력 kN |
개략 질량 kg/m |
사용온도범위 °C |
능력 선도 |
1유니 토 리 넉수 |
표준 가격/링크 | 배달 |
|---|---|---|---|---|---|---|---|---|---|---|
| 38.1 | N 사양 | TT635-N | 63.5 | 2.16 | 2.3 | -20～400 | 능력선도 표시 |
80 | 문의하십시오 | 문의하십시오 |
| TT762-N | 76.2 | 2.5 | 문의하십시오 | 문의하십시오 | ||||||
| TT826-N | 82.6 | 2.6 | 문의하십시오 | 문의하십시오 | ||||||
| TT1016-N | 101.6 | 3.0 | 문의하십시오 | 문의하십시오 | ||||||
| TT1143-N | 114.3 | 3.3 | 문의하십시오 | 문의하십시오 | ||||||
| TT1270-N | 127.0 | 3.8 | 문의하십시오 | 문의하십시오 | ||||||
| TT1524-N | 152.4 | 4.2 | 문의하십시오 | 문의하십시오 | ||||||
| TT1905-N | 190.5 | 5.1 | 문의하십시오 | 문의하십시오 | ||||||
| 38.1 | SS사양 | TT635-SS | 63.5 | 2.16 | 2.3 | -20～400 | 능력선도 표시 |
80 | 문의하십시오 | 문의하십시오 |
| TT762-SS | 76.2 | 2.5 | 문의하십시오 | 문의하십시오 | ||||||
| TT826-SS | 82.6 | 2.6 | 문의하십시오 | 문의하십시오 | ||||||
| TT1016-SS | 101.6 | 3.0 | 문의하십시오 | 문의하십시오 | ||||||
| TT1143-SS | 114.3 | 3.3 | 문의하십시오 | 문의하십시오 | ||||||
| TT1270-SS | 127.0 | 3.8 | 문의하십시오 | 문의하십시오 | ||||||
| TT1524-SS | 152.4 | 4.2 | 문의하십시오 | 문의하십시오 | ||||||
| TT1905-SS | 190.5 | 5.1 | 문의하십시오 | 문의하십시오 |
노트
1. 플레이트 상면은 미가키 사양입니다.
2.N사양은 추가공을 하지 말아 주십시오. 굽힘 가공으로 균열이 발생할 수 있습니다.
피팅 핀
| 형번 | 적용 체인 형식 | 핀 재질 | 가격 | 배달 | 드로잉 |
|---|---|---|---|---|---|
| TT-N-RP | TT-N | 마르텐사이트계 스테인리스 | 문의하십시오 | 문의하십시오 | 드로잉 |
| TT-SS-RP | TT-SS | SUS304 상당 | 문의하십시오 | 문의하십시오 | 드로잉 |

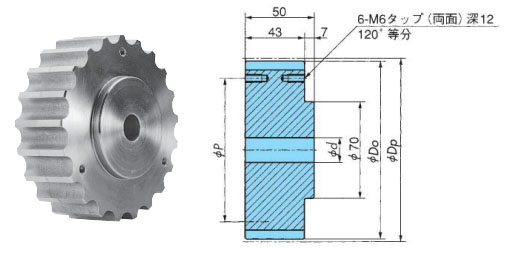

적용 스프로킷
※ 형번 클릭으로 상세 정보를 표시합니다. 이미지는 클릭으로 확대됩니다.
   |
× (드래그로 이동할 수 있습니다)
× (드래그로 이동할 수 있습니다)
× (드래그로 이동할 수 있습니다)
|
적용 아이들러 휠
※ 형번 클릭으로 상세 정보를 표시합니다. 이미지는 클릭으로 확대됩니다.
 |
|
적용 액세서리
※ 형번 클릭으로 상세 정보를 표시합니다. 이미지는 클릭으로 확대됩니다.
TT용 분해 공구
 |
|

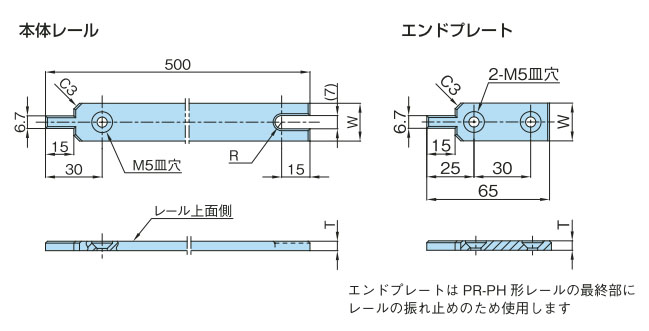

적용 플라스틱 레일
※ 형번 클릭으로 상세 정보를 표시합니다. 이미지는 클릭으로 확대됩니다.
  |
본 플라스틱 레일은 내열성 및 내약품성을 가지고 있지 않습니다. |
||||||||||||||||||||
