스테인리스 톱체인 TTKU형 주요 제원
TTKU
특징
- ・외판에 횡곡용 가이드의 돌기를 붙인 곡선용 반송 체인. TTU보다 큰 허용 장력 입니다.
- ・커브부에서도 체인을 레일로부터 분리할 수 있으므로 메인터넌스가 용이.
- ・경부하, 저속 용도에 적합합니다. 고속・고부하의 경우 코너부에서 부상할 가능성이 있습니다.

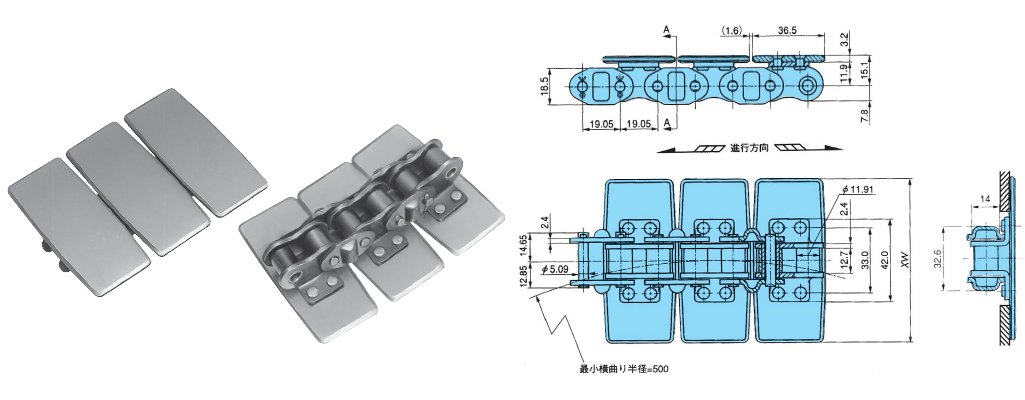

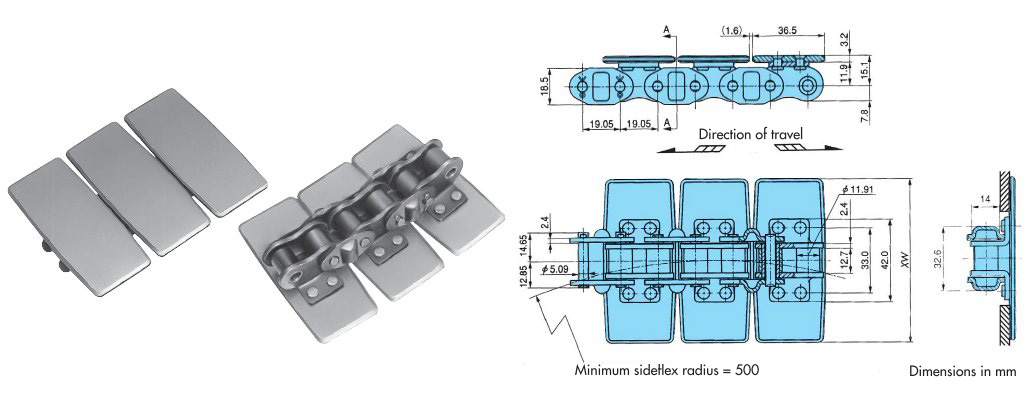

[클릭으로 확대]
| ※ | 3DCAD 데이터는 캐데나스 웹 투 캐드(주)의 CAD 도면라이브러리 사이트 「PARTcommunity」에의 링크에 의해 제공합니다. |
| ※ | 3DCAD 데이터 및 PARTcommunity에 대한 문의는 캐데나스 웹 투 캐드로 문의하십시오. 【캐데나스·웹·투·캐드 주식회사】TEL: (03)5961-5031 FAX: (03)5961-5032 |
카탈로그 · 취급설명서
주요 제원 ·가격· 배달
| 체인 피치 mm |
사양 | 모델 | 상단 플레이트 폭 XW mm |
최대 허용 장력 kN |
개략 질량 kg/m |
사용온도범위 °C |
능력 선도 |
1유니 토 리 넉수 |
|---|---|---|---|---|---|---|---|---|
| 19.05 | 표준 사양 | TTKU826 | 82.6 | 2.84 | 3.8 | -10～150 | 능력선도 표시 |
160 |
| TTKU1100 | 110.0 | 4.5 |
노트
1. SS사양: 최대 허용 장력 = 0.69kN도 제작할 수 있습니다.
2. 저속(45 m/min 이하)의 횡곡곡 반송용입니다.
재질
| 톱 플레이트 | 본체 체인 | 접시 압정 |
|---|---|---|
| 18Cr 스테인리스 | 강철 | 13Cr 스테인리스 |
적용 스프로킷
※ 형번 클릭으로 상세 정보를 표시합니다. 이미지는 클릭으로 확대됩니다.
RS60 상당 체인용
    |
|
적용 액세서리
※ 형번 클릭으로 상세 정보를 표시합니다. 이미지는 클릭으로 확대됩니다.
TRU, TTKU용 분해 공구
 |
|
적용 플라스틱 레일
※ 형번 클릭으로 상세 정보를 표시합니다. 이미지는 클릭으로 확대됩니다.
  |
본 플라스틱 레일은 내열성 및 내약품성을 가지고 있지 않습니다. |
||||||||||||||||||||
