스테인리스 톱체인 TRU형 주요 제원
TRU
특징
- ・ 떠오름 방지 어태치먼트 곡선용 반송 체인. TTU형보다 큰 허용 장력 입니다.

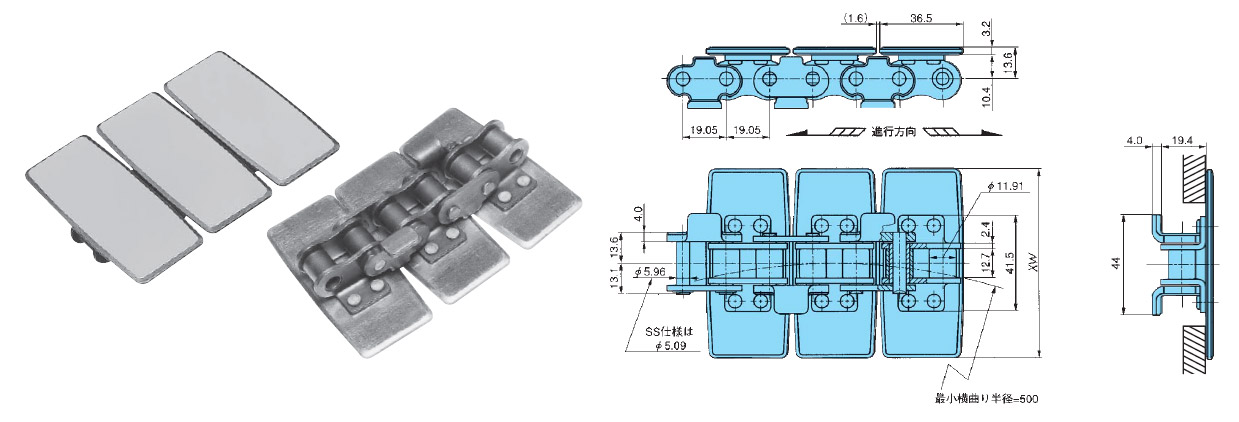

[클릭으로 확대]
| ※ | 3DCAD 데이터는 캐데나스 웹 투 캐드(주)의 CAD 도면라이브러리 사이트 「PARTcommunity」에의 링크에 의해 제공합니다. |
| ※ | 3DCAD 데이터 및 PARTcommunity에 대한 문의는 캐데나스 웹 투 캐드로 문의하십시오. 【캐데나스·웹·투·캐드 주식회사】TEL: (03)5961-5031 FAX: (03)5961-5032 |
카탈로그 · 취급설명서
주요 제원 ·가격· 배달
| 체인 피치 mm |
사양 | 모델 | 상단 플레이트 폭 XW mm |
최대 허용 장력 kN |
개략 질량 kg/m |
사용온도범위 °C |
능력 선도 |
1유니 토 리 넉수 |
|---|---|---|---|---|---|---|---|---|
| 19.05 | 표준 사양 | TRU762-T | 76.2 | 4.02 | 3.9 | -10～150 | 능력선도 표시 |
160 |
| TRU826-T | 82.6 | 4.1 | ||||||
| TRU1016-T | 101.6 | 4.6 | ||||||
| TRU1100-T | 110.0 | 4.8 | ||||||
| TRU1143-T | 114.3 | 4.9 | ||||||
| TRU1270-T | 127.0 | 5.2 | ||||||
| 19.05 | SS사양 | TRU762-T-SS | 76.2 | 0.69 | 3.9 | -20～400 | 능력선도 표시 |
160 |
| TRU826-T-SS | 82.6 | 4.1 | ||||||
| TRU1016-T-SS | 101.6 | 4.6 | ||||||
| TRU1100-T-SS | 110.0 | 4.8 | ||||||
| TRU1143-T-SS | 114.3 | 4.9 | ||||||
| TRU1270-T-SS | 127.0 | 5.2 | ||||||
| 19.05 | NP사양 | TRU762-T-NP | 76.2 | 4.02 | 3.9 | -10～150 | 능력선도 표시 |
160 |
| TRU826-T-NP | 82.6 | 4.1 | ||||||
| TRU1016-T-NP | 101.6 | 4.6 | ||||||
| TRU1100-T-NP | 110.0 | 4.8 | ||||||
| TRU1143-T-NP | 114.3 | 4.9 | ||||||
| TRU1270-T-NP | 127.0 | 5.2 |
재질
| 사양 | 톱 플레이트 | 본체 체인 | 접시 압정 |
|---|---|---|---|
| 표준 사양 | 18Cr 스테인리스 | 강철 | 13Cr 스테인리스 |
| SS사양 | 18-8 스테인리스 | 스틸 + Ni 도금 | 18-8 스테인리스 |
적용 스프로킷
※ 형번 클릭으로 상세 정보를 표시합니다. 이미지는 클릭으로 확대됩니다.
RS60 상당 체인용
    |
|
적용 액세서리
※ 형번 클릭으로 상세 정보를 표시합니다. 이미지는 클릭으로 확대됩니다.
TRU, TTKU용 분해 공구
 |
|
적용 플라스틱 레일
※ 형번 클릭으로 상세 정보를 표시합니다. 이미지는 클릭으로 확대됩니다.
  |
본 플라스틱 레일은 내열성 및 내약품성을 가지고 있지 않습니다. |
||||||||||||||||||||
