쯔바키 내환경 체인
특징과 채용 사례
풍부한 내환경 체인 중에서 최고의 체인을 당신에게!
내식성 매핑 및 성능 매핑
내식성 매핑
성능 매핑
사용온도범위
각 사양의 특징
| 사양 명칭 | 재질 | 특징 | |
|---|---|---|---|
| SS |
|
18-8 스테인리스 | 18-8 스테인리스 채용으로 뛰어난 내식성을 가지고 있습니다. 수중, 산성, 알칼리성 등의 약품에 의한 부식 분위기나, 저온이나 고온의 환경하에서 채용되고 있습니다. |
| HS |
|
핀 부시 롤러는 13Cr 스테인리스 플레이트는 18-8 스테인리스 |
SS사양 보다 긴 수명으로 1.8배의 최대 허용 장력 있습니다. 내식성은 SS사양 보다 약간 저하됩니다. |
| NEP |
|
RS 롤러 체인에 특수 코트와 탑 코트로 코팅 |
범용 드라이브체인의 강도 그대로, 내염수성, 내후성, 내약품성 등 환경에 대한 내식성이 우수합니다. 유해한 크롬을 사용하지 않고, RoHS 지령에 대응하고 있습니다. |
| NS |
|
18-12 스테인리스 | SS사양 보다 내식성이 우수합니다. |
| LSK® |
|
18-8 스테인리스 부시는 18-8 스테인리스 + 특수 엔지니어링 플라스틱 |
부시에 특수 엔지니어링 플라스틱 채용해, 무급유 로의 장수명을 실현하고 있습니다. |
| PC |
|
외부 플레이트, 핀에 18-8 스테인레스 스틸 안쪽 링크에 엔지니어링 플라스틱 (흰색) |
무급유로 사용할 수 있어 저소음화와 경량화를 실현하고 있습니다. |
| PCSY |
|
외부 플레이트, 핀, 스톱퍼에 티타늄 합금 안쪽 링크에 엔지니어링 플라스틱 (광택 제거 흰색) |
PC보다 내식성이 우수합니다. |
| 티타늄 |
|
티타늄 합금 | 비자성으로 스테인리스 체인으로는 실현할 수 없는 압도적인 내식성을 가지고 있습니다. |
| NP |
|
RS 롤러 체인에 니켈 도금 처리 | 도금에 의한 아름다운 외관에 가세해, 경도의 내식성을 갖고, 물방울이 걸리는 분위기에서의 사용에 적합합니다. |
| 범용 | 합금강 | 내식성은 없습니다만, 스틸제로 고강도입니다. | |
상기 이외에도 다양한 환경에 대응 가능한 체인을 갖추고 있습니다.
내환경 체인 각 사양에 대한 자세한 내용은 아래 제품정보 페이지에서도 볼 수 있습니다.
내환경 체인의 사양별 채용 사례
소면 제조 라인
교체 빈도를 줄일 수 있습니다.
종래품에 대하여
- 마모 수명 2배
- 최대 허용 장력 1.5배
일반적으로 식품기계 등 위생관리가 요구되는 제조라인에서 채용되고 있습니다.

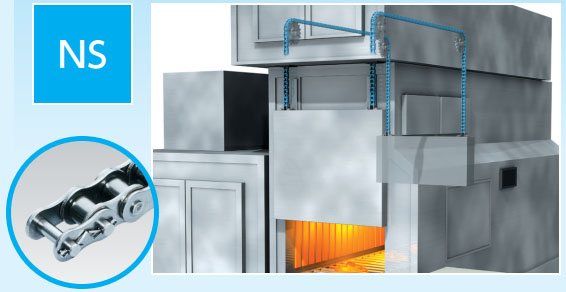

열처리로
부식성이 높은 사용 분위기에서도 교체 빈도를 줄일 수 있습니다.
SS사양에 대해 내식성 향상
열처리로의 도어를 열 때, 노에서 고온의 부식성 가스에 체인이 노출됩니다. SS사양 보다 우수한 내식성을 가진 NS 사양을 채용함으로써 장수명화를 실현할 수 있었습니다.

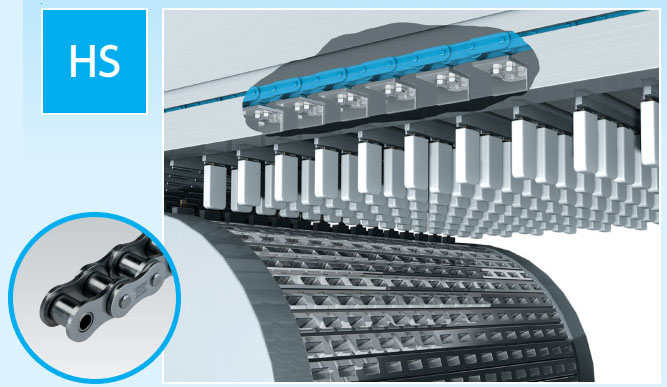

아이스바 제조 라인
위치 어긋남 조정의 빈도를 줄일 수 있습니다.
SS사양에 대하여
- 마모 수명 향상(최대 3배)
- 최대 허용 장력 1.8배
아이스 제조 공정에 있어서, 체인의 마모 신장에 의해 위치 어긋남이 발생해, 세세한 조정이 필요했습니다.
내마모성이 뛰어난 HS사양의 채용에 의해 조정의 빈도를 감소할 수 있었습니다.
요구르트 충전 기계
위치 어긋남 조정의 빈도를 줄일 수 있습니다.
SS사양에 대하여
- 마모 수명 향상
- 무급유로 사용 가능
충전기 등의 간헐 이송으로 위치결정 정밀도가 필요한 어플리케이션에 최적입니다. 초기 성장도 작고, 무급유로 장수명이 되어 메인터넌스 공수도 삭감할 수 있었습니다.

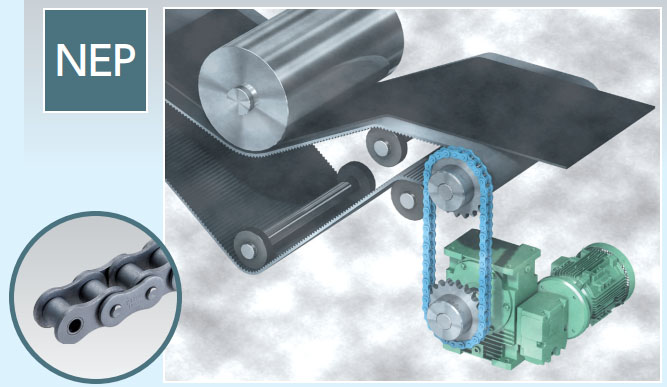

고무 시트 제조 라인
물이 걸리는 분위기에서도 교체 빈도를 줄일 수 있습니다.
범용 체인에 대하여
- 강도와 내마모성은 동일
- 내식성 향상
고습도의 분위기나 물방울 등이 걸리는 부식 환경에서 강도와 내식성을 양립할 수 있습니다.

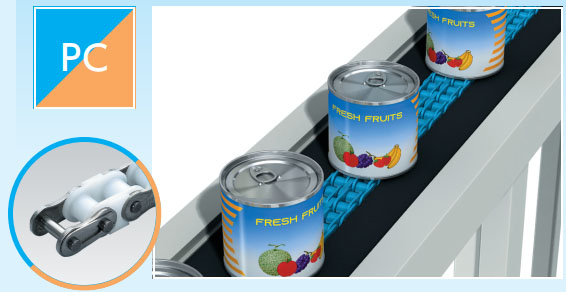

캔의 직재 반송
반송물을 손상시키지 않습니다.
- 안쪽 링크 플러로 만들어 엔지니어링 플라스틱.
- 무급유로 사용 가능
- 저소음
안쪽 링크가 엔지니어링 플라스틱 제의 PC를 채용하는 것으로, 반송물을 손상시키지 않고 저소음으로 운반하는 것이 가능하게 되었습니다.

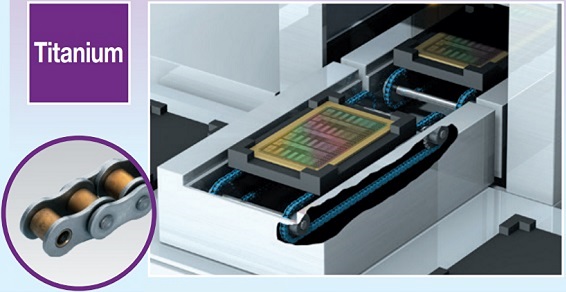

에칭 장치
강산 분위기에서 교체 빈도를 줄일 수 있습니다.
- 매우 높은 내식성
산성 용액 등을 사용하는 에칭 공정은 매우 높은 내식성이 필요합니다. 티타늄 체인을 채용함으로써 교환 빈도를 대폭 줄일 수 있었습니다.
내환경 체인 대응 스프로킷
특수 분위기에서 사용하는 스프로킷은 고객의 요구에 따라 기술적으로 제작 가능한지를 포함하여 특형 대응으로하겠습니다.
| 체인 사양 | 스프로킷 사양 | ||||
|---|---|---|---|---|---|
| 스테인리스 타입 | 스테인리스 타입 내마모 사양 | 엔지니어링 플라스틱 타입 | 표면 처리 사양 | 특수 재질 | |
| SS | ◎ | 〇 | △ | － | － |
| HS | 〇 | ◎ | － | － | － |
| NEP | － | － | － | 〇 | － |
| NS | 〇 | － | △ | － | ◎ |
| LSK® | 〇 | － | － | － | － |
| PC | ◎ | － | 〇 | － | － |
| PCSY | △ | － | － | － | ◎ |
| 티타늄 | △ | － | － | － | ◎ |
| NP | － | － | － | 〇 | － |
- ◎ 추천
- 〇 사용 가능
- △ 조건에 따라 사용 가능
- - 사용 불가
| 스프로킷 사양 | 적합 스프로킷 사양 설명 | 재질 | ||||
|---|---|---|---|---|---|---|
| 스테인리스 타입 | 표준 스테인리스 타입. | 18-8 SUS | ||||
| 스테인리스 타입 내마모 사양 | 표준 스테인리스 타입을 기반으로 특수 표면 처리를 실시하여 마모 수명을 향상. | 18-8 SUS | ||||
| 엔지니어링 플라스틱 타입 | 나일론계 수지제(청색)로 무윤활 운전이 가능. | 엔지니어링 플라스틱 | ||||
| 표면 처리 사양 | 체인 사양에 따라 표면 처리를 제안합니다. | 탄소강 | ||||
| 특수 재질 | 체인 사양에 맞게 재질을 제안합니다. | |||||
각 체인 사양에 대응한 쯔바키 추천 스프로킷에 대해서는, 아래와 같은 제품정보 페이지로부터도 보실 수 있습니다.
