다축 로봇 케이블의 얽힘
단선에 고민이 아닌가요?
ROBOTRAX 는
확실한 케이블 보호,
메인터넌스 경감을 실현합니다!
기존 배선 보호

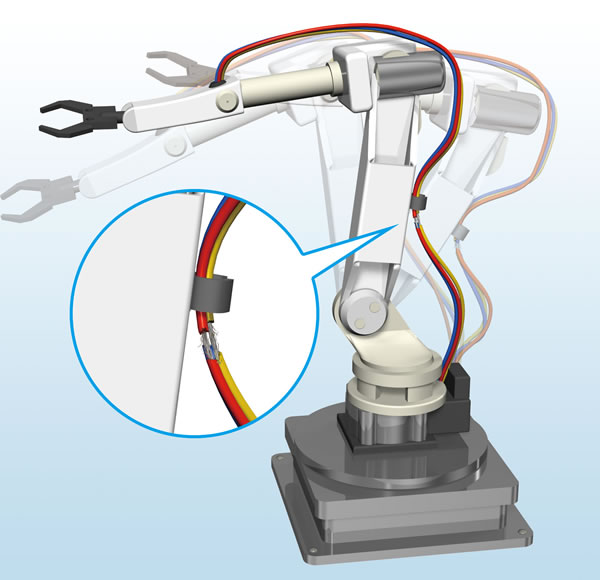

케이블 호스가 노출되어 단선 위험이 있음
ROBOTRAX로 과제 해결

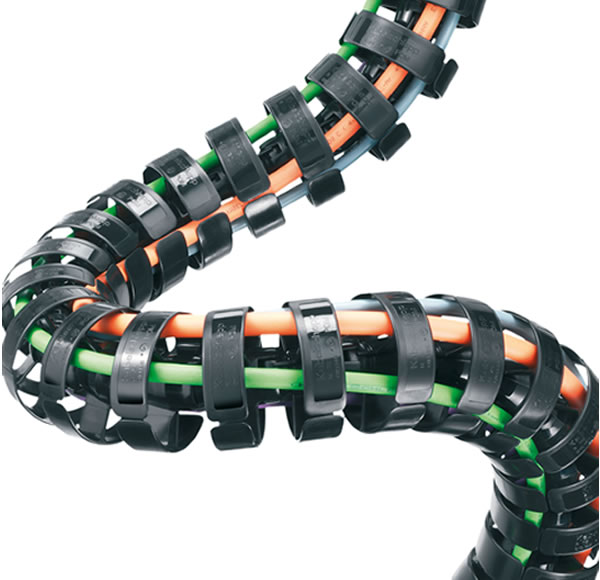

링크에 구비된 굴곡을 규제하는 구조로 케이블을 과도한 부하로부터 보호!
기존 배선 보호
케이블・호스의 삽입・교체에 시간이 걸린다
ROBOTRAX로 과제 해결

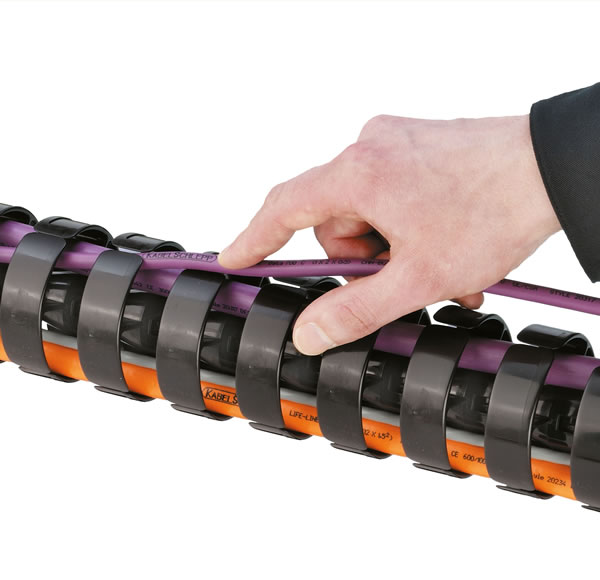

오픈 구조이기 때문에 삽입, 취출이 용이. 또한 케이블의 상태가 육안으로 확인 가능!
기존 배선 보호

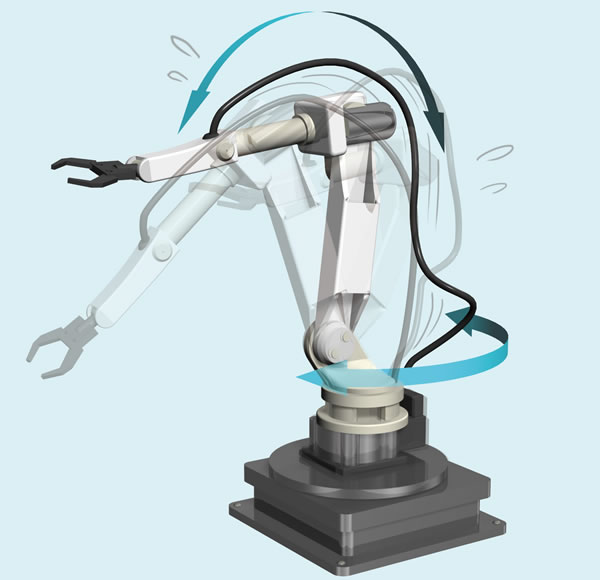

케이블이 다축 로봇의 빠르고 복잡한 움직임으로 휘두르면 케이블 호스가 단선됩니다.
ROBOTRAX로 과제 해결

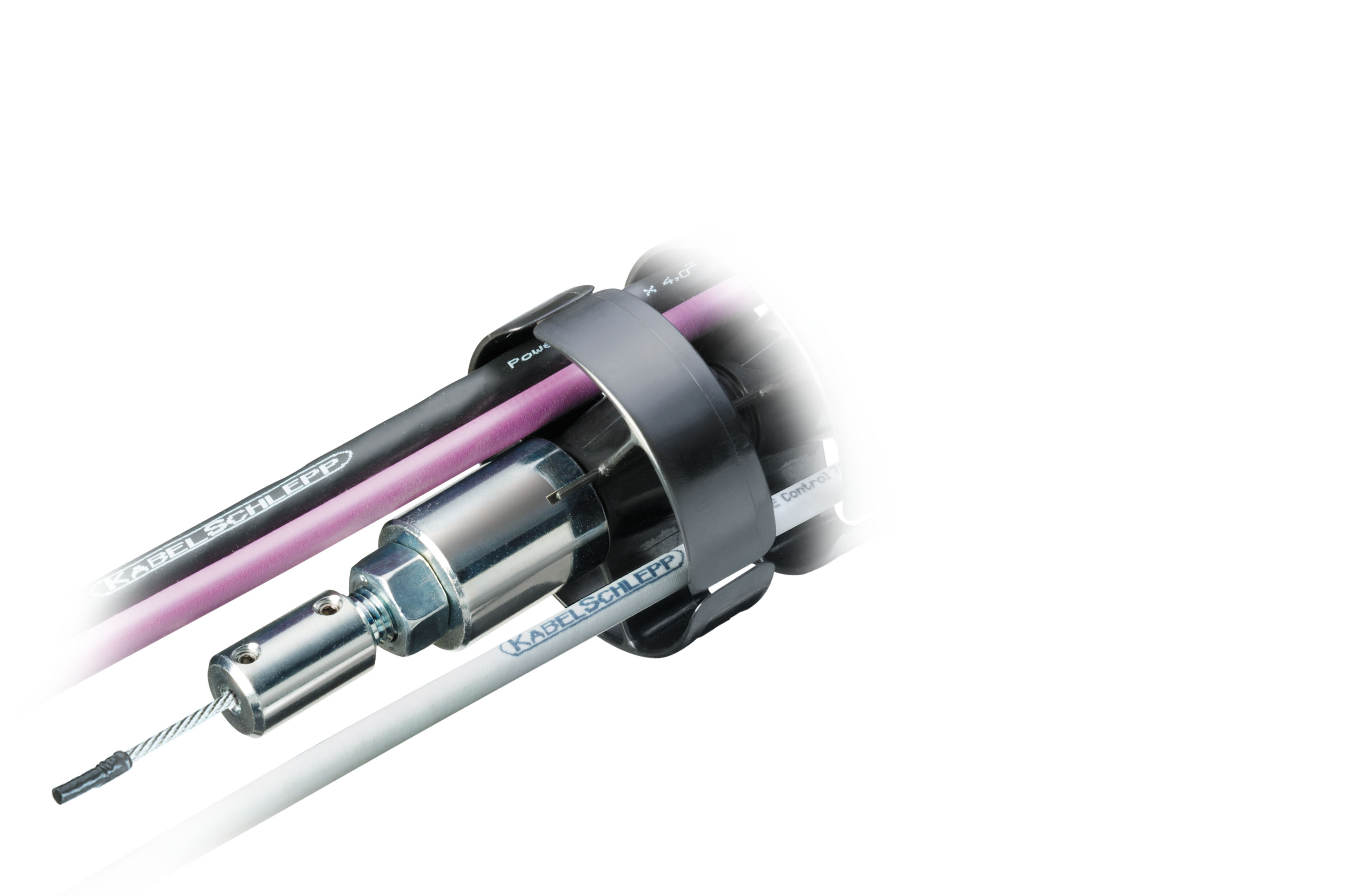

와이어 내장에 의해 높은 인장 강도를 실현. 급가속・급감속 구동에도 제대로 추종!
기존 배선 보호
가혹한 환경에서 로봇이 사용되고 있으며 케이블 호스에 부담이 걸린다.
ROBOTRAX로 과제 해결

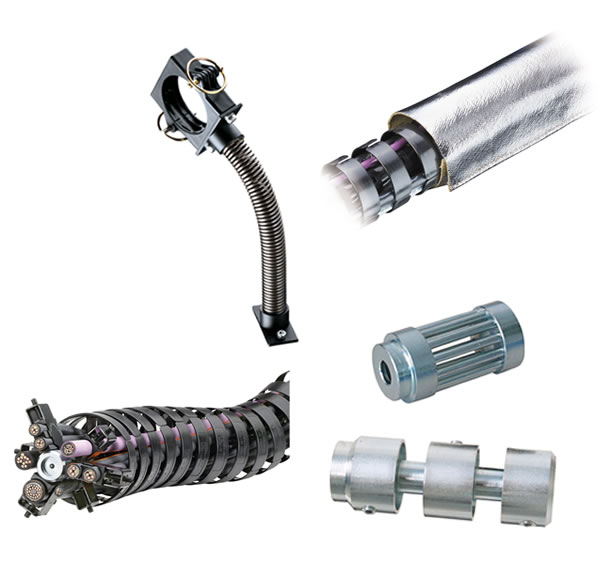

풍부한 액세서리의 라인업이 있어 다양한 사용 환경, 배선에 대응 가능!
제품 라인업
시리즈

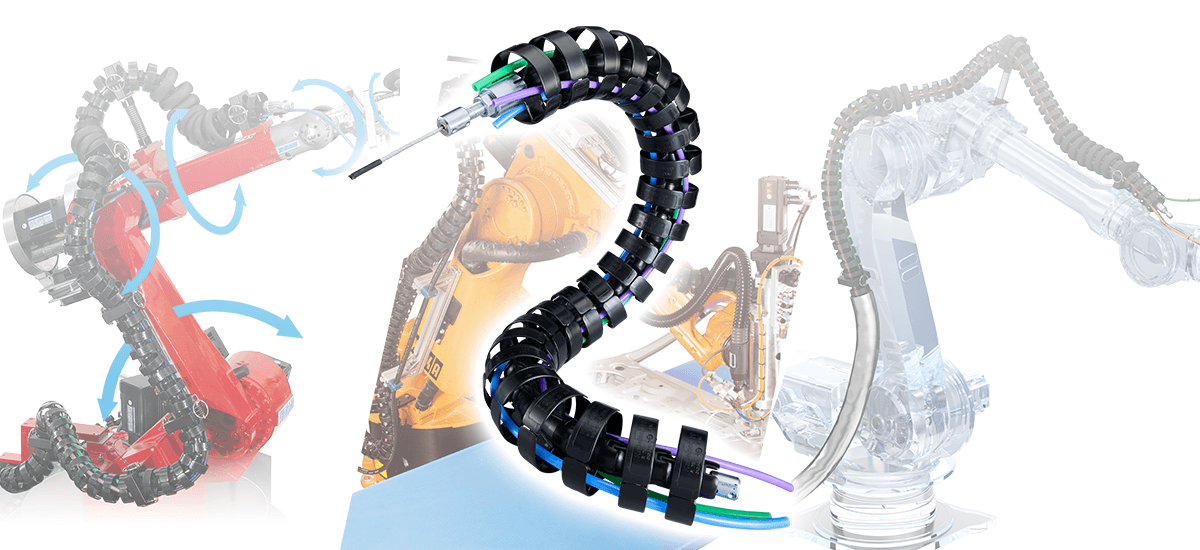

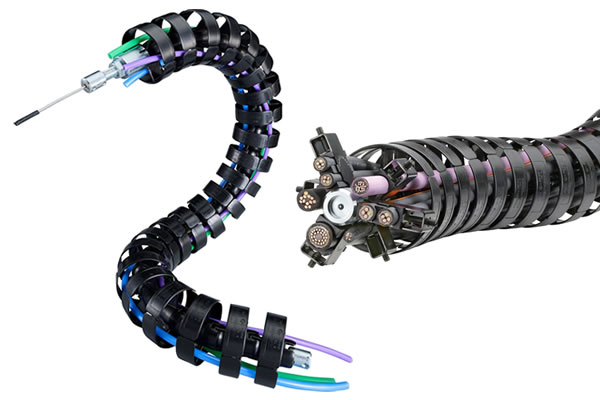

- 플라스틱 시리즈 3차원 TKRB형 ROBOTRAX
TKRB14H10～TKRB40H31
TKRB50H48
※클릭으로 상세 정보를 표시합니다.
| 시리즈 | 사이즈 | 적합 케이블・호스의 외경 mm |
굴곡 반경 mm |
허용 비틀림 각도 (1m당)° |
Da mm |
hi mm |
t mm |
|---|---|---|---|---|---|---|---|
| TKRB형 | TKRB14H10 | 2～7 | 40[53] | ±670 | 31 | 10 | 14.5 |
| TKRB21H10 | 2～8 | 70[75] | ±450 | 40 | 10 | 21.5 | |
| TKRB32H14 | 2～11 | 90[105] | ±300 | 56 | 14 | 32 | |
| TKRB40H22 | 3～18 | 125[140] | ±215 | 75 | 22 | 40 | |
| TKRB40H24 | 3～20 | 130[170] | ±215 | 85 | 24 | 40 | |
| TKRB40H31 | 3～27 | 130[175] | ±215 | 100 | 31 | 40 | |
| TKRB50H48 | ～42 | 125[225] | ±200 | 140 | 48 | 50 |
