기술자료 고속 리프터 짚 체인 리프터 스트로크 제어

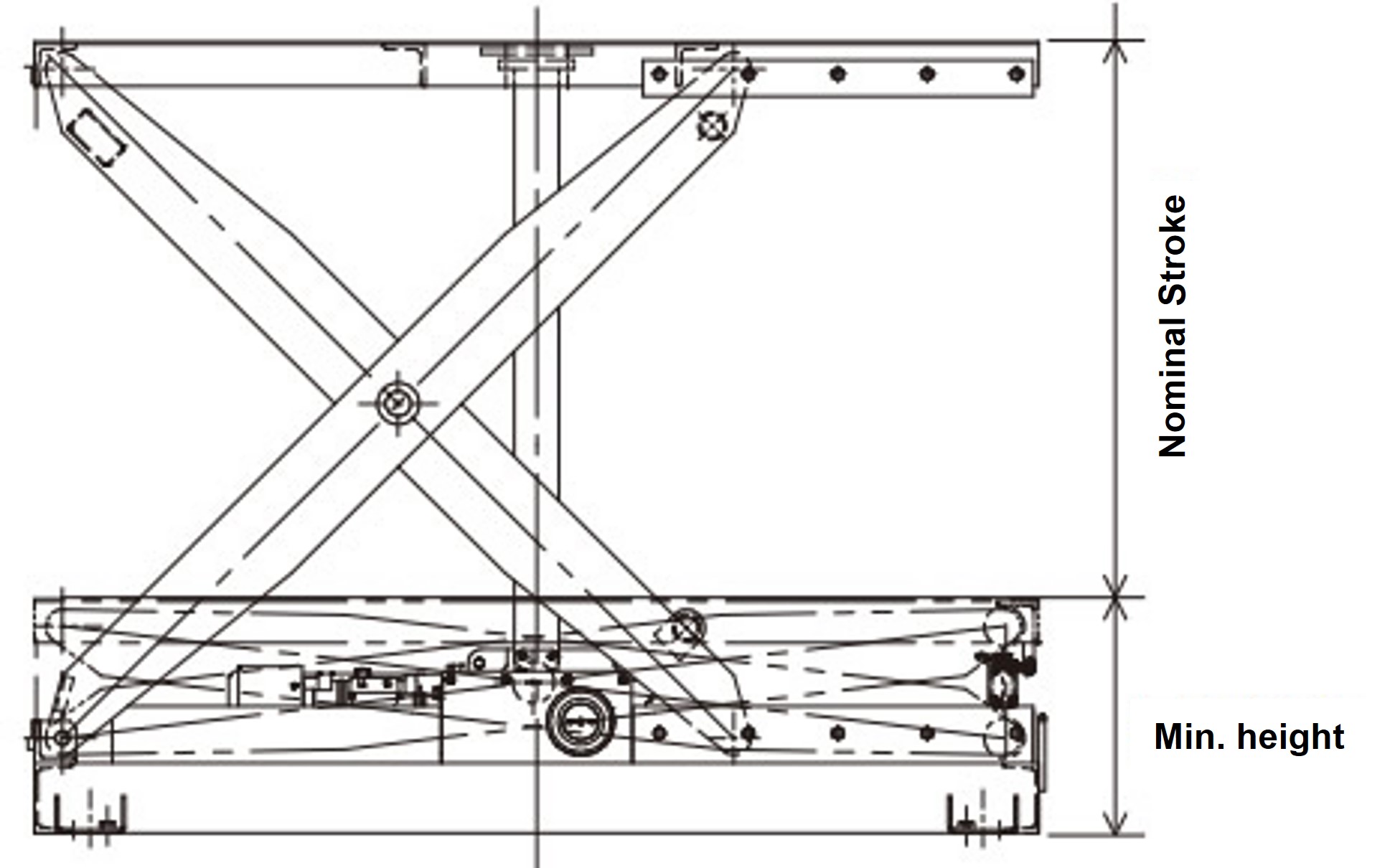

스트로크 제어
리프터는 「스트로크」내에서 사용해 주십시오.
(스트로크 ≧사용 스트로크)
위치 검출 센서 사양 (ZSL1000)
| 스트로크 조정용 리미트 스위치 | |
|---|---|
| 제조업체 | 오므론 (주) |
| 리미트 스위치 형식 | WLCA12-2-N(OMRON) 상당품 |
| 전기용량 | AC250V 10A(cosΦ=0.4) DC5V 1mA (최소 적용 부하) |
| 회로 구성 |  |
| 커넥터(적합 케이블 외경) | SCS-10B(Φ8.5~Φ10.5)PF1/2 |
위치 검출 센서 사양 (ZSL0050)
| 하감속・하한정지 | |||
|---|---|---|---|
| 제조업체 | 오므론 (주) | ||
| 포토 마이크로 센서 | EE-SPX303N | ||
| 입출력단 회로도 |
샤광시 ON | 시간 차트 |
 |

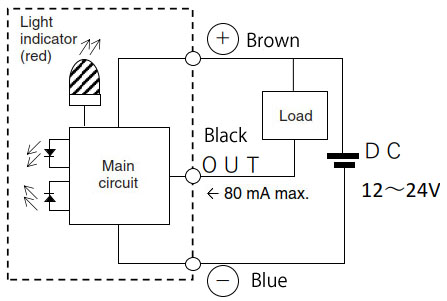

| 출력 회로 |  |
||
| 전원・전압 | DC12-24V±10% 리플(pp) 5% 이하 | ||
| 연결 방식 | EE-1010 2M 포함 | ||
| 상감속·상한정지 | ||||
|---|---|---|---|---|
| 제조업체 | 오므론 (주) | |||
| 포토 마이크로 센서 | EE-SX672-WR | |||
| 입출력단 회로도 |

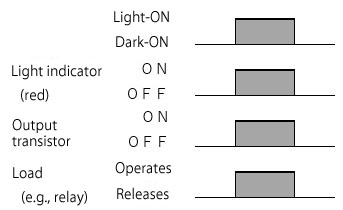

시간 차트 |
입광시 ON |  |
연결 단자 |
 |
||||

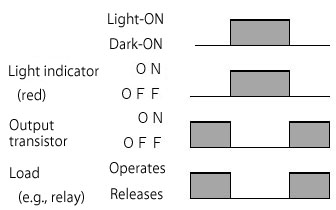

| 샤광시 ON |
추천  |
연결 단자 | ||
 |
||||
| 출력 회로 |  |
|||
| 전원・전압 | DC5-24V±10% 리플(pp) 10% 이하 | |||
| 연결 방식 | 코드 서랍 타입 | |||
※1 샤광시 ON시에 L단자를 0V로 단락하지 마십시오.
리미트 스위치(LS) 배치(ZSL1000)

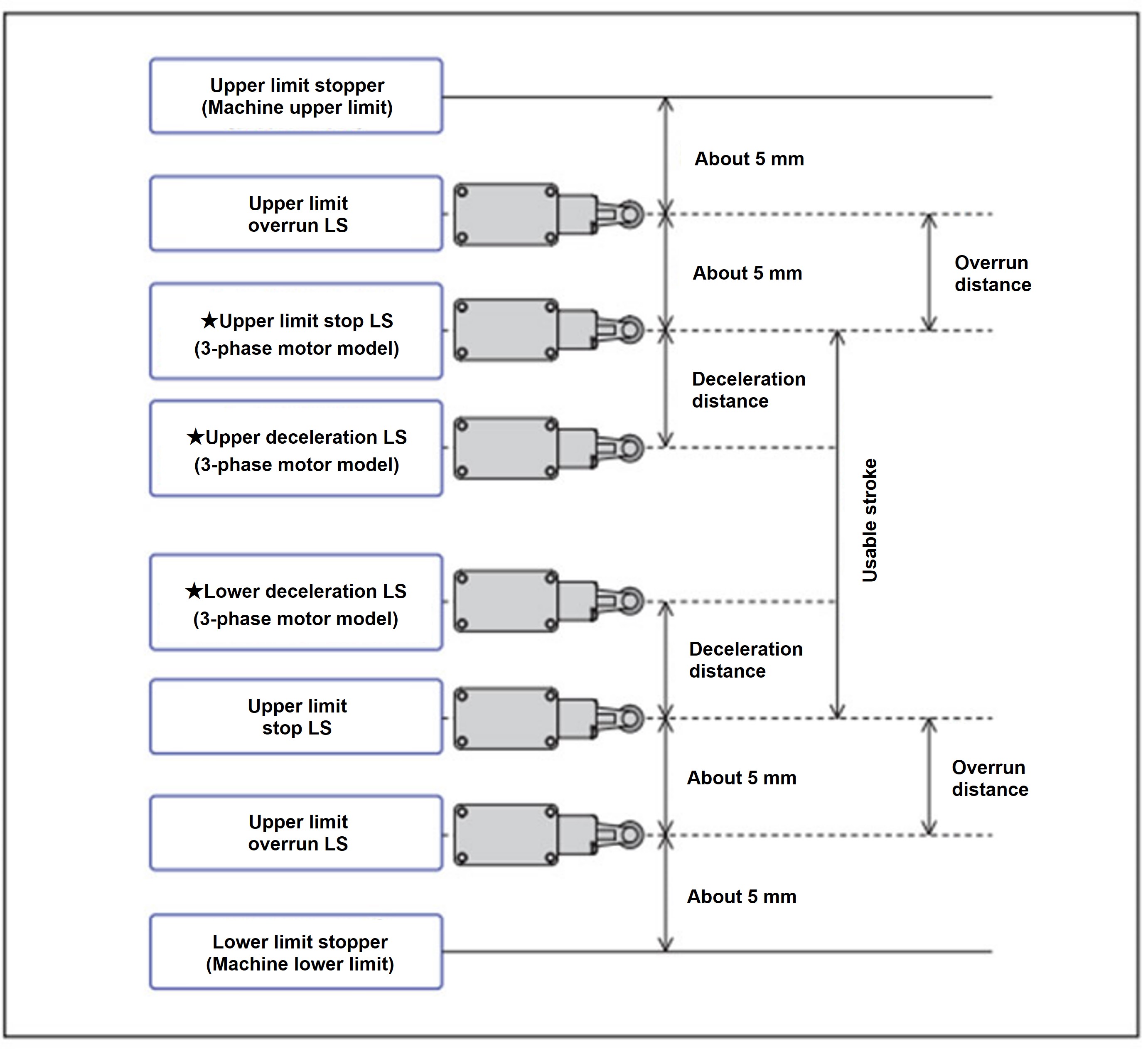

리미트 스위치(LS) 배치(ZSL0050)
| 상한 이탈 · 하한 이탈 | 스트로크 조정용 리미트 스위치 | |
|---|---|---|
| 제조업체 | 오므론 (주) | |
| 소형 스위치 | D2VW-5L1-1M | |
| 접촉 사양 |  |
|
| 정격 전압 | AC250V | 저항 부하: 5A |
| AC125V | 저항 부하: 5A | |
| DC30V | 저항 부하: 5A | |
리미트 스위치의 배치도의 ★표시의 센서는, 3상 모터 부착의 경우만. (서보 모터 부착 및 엔코더 부착 모터의 경우는 이 위치의 센서는 없습니다) 자세한 내용은 납입도를 참조해 주십시오.
- ・스트로크의 상하한은 상하 정지 리미트 스위치(LS)로 설정합니다. 상하 정지 LS가 유효하게 동작하지 않는 경우에 대비하여 상하 하한 이탈 LS를 설치하고 있습니다.
- ・상하 하한 이탈 센서가 동작한 경우는, 리프터를 급제동으로 정지할 수 있도록 직류 별도차단의 브레이크 회로 및 시퀀스 회로를 외부에서 조립해 주십시오. (리프터를 최고 속도 이상으로 승강시키거나 브레이크를 교류 차단하면 리프터가 스토퍼에 충돌하므로 절대로 피해 주십시오.
또, 상한 스토퍼, 하한 스토퍼는 기계적 상한·하한으로 설정하고 있습니다. 절대로 만지지 마십시오. 느슨하거나 도중에 멈추면 상판 프레임이 하강할 때 접촉하여 장비가 손상되거나 심각한 사고를 일으킬 수 있습니다. - ※리프터 운전시의 중간 정지가 필요한 경우는 로터리 엔코더 부착, 혹은 서보 모터 부착을 사용해 주십시오.
