기술자료 기계식 과부하 보호 기기 취급

쇼크 가드 TGX 취급

1. 트립 토크 설정

  • (1) 쇼크 가드 TGX는 출하 시에는 모두 min.포인트(min.토크값)에 토크 설정을 하고 있습니다. 표시기가 토크 눈금의 0을 표시하는지 확인하십시오.
    (취급설명서를 참조하십시오.)
  • (2) 체결량 - 토크 상관도 (아래 표)에서 미리 결정된 트립 토크에 해당하는 조절 너트 (볼트)의 체결 각도를 읽어 체결하십시오. 토크 눈금의 한 눈금은 60 °입니다. 처음에는 상관도에서 읽은 체결값의 60°정도 앞에 놓고 기계에 설치하여 트립 테스트를 실시하여 순차적으로 포기하고 최적의 트립 토크로 설정하십시오. 제품의 트립 토크는 아래 표의 체결량-토크 상관도와 반드시 일치하지 않으므로 기준으로 사용해 주십시오.
  • (3) 토크 설정이 끝나면 조절 너트에 록 스크류를 체결하여 풀림 방지로 해 주십시오.
  • (4)조절 너트(볼트)는 토크 눈금의 최대값 이상은 돌리지 마십시오. 트립시에 접시 스프링 휨의 여유가 없어져 락 상태가 됩니다. 록 스크류의 체결 토크와 주의점에 대해서는 여기를 참조하십시오.

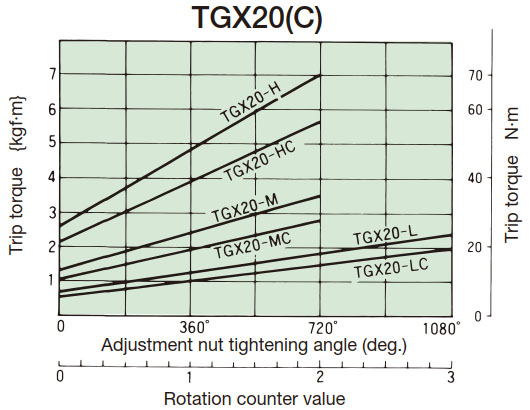

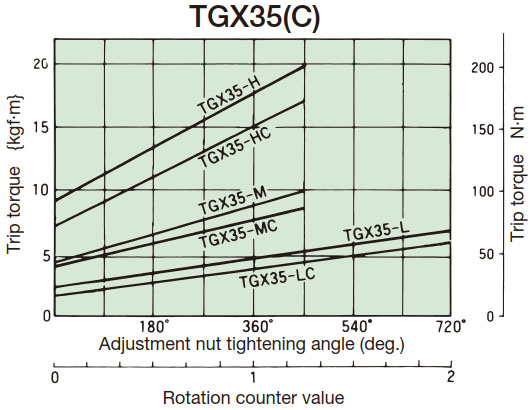

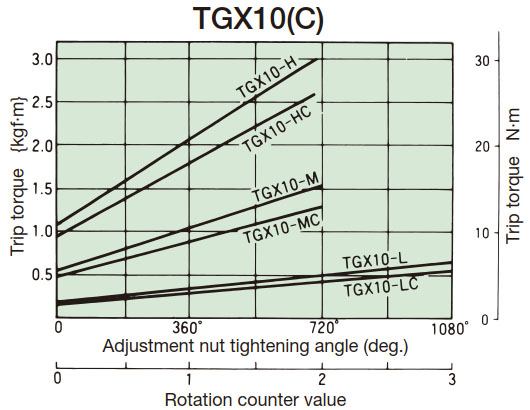

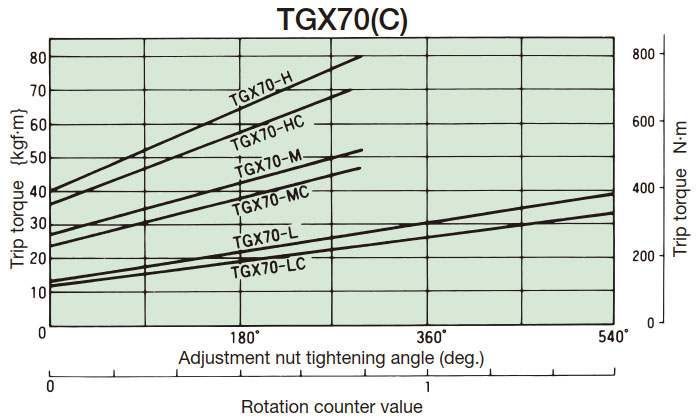

체결량 - 토크 상관도

체결량 - 토크 상관도

[클릭으로 확대]
체결량 - 토크 상관도

[클릭으로 확대]
체결량 - 토크 상관도

[클릭으로 확대]
체결량 - 토크 상관도

[클릭으로 확대]
체결량 - 토크 상관도

[클릭으로 확대]

2. 배려 방법

  • (1)심리 방법 I
    • a. 플랜지를 보스 및 센터 플랜지에서 분리합니다.
    • b. 이동시킨다. I치수의 측정을 한다. (표 1)
    • c. 다이얼 게이지를 축에 고정하고 허브의 측면과 외주에서 흔들림을 측정합니다.
  • (2)심리 방법 II
    • a. 플랜지와 센터 플랜지를 분리한다.
    • b. 축에 다이얼 게이지를 고정하고 허브의 측면과 외주에서 흔들림을 측정합니다.
    • c. 보스를 움직입니다. I치수의 측정을 한다. (표 1)
주의 반드시 표 1의 I치수로 설치해 주십시오. 비 백래시에서 사용할 수없는 경우가 있습니다.

표 1

형번  I 치수 mm
TGX10-C 2
TGX20-C 3
TGX35-C 3
TGX50-C 4
TGX70-C 4
배려 방법

허용 미스 정렬량

형번  허용 미스 정렬
편각 deg. 편심 mm 엔드 플레이 mm
TGX10-C 0.6 0.1 ±0.5
TGX20-C 0.6 0.1 ±0.5
TGX35-C 0.6 0.1 ±0.5
TGX50-C 0.6 0.1 ±0.6
TGX70-C 0.6 0.1 ±0.7

참고 각도 오차 θ=0.1°당 허브 측면 흔들림 값

형번  외경 mm 허브 흔들림 값 mm
TGX10-C Φ53 0.092
TGX20-C Φ75 0.131
TGX35-C Φ98 0.171
TGX50-C Φ138 0.241
TGX70-C Φ177 0.309

※ 각도 오차는 가능한 한 작아지도록 설치해 주십시오.

3. 축 구멍 가공

쇼크 가드 TGX, 커플링 타입 TGX-C의 축 구멍 가공시의 분해, 가공, 조립에 대해서는 취급설명서를 참조해 주십시오.

축 구멍 키 홈 고정 나사 치수
형번  치수
A×나사 직경 B×나사 직경 C×나사 직경 a mm b mm c mm
TGX10 21×M4 이하 - - 30 - -
TGX20 20.5×M5 이하 - - 40 - -
TGX35 20.5×M6 - - 55 - -
TGX50 24.5×M6 - - 80 - -
TGX70 25×M6 - - 100 - -
TGX10-C - 8×M4 이하 21×M4 이하 - 33 30
TGX20-C - 12×M8 이하 20.5×M5 - 55 40
TGX35-C - 11×M10 이하 20.5×M6 - 70 55
TGX50-C - 13×M10 이하 24.5×M6 - 92 80
TGX70-C - 15×M10 이하 25×M6 - 116 100
쇼크 가드

쇼크 가드

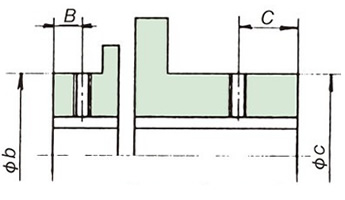

커플링 타입

커플링 타입

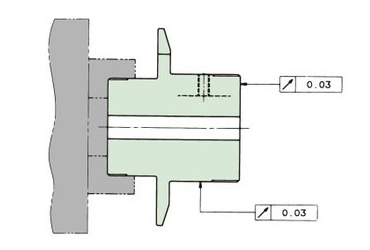

보스 단면을 척킹하고 아래 그림과 같이 마음을 내밀어 가공을 실시해 주십시오.

축 구멍 가공

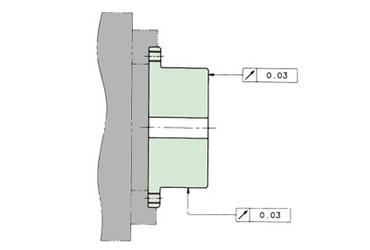

플랜지 외경을 척킹하고 아래 그림과 같이 심출을 실시하여 가공을 실시해 주십시오.

축 구멍 가공
