기술자료 기계식 과부하 보호 기기 취급

쇼크 가드 TGF 취급

토크 조정

• 1. 토크 상관도에서 필요한 토크에 해당하는 토크 스케일의 값을 읽고 조정 너트(6)를 이 값까지 조이십시오. 조절 너트(6)를 체결하려면 너트의 외주 구멍에 걸어 스패너나 둥근 막대를 끼워 돌려 주십시오. 주) TGF30, 45 사이즈로 필요한 토크가 높은 경우(200N·m 이상)는 전용 걸쇠 스패너(별매품)를 사용해 주십시오. 덧붙여 TGF65, 90 사이즈로 필요 토크가 높은 경우는, 볼트(8)를 일단 풀어 조절 너트(6)를 필요로 하는 토크 스케일까지 육각 구멍 부착 나사(13)로 조절 너트(6)를 고정하고, 마지막으로 볼트를 완전히 체결함으로써 용이하게 토크 조정을 할 수 있습니다.
• 2. 토크가 결정되면 그 값을 명판에 추기해 두면 유지보수 시 분해해도 쉽게 이전 설정 토크로 되돌릴 수 있습니다. 덧붙여 너트와 허브의 단면에 합 마크를 각인 해 두면 보다 정확하게 재현할 수 있습니다. 제품의 토크는 아래의 상관도와 반드시 일치하지 않으므로 기준으로 사용하십시오.

토크 스케일

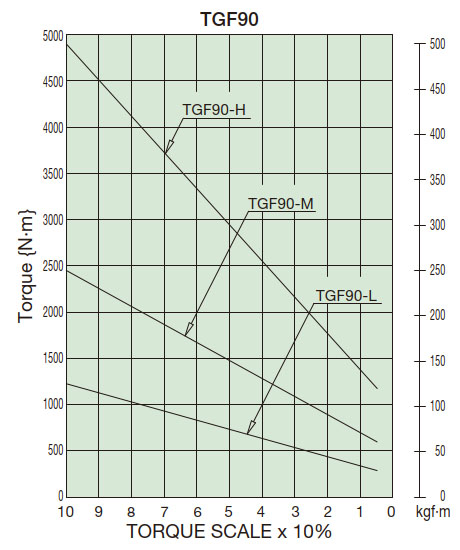

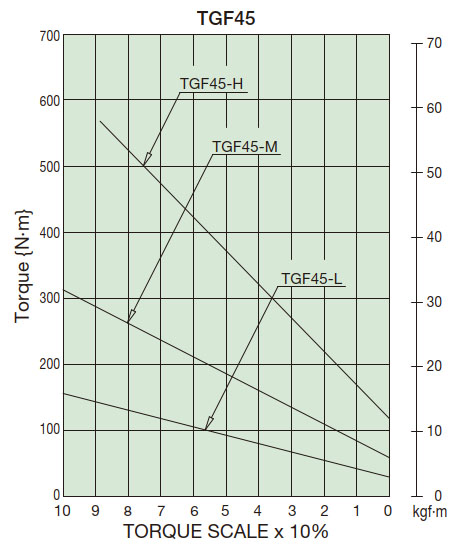

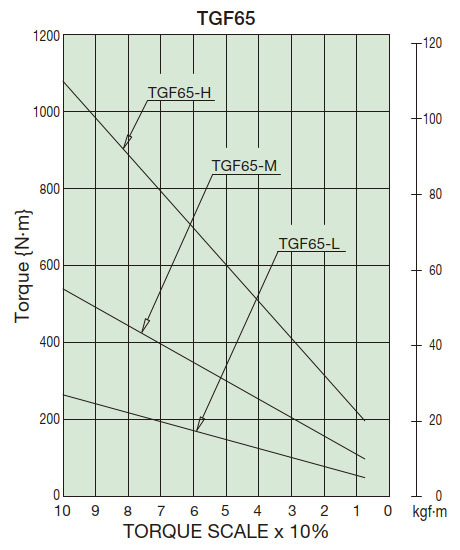

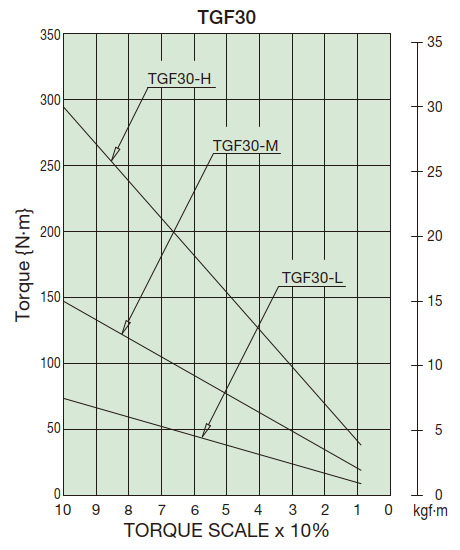

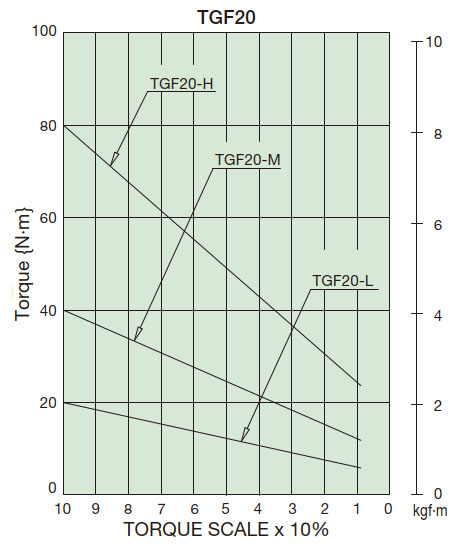

토크 상관도
