기술자료 기계식 과부하 보호 기기 취급

쇼크 가드 TGE 취급

토크 조정

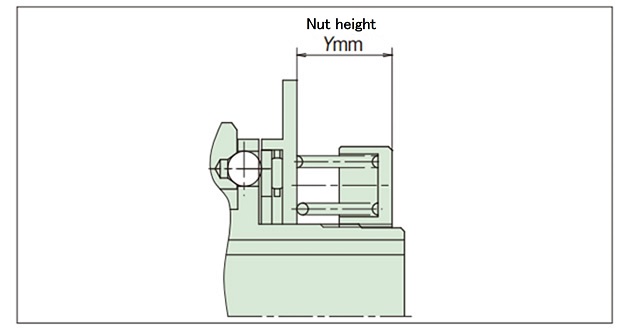

• 1. 토크 상관도에서 필요한 토크에 대응하는 너트 높이의 값을 읽고 조정 너트를 이 값까지 조이십시오. (아래 그림 참조)
  조절 너트를 체결하려면, 누름 나사를 2개소 풀고 조정 너트의 외주부의 절결부에 걸림 스패너(하우표 참조, 별매품)를 걸어 돌려 주십시오. 제품의 토크는 아래의 상관도와 반드시 일치하지 않으므로 기준으로 사용하십시오.


  걸이 스패너

  사이즈	스패너 No.
  TGE25	FK-0070
  TGE35	FK-0092
  TGE50	FK-0105

• 2. 토크가 결정되면 그 값을 명판에 추기해 두면 유지보수 시 분해해도 쉽게 이전 설정 토크로 되돌릴 수 있습니다. 덧붙여 너트와 허브의 단면에 합 마크를 각인 해 두면 보다 정확하게 재현할 수 있습니다.

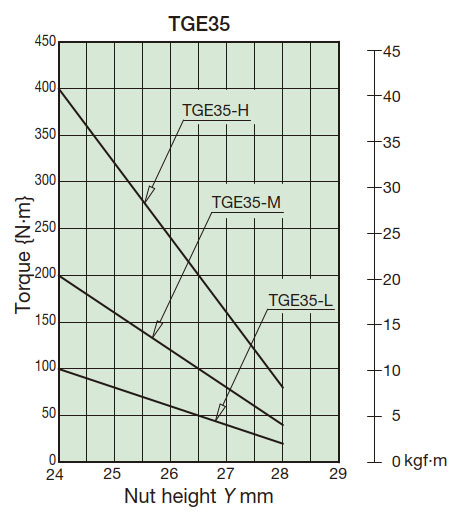

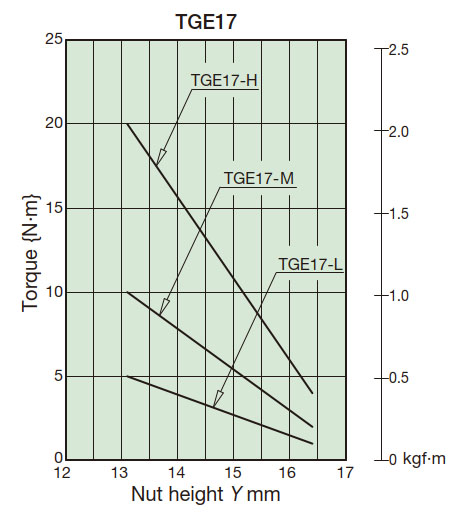

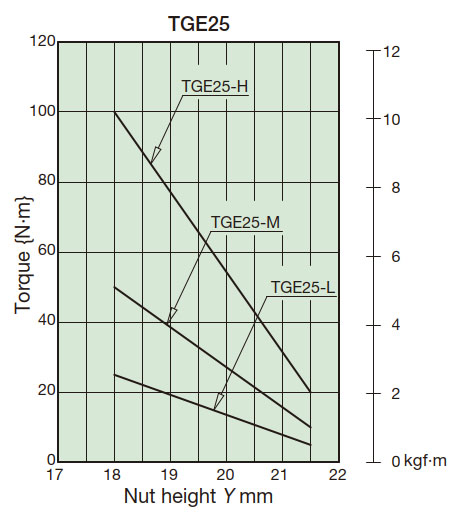

  토크 상관도
