기술자료 기계식 과부하 보호 기기 TG 센서 설치

  • ・TG 센서의 검출 거리는 교류 타입 TGS12가 2.0mm, 직류 타입 TGS8DN이 1.5mm입니다. 쇼크 가드가 트립되지 않은 상태에서 아래 표의 치수(s, t)에 세트하여 TG 센서가 비검출 상태(측면에 있는 동작 표시등의 점등)인지 확인하십시오.
  • ・다음에, 쇼크 가드를 트립시켜 주세요. 그리고, 트립 상태의 쇼크 가드를 손으로 돌리면서 TG 센서가 검지 상태(측면에 있는 동작 표시등의 소등)로 되어 있는 것과 센서 플레이트와의 간섭이 없는 것을 확인해, 쇼크 가드를 복귀시켜 주세요.

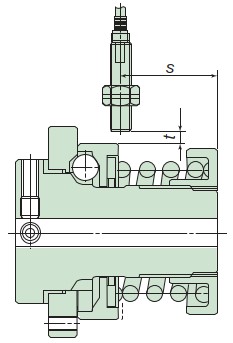

설치도 TGB08～16

설치도 TGB08～16
단위:mm
s t 센서 플레이트
이동량
교류 타입
TGS12		 직류 타입
TGS08DN
TGB08-L, M, H 17.9 19.2 1.2 0.9
TGB12-L, M, H 21.8 22.7 1.0
TGB16-L, M, H 26.5 27.5 1.2

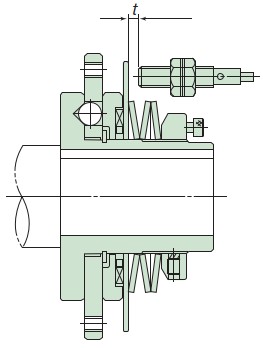

설치도 TGB20～50

설치도 TGB20～50
단위:mm
t 센서 플레이트
이동량
교류 타입
TGS12		 직류 타입
TGS08DN
TGB20-H 2.0～3.8 2.0～3.2 1.8
TGB30-L, H 2.2～4.0 2.2～3.4 2.0
TGB50-L, M, H 2.9～4.7 2.9～4.1 2.7

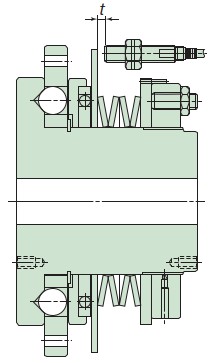

설치도 TGB70～130

설치도 TGB70～130
단위:mm
t 센서 플레이트
이동량
교류 타입
TGS12		 직류 타입
TGS08DN
TGB70-H 3.5～5.3 3.5～4.7 3.3
TGB90-L, H 5.6～7.4 5.6～6.8 5.4
TGB110-L, H 6.2～8.0 6.2～7.4 6.0
TGB130-L, H 6.8～8.6 6.8～8.0 6.6

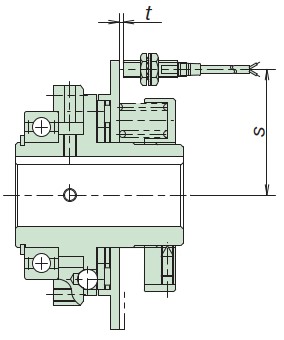

설치도 TGE17～50

설치도 TGE17～50
단위:mm
s t 하우징 이동량
교류 타입
TGS12		 직류 타입
TGS08DN
TGE17 35.5 34 2.0～2.4 1.6
TGE25 48 2.4～2.8 2.0
TGE35 60 2.8～3.2 2.4
TGE50 80 3.6～4.0 3.2

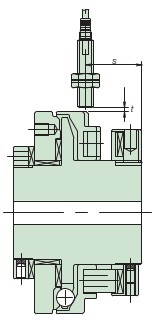

설치도 TGX10～70

설치도 TGX10～70
단위:mm
s t 플레이트 이동량
교류 타입
TGS12		 직류 타입
TGS08DN
TGX10 28.8 29.9 1.2 1.4
TGX20 27.1 28.3 1.6
TGX35 28.2 29.5 2.0
TGX50 34.4 35.6 2.6
TGX70 33.4 34.5 3.5

주)
쇼크 가드에 설치하는 TG 센서는 왼쪽 그림과 같이 레이디얼 방향으로의 설치 밖에 할 수 없습니다.

설치도 TGX10-C~70-C

설치도 TGX10-C~70-C
단위:mm
s t 플레이트 이동량
교류 타입
TGS12		 직류 타입
TGS08DN
TGX10-C 36.5 2.1～3.3 2.1～2.8 1.3
TGX20-C 45 2.4～3.6 2.4～3.1 1.6
TGX35-C 59 2.7～3.9 2.7～3.4 1.9
TGX50-C 83 3.2～4.4 3.2～3.9 2.4
TGX70-C 105 4.1～5.3 4.1～4.8 3.3

주)
커플링 타입에 설치하는 TG 센서는 왼쪽 그림과 같이 수평 방향을 권장합니다.
레이디얼 방향으로 설치하는 경우에는 상담해 주십시오.

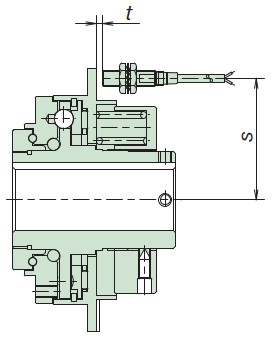

설치도 TGF20～90

설치도 TGF20～90
단위:mm
교류 타입 TGS12
직류 타입 TGS8DN		 하우징 이동량
s t
TGF20 46 1.6～2.0 1.2
TGF30 60 2.2～2.6 1.8
TGF45 78 2.6～3.0 2.2
TGF65 100 3.1～3.5 2.7
TGF90 136 5.4～5.8 5.0
