파워 리지드 커플링 EPR 시리즈 취급

설치

축 표면이나 바디 내주를 깨끗이 닦아 각 부품에 오일을 얇게 바르십시오.

1. 설치 축경 공차

파워 리지드 커플링을 설치하는 축경의 공차는 아래 표와 같이 하십시오.

장착 축 직경 Φ35 Φ35 이외
추천 공차
+0.010
-0.010
 h6 또는 h7

Φ35는 서보모터의 축경으로 공차가(+0.01~0)입니다.
따라서 커플링의 구멍 공차도 그에 맞춰져 있습니다.
볼 나사 축경이 Φ35인 경우에도 양쪽 구멍 직경 공차는 동일하므로 주의해 주십시오.

  • ・설치축재의 항복점은 343MPa{35kgf/mm 2}이상(S45C상당이상)으로 해 주십시오.
  • ・축의 표면 조도는 Ra1.6 이하로 하십시오.

2. 배려

  • (1) 편측축에 커플링을 설치하고, 아우터링을 순서에 따라 체결 고정해 주십시오.
  • (2) 다른 쪽 축은 아우터링의 체결은 하지 않은 채로 하십시오. 이 축은 커플링의 축 구멍 내를 자유롭게 회전할 수 있는 상태입니다.
  • (3) 다이얼 게이지를 베이스(커플링 케이스 등)에 고정하고, 각 축 흔들림을 체크합니다.

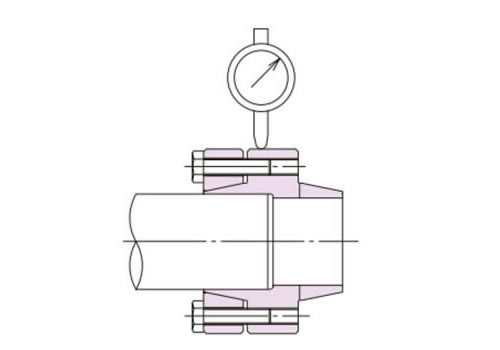

    • 1. 커플링을 체결한 축은 커플링 몸체의 중앙 플랜지 외주부에 다이얼 게이지를 맞춥니다.
      이 축을 회전시켜 흔들림을 읽고 3/100 이내로 하십시오. (그림 1)
    • 2. 다음에 다른 축에 다이얼 게이지를 대고, 이 축을 회전시켜 흔들림을 판독 3/100 이내로 해 주십시오.
  • (4) 다이얼 게이지의 흔들림이 모두 규격값 내에 있는지를 확인하고, 다른 쪽의 아우터링을 순서대로 체결해 주십시오.
  • (5) 마지막으로 본체의 플랜지 흔들림을 다이얼 게이지로 읽고 흔들림 3/100 이내인지 확인하십시오.
추천 심리 정밀도
본체 외주부 다이얼 게이지
3/100mm 이내
그림 1

그림 1

그림 2

그림 2

3. 가압 볼트 조임

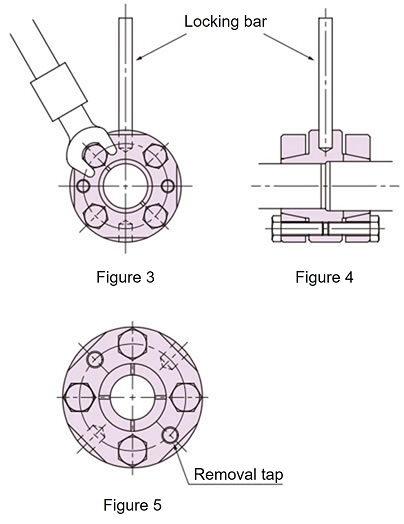

가압 볼트의 체결은, 손으로 예비 체결을 한 후, 대각의 볼트를 서서히 늘려 체결해 주십시오. (그림 3)

마지막은 토크 렌치를 사용하여 규정된 체결 토크 16.7N・m{1.70kgf・m}로 체결해 주십시오.

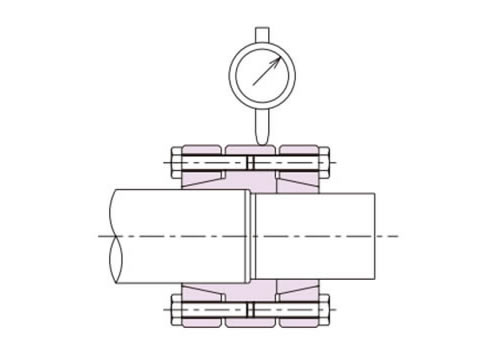

이때 몸체 외경부에 다이얼 게이지를 대고 게이지의 흔들림을 가능한 한 0에 가깝게 가압 볼트를 조이십시오. (그림 2)

또한 바디 둘레의 틈 구멍에 회전 방지 바를 꽂아 고정해 주시면 작업이 용이해집니다. (그림 4)

4. 제거

가압 볼트를 풀면 테이퍼 록의 체결이 해제됩니다. 만약 고정 상태인 경우에는 아우터링의 분리용 탭(2개소)에 가압 볼트를 조여 분리할 수 있습니다. (그림 5)

5. 점검

설치 후 시운전을 실시하여 진동, 이음 등의 이상이 없는지 확인하십시오. 또한 가압 볼트의 느슨함 등이 없는지 확인하십시오.

6. 유지 보수

일년에 1~2회, 설치 상태의 확인을 해 주세요. 만약 이상이 발견되면 신속하게 대처해 주십시오.
그림 3,4,5
