기술자료 감속기 웜 감속기 선정
선정 순서나 주의사항 등을 보시고 싶은 분은 아래로 진행하십시오.
제품 시리즈의 좁히기나 가선정을 희망하시는 분은
여기를 클릭하십시오.
사용 조건이 정해져 상세한 선정을 희망하시는 분은
여기를 클릭하십시오.
선정 절차
우선 순서도에서 선정 테이블을 특정해 주세요.
다음에 EWJ·EW·SWJ·SW 시리즈의 선정 테이블 1, 2에 해당하지 않는 운전 조건 「선정 테이블 3」, 및 TD 시리즈의 경우는 아래의 순서로 선정해 주십시오.
선정에 필요한 조건은 부하 토크 또는 전동 kW·입력 회전 속도·감속비·부하의 성질·사용 시간·기동 정지의 빈도 등.
1. 보정 계수 결정
선정표 3에 기재된 전동능력표는 모두 서비스 요소 (Sf)를 1.0으로 한 경우의 값입니다. 부하 특성과 운전 시간·기동 빈도에 따라 서비스 요소 (Sf) 및 열 정격 계수(EWJ·EW·SWJ·SW 시리즈만 적용)를 선택하여 어느 쪽이든 큰 쪽을 보정 계수로 합니다. 또한 부하의 성질은 기계별 부하 분류표를 참조하십시오. 기계명이 없는 경우에는 유사한 기계를 선택하거나 당사에 문의하십시오.
표 1 서비스 요소 표 (Sf)
| 짐의 본질 | 사용시간(1일당) | ||
|---|---|---|---|
| 2 | 10 | 24 | |
| U: 균일한 하중 | 1.00 (1.25) |
1.00 (1.25) |
1.25 (1.50) |
| M: 다소 충격이 가해지는 하중 | 1.00 (1.25) |
1.25 (1.50) |
1.50 (1.75) |
| H: 큰 충격이 있는 하중 | 1.25 (1.50) |
1.50 (1.75) |
1.75 (2.00) |
참고
- 1) 기동 횟수가 시간당 10회 이상인 경우는 ( ) 안의 수치를 사용합니다.
- 2) 상기 서비스 요소 표는 일반적인 기준입니다. 사용 조건을 고려하여 결정하십시오.
표 2. 열정격계수(EWJ・EW・SWJ・SW 시리즈)
| 입력 회전 속도 r/min |
사이즈 | 감속비 운전시간 |
열 정격 계수 |
|---|---|---|---|
| 1750, 1450 | EWJ25 ～ 70 SWJ25 ～ 42 |
1/10 ~ 1/60 연속 운전 1시간 이상 |
1.3 |
| SWJ50 ～ 70 | 1.15 | ||
| 1750, 1450 | EW80 ～ 200 SW80 ～ 200 |
1/10 ~ 1/60 연속 운전 2시간 이상 |
1.5 |
| 1150, 950 | EW80 ～ 200 SW80 ～ 200 |
1.15 | |
| 상기 이외의 경우 | 1.0 | ||
2. 보정kW · 보정 토크 결정
보정kW 또는 보정 토크를 식 1로 결정합니다.
보정kW = 부하 kW × 보정 계수 ........(식 1)
보정 토크 = 부하 토크 × 보정 계수 ... (식 1)
3. 감속비 결정
사용할 입력 회전 속도와 필요한 출력 회전 속도에서 감속비를 결정합니다. 입력 회전 속도가 1750r r/min을 초과하는 경우는 당사에 문의해 주십시오.
주) TD 시리즈의 형번 표시에 있어서의 감속비는 호칭 감속비입니다. 1단감속 또는 고감속의 실제 감속비를 확인하십시오.
4. 사이즈・ 형번의 결정
전동능력표 에서 보정kW 또는 보정토크를 만족하는 사이즈· 형번을 선정해 주십시오.
입력 회전속도가 100r r/min 이하로 사용하는 경우에는 전동능력표 중의 100r r/min의 출력 토크로 선정해 주십시오.
덧붙여 TD 시리즈에 대해서는 선정한 사이즈에 대해서, 하기 항목을 확인해 주십시오.
[등가 열용량 확인: TD 시리즈]
사용하는 주위온도와 온도보정계수표(표3)에서 온도보정계수(f1)를 결정하여 등가열용량을 구하여 각 제품페이지의 전동능력표 능력내여부를 식2에서 확인해 주십시오.
등가 열용량 = 부하 kW(또는 토크) × f1......(식 2)
표 3. 온도 보정 계수표(f1) (TD 시리즈)
| 주변 온도 | 온도 보정 계수 |
|---|---|
| 30℃ 이하 | 1.0 |
| 40℃ 이하 | 1.3 |
| 50℃ 이하 | 1.5 |
5. 축 하중 확인
축에 발생하는 레이디얼 하중이 각 시리즈의 허용 레이디얼 하중 이내인지 여부를 수식 3에서 확인하십시오.
허용 레이디얼 하중(N{kgf}) ≧ T × f × Lf R ... (식 3)
- T：보정 토크(N・m {kgf・m})
- f: OHL 계수(아래 표)
- Lf：작용 위치 계수(아래 표)
- R：스프로킷, 풀리 등의 피치원 반경(m)
OHL 계수(f)
| 체인 | 1.00 |
|---|---|
| 기어 치아 벨트 |
1.25 |
| V 벨트 강력한 톱니 벨트 |
1.5 |

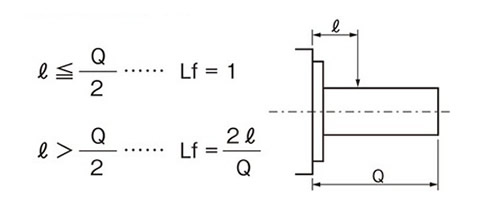

출력축 중실 타입
작용위치계수(Lf)

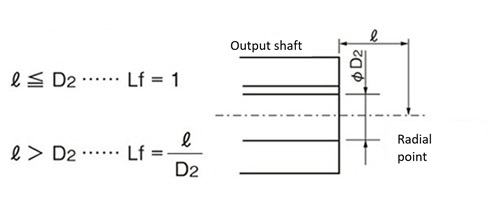

출력축 중공 타입
작용위치계수(Lf)
축 하중 확인
출력축에 축방향 하중이 발생하는 경우에는 각 시리즈의 허용 축방향 하중 이내인지 확인하십시오.
레이디얼 하중과 축 하중이 동시에 발생하는 경우에는 당사에 문의해 주십시오.
교번 하중에 대해서
인덱스 구동 등 고주파수로 교번 하중이 걸리는 용도에서는 감속기의 백래시량이나 체결부의 흔들림 등으로 생각하지 않는 트러블로 이어질 우려가 있습니다.
이러한 용도로 검토되는 경우는 선정 사양 확인서에 사용 조건을 기재해, 당사에 문의해 주십시오.
6. 필요한 입력 kW 계산
필요 입력 kW = 정격 입력 kW × 부하 토크 정격 출력 토크 × Sf
