선정 절차
TERUS EWJGM・EWGM(R)・SWJGM・SWGM(R)・TDGM(R) 시리즈의 경우는 아래의 순서로 선정해 주십시오.
선정에 필요한 조건은 모터 용량·부하 토크·입력 회전 속도·감속비·부하의 성질·사용 시간·기동 정지의 빈도 등.
1. 사양：A・B・C・X타입의 결정
사용 용도에 따라 저스트 피트 사양을 선택하십시오.
- A 타입: 표준 사양
......범용성이 높은 고효율 출력 중시의 조합 - B 타입: 셀프 록 사양
...... 승강장치·반전기 등에 적합한 정지상태에서의 셀프락성을 중시한 조합 - C 타입: 에코 사양
......쓰레기 처리기·파쇄기 등 충격 하중에 고려한 기어 강도 중시의 조합 - X 타입: 조합 특수
......기어 모터・웜의 사이즈・속비를 임의로 조합. (별도 상담해 주십시오.)
2. 서비스 요소 결정
특성표의 출력축 허용 토크 및 모터 kW는 모두 서비스 요소 (sf)를 1.0으로 한 경우의 값입니다. 부하 특성과 운전 시간·기동 빈도에 따라 서비스 요소 (sf)를 선택하고, 어느 쪽이든 큰 쪽을 보정 계수로 합니다.
또한 부하의 성질은 기계별 부하 분류표를 참조하십시오. 기계명이 없는 경우에는 유사한 기계를 선택하거나 당사에 문의하십시오.
표 1 서비스 요소 표 (Sf)
| 짐의 본질 | 사용시간(1일당) | |||
|---|---|---|---|---|
| 0.5 | 2 | 10 | 24 | |
| U: 균일한 하중 | 1.00 (1.00) | 1.00 (1.00) | 1.00 (1.25) | 1.25 (1.50) |
| M: 다소 충격이 가해지는 하중 | 1.00 (1.00) | 1.00 (1.25) | 1.25 (1.50) | 1.50 (1.75) |
| H: 큰 충격이 있는 하중 | 1.00 (1.25) | 1.25 (1.50) | 1.50 (1.75) | 1.75 (2.00) |
주)
- (1) 기동 횟수가 시간당 10회 이상인 경우는 ( ) 안의 수치를 사용합니다.
- (2) 상기 서비스 요소 표는 일반적인 기준입니다. 사용 조건을 고려하여 결정하십시오.
3. 보정 토크 결정
필요한 부하 토크 또는 필요한 모터 kW에 대해 보정 계수를 곱하고 보정 토크를 식 1로 결정합니다.
보정 토크 = 부하 토크 × 보정 계수 ...... (식 1)
보정kW = 모터 kW × 보정 계수 ...... (식 1)
4. 감속비 결정
사용할 입력 회전 속도와 필요한 출력 회전 속도에서 감속비를 결정합니다.
주) TERUS 시리즈의 형번 표시에 있어서의 감속비는 호칭 감속비입니다. 실제 감속비를 확인하십시오.
5. 사이즈· 형번의 가결정
각 타입의 특성표의 출력축 허용 토크로부터 보정kW 또는 보정 토크를 만족하는 사이즈· 형번을 가선정해 주십시오.
6. 축 하중 확인
축에 발생하는 레이디얼 하중이 각 시리즈의 허용 레이디얼 하중 이내인지 여부를 수식 2에서 확인하십시오.
허용 레이디얼 하중 ≧ T × f × Lf R ......(식 2)
- T: 보정 토크
- f:OHL 계수
- Lf: 작용 위치 계수
- R : 스프로킷, 풀리 등의 피치 원 반경
OHL 계수(f)
| 체인 | 1.00 |
|---|---|
| 기어 | 1.25 |
| 치아 벨트 | 1.25 |

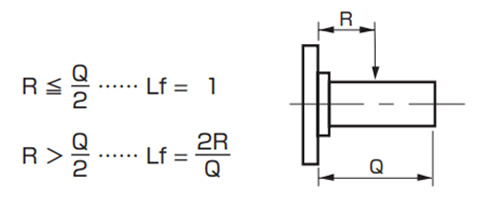

출력축 중실 타입
작용위치계수(Lf)
축 하중 확인
출력축에 축방향 하중이 발생하는 경우에는 각 시리즈의 허용 축방향 하중 이내인지 확인하십시오.
교번 하중에 대해서
TDGM의 출력축 중공형(파워록 포함)으로 교번하중이 작용하는 경우는 설치용 케이스 탭 등의 강도를 체크할 필요가 있습니다.
작용하중을 확인한 후 당사에 문의해 주십시오.

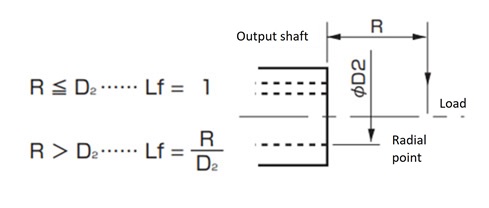

출력축 중공 타입
작용위치계수(Lf)
7. 사이즈・ 형번의 결정
축하중이 만족되지 않는 경우는 사이즈 업을 검토하고, 축하중을 재확인한 후 최종 형번을 선정해 주십시오.
