적용 사례집 커플링 － 1. 공작기계(NC선반)・머시닝센터
채용 기종
- ・ 엑트플렉스 커플링 NEF 시리즈 싱글 타입
- ・파워 리지드 커플링
적용 사례

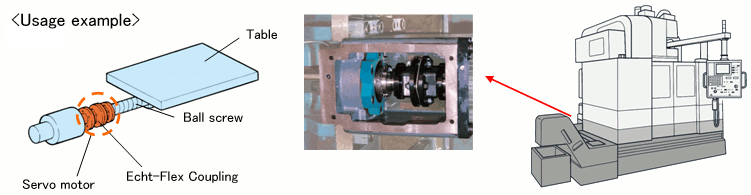

NC 선반 서보 모터와 볼 나사 체결
NC 선반이나 머시닝 센터의 X, Y, Z축 볼 나사와 서보 모터와의 연결에는,
백래시가 없고 강성이 높은 커플링을 사용해야 하며,
엑트플렉스 커플링 NEF 시리즈의 파워록 연결 타입이나 클램프 축 구멍 타입이 채용되고 있습니다.
또, 열의 영향으로 볼 나사에는 신장이 발생합니다만, 서보 모터측(연결측)에서 신장을 받는 경우에는,
그 흡수를 위해 플렉시블 커플링이 사용되고 그 반대편으로 신장을 놓치는 경우,
비용 절감을 위해 리지드 커플링을 사용할 수도 있습니다.
채용 포인트
NEF 시리즈 파워록 록 체결
- ・미스 얼라인먼트를 흡수할 수 있어 비틀림 강성이 높음
- ・저관성 모멘트(각 허브의 채용)
- ・ 파워록 체결이 가능
