적용사례집 캠클러치 － 23. 건축재료 등 판상재료 도장라인
신청
오버런닝
캠 클러치의 외륜이 맞물려 토크가 전달되고 있는 경우와 외륜의 회전 속도의 차이나 회전 방향의 차이에 의해,
공전을 계속하는 경우가 임의로 반복되는 사용법입니다. 자동차의 프리 호일 움직임과 유사합니다.
대응 기종
채용 기계
건축 자재 등 판상 재료 도장 라인
적용 사례

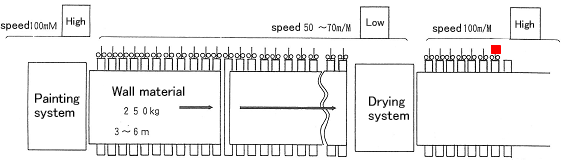

레이아웃
 |
|||||
| ① 도장부에서 외벽재는 커튼 모양으로 떨어지는 세라믹 도료를 일정한 속도로 통과한다. | ②다음에 건조로에 들어가기 위해 컨베이어 속도는 느려진다. | ③건조로를 통과한 외벽재는 속도를 빨리 다음 공정으로 흘린다. | |||
| ※ ■ 부분은, 모든 롤러에 캠 클러치를 설치해, 체인을 치도리걸이로 감아 붙이고 있습니다. 캠 클러치 외륜 측에 스프로킷 설치하고 내륜 측은 롤러에 연결되어 있습니다. |
|||||
- 도장 공정에서 속도가 바뀌면 도장 불균일을 할 수 있다.
- 도장부를 나온 외벽재가 '빠른'에서 '느린' 컨베이어로 옮길 때 BB의 공전을 이용해 속도 감속을 하는 일 없이 부드러운 이동이 가능해진다.
- 도장부를 나온 외벽재의 앞에 다른 외벽재가 정체하고 있을 때에도, 후의 외벽재가 맞으면 BB의 공전에 의해 전의 외벽재는 밀린 모습이 되어, 후의 외벽재는 부드럽게 도장부를 통과할 수 있다.
- 리프트의 속도가 점차 감속하고 타이어의 회전 이하가 되려고하면 캠 클러치가 맞물려
리프트를 자동으로 저속으로 운전합니다.
사용 목적 및 동작 설명
통상 운전시
캠 클러치에는 스프로킷 설치되어 각 롤러에 내장됩니다. 스프로킷의 회전은 캠 클러치 외륜 측에 전달되어 캠 클러치의 맞물림에 의해 각 롤러가 회전하여 재료를 보냅니다.

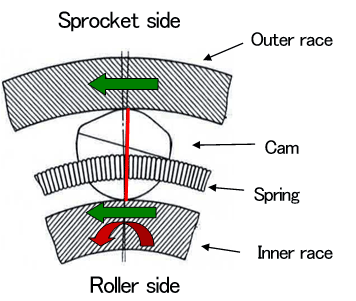

((오른쪽 그림: 녹색 화살표)) 맞물림이란·· 외륜 ·캠· 내륜이 일체가 되어 구동기측으로부터 피동기측으로 동력을 전달하는 상태를 말한다. 본 사용예에서는 외륜 측에서 내륜 측으로 회전이 캠클러치의 맞물림에 의해 전해지고 있습니다.
고속에서 저속으로 & 저속에서 고속 롤러로 이행할 때
고속측에서 저속으로 이행할 때, 고속측이 저속측의 재료를 눌렀을 경우와 저속측에서 고속 롤러로 옮겨갈 때에 저속 롤러측이 고속측으로부터 당겨졌을 때에는, 캠 클러치는 공전 상태가 되어, 롤러와 반송물이 마찰되는 것을 막습니다.
((오른쪽 그림: 적색 화살표)) 공전이란 외륜 정지한 상태에서도 내륜 측만이 적색 화살표 방향으로 회전할 수 있는 상태.
캠 클러치 사용의 장점
- ・고속측에서 저속측으로 이행할 때, 재료와 롤러와의 슬라이딩으로 상처가 되는 것을 방지할 수 있습니다.
- ・캠클러치의 오버런닝 기능을 이용하면 제어기기를 사용할 필요가 없습니다.
