적용 사례집 캠 클러치 － 20. 롤러 테이블
신청
오버런닝
캠 클러치의 외륜이 맞물려 토크가 전달되고 있는 경우와 외륜의 회전 속도의 차이나 회전 방향의 차이에 의해,
공전을 계속하는 경우가 임의로 반복되는 사용법입니다. 자동차의 프리 호일 움직임과 유사합니다.
대응 기종
- ・ ML 시리즈
채용 기계
롤러 테이블
적용 사례

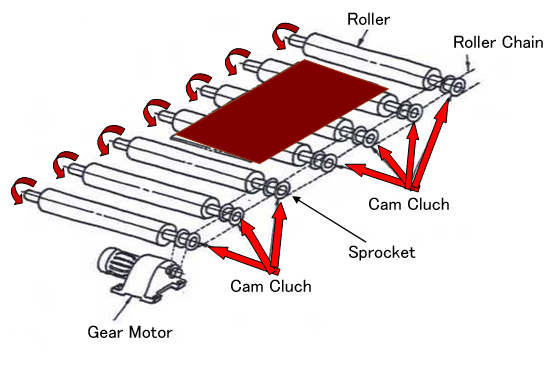

레이아웃
캠클러치 에는 스프로킷 (전동부품)이 설치되어 각 롤러축에 설치됩니다.
판유리, 석고 보드 등의 반송용 롤러 테이블에 많이 사용되고 있습니다.
사용 목적 및 동작 설명
통상 운전시
캠 클러치에는 스프로킷 설치되어 각 롤러에 내장됩니다. 롤러는 캠 클러치의 맞물림에 의해 회전됩니다.

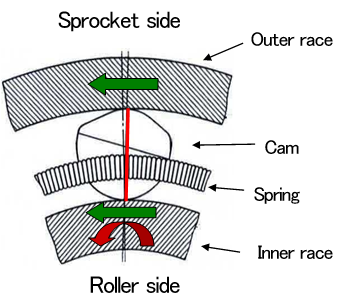

((오른쪽 그림: 녹색 화살표)) 맞물림이란·· 외륜 ·캠· 내륜이 일체가 되어 구동기측으로부터 피동기측으로 동력을 전달하는 상태를 말한다. 본 사용예에서는 외륜 측에서 내륜 측으로 회전이 캠클러치의 맞물림에 의해 전해지고 있습니다.
정전 시
반송물을 손으로 눌러 반송합니다. 이때 캠 클러치는 공전 상태가 되어 롤러와 반송물이 미끄러지지 않고, 또한 반송물에 상처를 입히지 않도록 가볍게 반송할 수 있습니다.
((오른쪽 그림: 빨간색 화살표)) 공전이란 외륜 정지한 상태에서도 내륜 측만이 적색 화살표 방향으로 회전할 수 있는 상태.
캠 클러치 사용의 장점
- ・오버 런닝 기능이, 중량 반송물의 무상으로의 운반을 가능하게 합니다.
