백스톱
역전 방지라고도 합니다.
기계가 가동중은 캠클러치는 공전을 계속해, 드물게 발생하는 역전시에 맞물리는 사용법입니다.
대응 기종
- ・ BS 시리즈
채용 기계
버킷 엘리베이터, 경사 컨베이어
적용 사례
레이아웃
사용 목적 및 동작 설명
버킷 엘리베이터나 경사 컨베이어 등 일정 방향으로 반송하는 경우, 낙뢰 등의 트러블로 구동 장치가
정지했을 때, 반송물이 역방향으로 내려가면, 복구를 위한 후처리가 필요하게 되어,
최악의 경우 인명 사고로 이어질 수 있습니다.
BS 캠 클러치는 스핀들에 설치됩니다.
주축 정회전시(반송물이 하방에서 상방으로 운반되고 있는 상태)에는 공전을 하고 있습니다.
어떠한 트러블에 의해 모터 등이 정지하고 반송물의 자중 등에 의해 역전이 발생하는 상황에서는
BS 캠 클러치는 즉시 맞물려 역전을 방지합니다.
메인 샤프트에 BS 캠 클러치를 설치하면 역전하는 샤프트를 직접 멈추므로 가장 확실한 설치 위치가됩니다.
쯔바키 캠 클러치에서

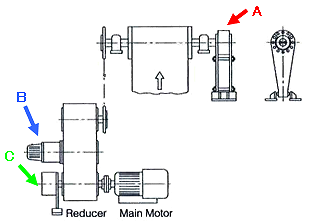

주축에서의 역전 방지(왼쪽 그림 A) 위치가 가장 확실한 설치 위치가 되지만, 고객의 요구 등으로 감속기의 중간축(왼쪽 그림 B)이나 고속축의 위치(왼쪽 그림 C)에서 설치를 희망하는 경우에는 중속 공전에 적합한 MG-R 시리즈나 고속 공전에 적합한 BR 시리즈를 선택할 수 있습니다.
왼쪽 그림 B(감속기 중간축), C(감속기 고속축)에서의 설치 위치에서는, 버킷 엘리베이터나 경사 컨베이어가 역전하려고 했을 경우에, 주축과 클러치 부착축의 사이에 체인, 커플링, 기어 등이 개재하므로, 이러한 기기에 이상이 있었을 경우에는 캠 클러치의 역전 방지가 효과가 없습니다. 즉 왼쪽 그림 A 위치에서의 역전 방지 위치가 가장 안전한 설치 위치가 됩니다.
캠 클러치 사용의 장점
- ・캠 클러치는 자동적으로 맞물려 역전을 방지합니다.
- ・래칫에 비해 소리나 치아의 발생이 없어 컴팩트합니다.
- ・밴드 브레이크와 같은 브레이크력의 조정은 불필요합니다.
