적용 사례집 캠클러치 － 16. 세로형 펌프, 세로형 모터
신청
백스톱
역전 방지라고도 합니다.
기계가 가동중은 캠클러치는 공전을 계속해, 드물게 발생하는 역전시에 맞물리는 사용법입니다.
대응 기종
- ・특형 캠 클러치
채용 기계
수직 펌프, 수직 모터
적용 사례

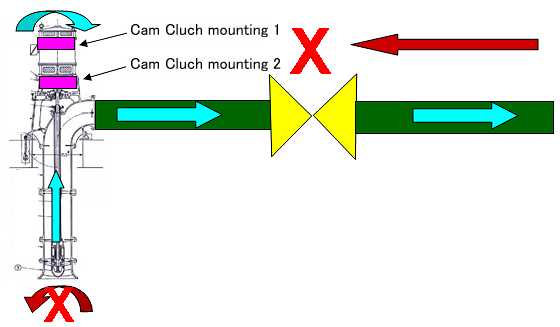

레이아웃
사용 목적 및 동작 설명
세로형 펌프나 세로형 모터에 있어서, 사양 또는 사용 목적에 따라서는 역전해서는 안 되는 경우가 있습니다.
위 그림은 체크 밸브를 설치한 예로, 통상은
방향으로 물 등이 흐릅니다.
체크 밸브는 물 등
로 역류하는 것을 방지하는 목적으로 사용됩니다.
또한 이 체크 밸브가 파손된 경우에는 물 등은 역류하여 펌프는 고속으로 역전될 가능성
있습니다.
이러한 역전이 발생한 경우에는, 메탈 베어링의 윤활을 손상시키는 등의 원인에 의해 파손에 이르는 경우가
있습니다.
캠 클러치를 역전 방지 장치로서 위 그림 설치 1 또는 2의 개소에 설치하는 것이 유효하게 됩니다.
래칫은 하나의 치아로 부하를 받기 때문에 큰 치수가되어 치아 소리 발생 등의 우려가 있습니다.
쯔바키 캠 클러치에서는 ...
세로형 펌프나 세로형 모터에서의 설치 개소나 윤활 방법에 따라 적절한 캠 클러치를 선택할 수 있습니다.

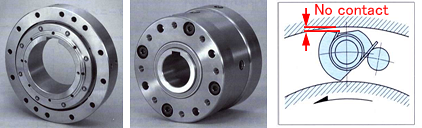

비교적 고속으로 회전하는 종형 펌프 또는 종형 모터의 역전 방지로서 BR 또는 BR-P 시리즈가 적당한 예가 있습니다. 펌프나 모터의 운전중, 캠이 리프트 오프(떠오르는) 해, 외륜과 비접촉 상태가 되므로, 장수명을 기대할 수 있습니다.
캠 클러치 사용의 장점
- ・캠 클러치는 정회전시에 공회전, 역회전 시에는 자동으로 맞물림을 실시합니다.
- ・래칫 등에 비해 많은 캠으로 부하를 받아 컴팩트합니다.
