인덱싱
회전 간헐 이송이라고도합니다.
외륜의 일정 사이클의 운동을 간헐적인 회전 운동으로 바꾸어 내륜 (축)으로 전달합니다.
고빈도의 맞물림과 공전을 반복하는 사용법입니다.
오버런닝
캠 클러치의 외륜이 맞물려 토크가 전달되고 있는 경우와 외륜의 회전 속도의 차이나 회전 방향의 차이에 의해,
공전을 계속하는 경우가 임의로 반복되는 사용법입니다. 자동차의 프리 호일 움직임과 유사합니다.
대응 기종
- ・ MZ 시리즈
- ・특형 캠 클러치
채용 기계
재료 반송 장치
적용 사례
레이아웃
사용 목적 및 동작 설명

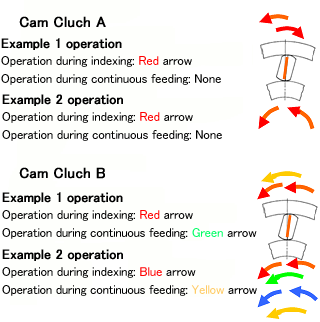

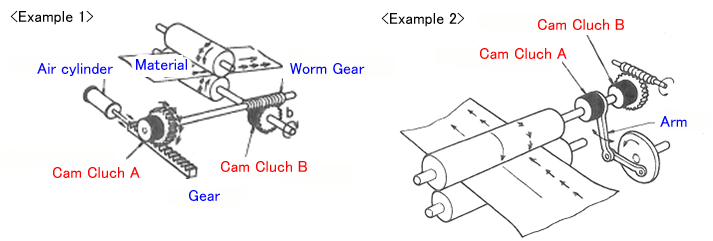

예 1에서는 인덱싱용과 오버랭크용으로 2개의 캠 클러치를 포함한 예입니다.
캠 클러치 A는 에어 실린더에 의한 랙의 왕복 운동을 간헐 운동으로 바꾸고 웜 기어를 통해 롤을 인덱싱(간헐 이송)시킵니다. 이 경우 캠 클러치 B는 맞물린다. 롤을 인덱싱 없이 연속적으로 구동시키고 싶을 때는 축 b를 이 방향으로 구동하여 롤을 연속 회전시킵니다. 이 경우 캠 클러치 B는 공회전하고 캠 클러치 A 측과의 가장자리를 자릅니다.
예 2에서도, 캠 클러치 A는 인덱싱용, 캠 클러치 B는 오버런닝용입니다.
캠 클러치 A의 외륜은 암에, 내륜은 축에 설치되어 있습니다. 캠 클러치 B의 외륜은 웜 호일에 내륜은 축에 설치되어 있습니다.
인덱싱에서는 캠 클러치 A로 간헐 이송을 실시하고, 연속 운전에서는 웜 기어를 회전시켜 캠 클러치 B는 맞물림 캠 클러치 A의 내륜이 공전합니다.
쯔바키 캠 클러치에서
롤 축경, 필요 토크, 회전수 등에 따라 캠 클러치의 선정이 필요합니다.
고객의 사용 조건이나 스프로킷 형번이나 설치 방법에 따라 캠 클러치를 선택해 주시는 것이
가능합니다.
또한 주위 온도가 높은 경우 등 윤활 조건에 대해서도 사용 조건에 적합한 사양을 선택할 수 있습니다.
캠 클러치 사용의 장점
- ・캠 클러치는 회전수의 차이만으로 자동적으로 공전과 맞물림을 실시합니다.
- ・간헐 이송과 연속 운전을 제어하는 장치는 불필요하고 운전의 전환을 할 수 있습니다.
