적용사례집 캠클러치 － 12. 제대기
신청
인덱싱
회전 간헐 이송이라고도합니다.
외륜의 일정 사이클의 운동을 간헐적인 회전 운동으로 바꾸어 내륜 (축)으로 전달합니다.
고빈도의 맞물림과 공전을 반복하는 사용법입니다.
대응 기종
- ・ MI-S 시리즈 등
채용 기계
가방 기계
적용 사례

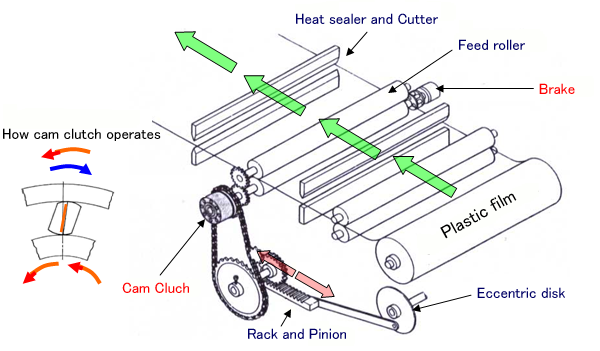

레이아웃
사용 목적 및 동작 설명
플라스틱 필름을 일정한 길이로 정확하게 절단하는 데 사용됩니다.
편심판으로부터의 왕복 운동을 랙&피니언 방식으로 증속해, 캠 클러치의 외륜에 정역 회전을 줍니다.
내륜은 간헐적으로 한 방향으로 보내지고 플라스틱 필름이 간헐적으로 송출되면 히트 씰과
절단에 의해 가방으로 완성됩니다.
정확한 이송 정밀도를 얻기 위해 ...
상기에서 설명한 동작의 경우, 롤러의 관성을 멈추고,
정확한 이송 정밀도를 얻기 위해 항상 브레이크가 사용됩니다.

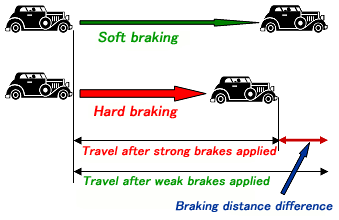

왼쪽 그림에 브레이크에 대해 자동차를 예로 들었습니다.
약한 브레이크 때와 강한 브레이크에서 정지하기 전에
이송 오차가 발생합니다. 높은 정밀도의 이송 오차를 없애기 위해서는,
안정된 토크를 얻을 수 있는 브레이크가 필요합니다.
캠 클러치 사용의 장점
- ・서보 모터에 비해 이니셜 코스트를 억제할 수 있습니다.
