적용사례집 캠클러치 － 3. 롤러코스터
신청
오버런닝
캠 클러치의 외륜이 맞물려 토크가 전달되고 있는 경우와 외륜의 회전 속도의 차이나 회전 방향의 차이에 의해,
공전을 계속하는 경우가 임의로 반복되는 사용법입니다. 자동차의 프리 호일 움직임과 유사합니다.
대응 기종
- ・특형 캠 클러치
채용 기계
롤러 코스터
적용 사례

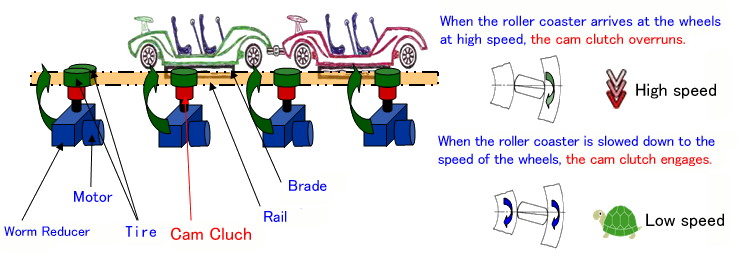

레이아웃
사용 목적 및 동작 설명
고속으로 움직이는 롤러 코스터가 제자리에 안전하게 정지할 수 있도록 고속과 저속의 속도차의 조정에
사용된 예입니다.
롤러 코스터에 설치된 블레이드가 최종 부근에 설치된 브레이크로 감속되고,
다수의 타이어와 구동 장치를 통해 플랫폼의 정지 위치까지 운반되는 기구입니다.
캠 클러치는 롤러 코스터가 고속으로 타이어에 진입했을 때 공전하고 롤러 코스터가
타이어의 속도까지 감속되면 맞물려 플랫폼까지 운반 정위치에서 정지시킵니다.
캠 클러치를 사용하지 않으면 ...
롤러 코스터의 블레이드가 고속으로 진입하면
타이어와 구동장치에 충격을 주고, 타이어간에
슬립이 발생합니다. 웜 감속기는 그 충격 때문에
파괴 되어 타이어의 수명도 현저하게 나빠집니다.
캠 클러치 사용의 장점
- ・캠 클러치는 회전수의 차이만으로 자동적으로 공전과 맞물림을 실시합니다.
- ・속도차를 조정하는 제어장치는 불필요하고 속도의 이동이 원활하게 실시할 수 있습니다.
