적용 사례집 캠 클러치 － 1. 수문 게이트 개폐 장치
신청
오버런닝
캠 클러치의 외륜이 맞물려 토크가 전달되고 있는 경우와 외륜의 회전 속도의 차이나 회전 방향의 차이에 의해,
공전을 계속하는 경우가 임의로 반복되는 사용법입니다. 자동차의 프리 호일 움직임과 유사합니다.
대응 기종
채용 기계
수문 게이트 개폐 장치
적용 사례

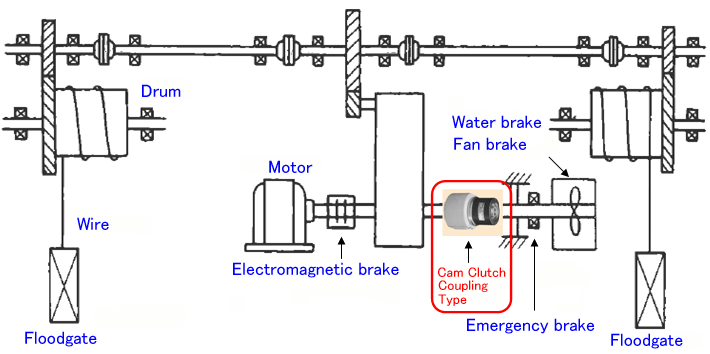

레이아웃

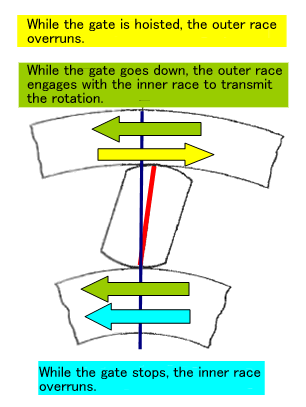

사용 목적 및 동작 설명
게이트(수문) 상승 시
모터로부터의 구동에 의해 감속기를 통해 드럼이 회전되어 게이트를 상승시킵니다. 이때 캠 클러치는 공전을 실시해 물 브레이크 또는 팬 브레이크 측과의 가장자리를 자르고 있으므로, 감기시의 여분의 동력 손실을 막고 있습니다.
게이트(수문) 하강 시
브레이크를 해제하면 게이트의 무게로 하강이 시작됩니다. 이 때 캠 클러치는 자동으로 맞물려 물 브레이크 또는 팬 브레이크를 회전시킵니다. 이 조작은 게이트의 하강 속도를 일정한 속도로 제한합니다. 또한 게이트가 강바닥에 도달한 시점에서 감속기축은 정지하지만, 물 브레이크 또는 팬 브레이크는 관성력으로 계속 회전하려고 합니다. 이때 캠클러치는 자동으로 공전을 하여 축의 손상을 방지합니다.
캠 클러치 사용의 장점
- ・여분의 제어장치를 필요로 하지 않고, 내륜 측과 외륜 측의 회전방향 또는 회전속도의 차이에 의해
자동으로 맞물림과 공전 동작의 전환이 가능합니다.
