청소 공장
파쇄 선별/재활용
츠바키의 솔루션은 일반 폐기물 처리에서도 활약하고 있습니다.
대형 쓰레기 등의 수입으로부터 재 반송, 슬래그화에 이르기까지, 청소 공장의 모든 공정에서, 츠바키의 제품이 채용되고 있습니다. 최적의 사양의 제품으로 환경 문제와 재활용에 기여합니다.

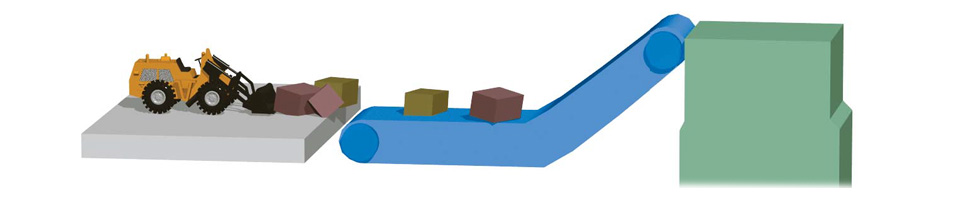

폐기물 공급·반송 컨베이어/파쇄기 투입 컨베이어

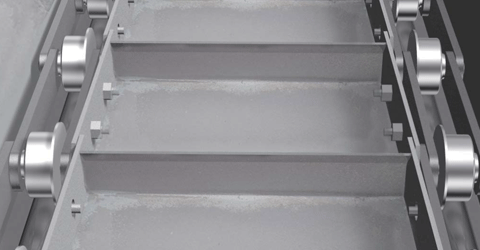

수입·공급 컨베이어용 대형 컨베이어 체인
수집한 폐기물을 운반하는 최초의 컨베이어용으로 전용 설계된 컨베이어 체인입니다.
다양한 종류의 폐기물에 의한 마모나 투입시의 충격에 대책을 하고 있습니다.
대형 컨베이어 체인에 대해 자세히 알아보기

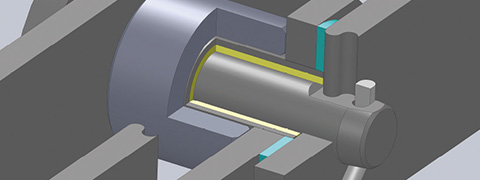

컨베이어 체인 FB 사양
체인의 신장 대책에 최적인 컨베이어 체인입니다.
체인의 핀~부시 사이에 압착한 고형 윤활제와, 링크~링크 사이의 씰 기구에 의해, 체인의 마모 신장(피치 신장)을 억제, 종래품의 2배 이상의 마모 수명을 실현했습니다.
컨베이어 체인 FB 사양에 대해 자세히 알아보기

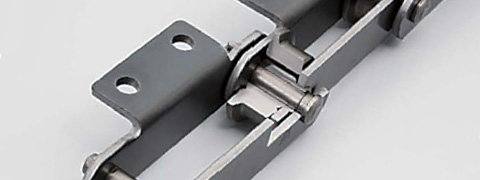

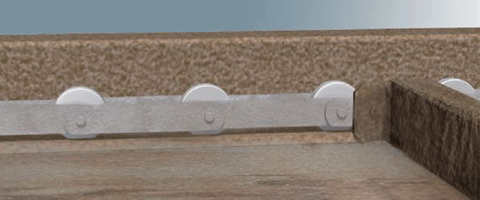

베어링롤러컨베이어체인
롤러 내부에 원통 베어링를 넣은 당사 독자적인 구조. 내분진 사양・내수 사양・ 무급유 사양도 라인 업하고 있습니다. 기존의 컨베이어 체인에서는 어려웠던 덜컥거리는 현상 등의 문제를 해결합니다.
베어링 롤러의 기능
- 체인 주행 저항 감소 (범용 컨베이어 체인의 1/3)
- 롤러 허용 부하의 대폭 UP
베어링 롤러의 효과
- 체인 장력·소요 동력의 경감
- 장기 기장 ・저속 운전시의 샤크리 방지
- 롤러 회전 불량 억제 및 레일 마찰 감소
- 마모 수명 향상 (부시와 롤러 사이)
베어링롤러컨베이어체인에 대해 자세히 알아보기
제품에 관한 문의는 이쪽으로부터
대형 컨베이어 스프로킷 스마트 교체 시리즈
장치의 레이아웃상, 스프로킷의 설치·분리가 어려운 부분에 있어서, 샤프트부 주변의 베어링 부품을 제거하지 않고 스프로킷의 교환을 할 수 있으므로, 공수와 비용의 삭감이 가능합니다.
본 제품에 대한 자세한 내용은 당사에 문의하십시오.
| 타입 | 분할 타입 | 링 대체 치아 타입 | 블록 교체 치형 |
|---|---|---|---|
|
|
|
|
| 특징 |
|
|
|
체커즈아이
한눈에 수명을 알 수있는 마모 한계 마크 부착 스프로킷 입니다. 고객의 점검 작업을 간단하게 할 수 있습니다. 또한, 점검 시간·공수의 대폭 삭감이 가능합니다.
청소 공장

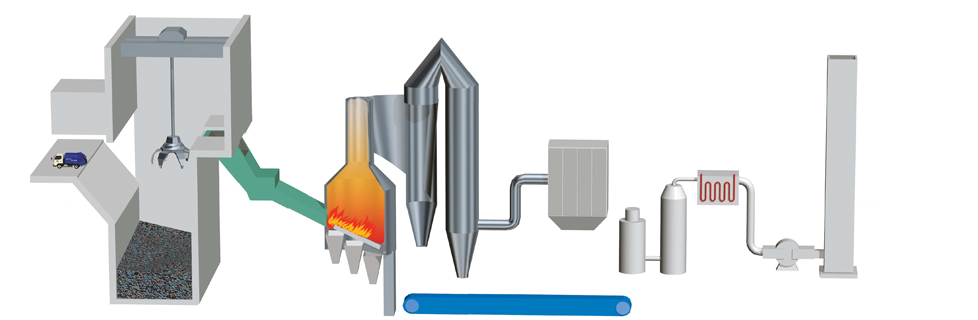

폐기물 소각 시설
소각 시설에서도, 츠바키의 제품은 채용되고 있습니다.
각종 호퍼·플랫홈(댐핑 BOX)에는, 전동 실린더 파워실린더가, 압입 송풍기에서는 캠 클러치 박스, 낙하 재 반송이나 슬래그 반송에서는, 특수 용도용 대형 컨베이어가 활약하고 있습니다.

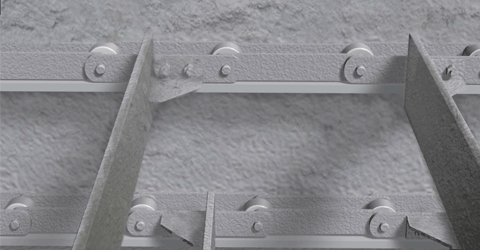

재반송 컨베이어에서 활약하는 대형 컨베이어 체인
재 이송 컨베이어
비회 반송 컨베이어
주회, 비회를 반송하는 컨베이어용으로 전용 설계된 컨베이어 체인입니다.
습식・건식 재에 의한 체인의 굴곡이나, 롤러 회전의 결함 대책 사양, 또, 부식 대책・마모 대책 사양을 라인 업하고 있습니다. 고객의 예산에 따른 대책 사양으로 총 비용 절감에 기여합니다.
사용 환경에 따른 결함과 대책 사양 - 츠바키의 컨베이어 체인으로 문제 해결 -
습식 재 이송
내환경 컨베이어 체인을 권장합니다.
로라의 흔들림이 크다!
핀과 부시 사이
부식 대책 사양 RT
롤러가 회전하지 않으면 RT 사양에 가장 적합한 클리어런스 설정 사양을 제안합니다.
또한 수명 향상
AM/AP 사양
- 부식 대책 재질 사용
- 최적의 클리어런스 설정
체인 성장이 빠릅니다!
핀과 부시 사이
부식 대책 사양 MT
굴곡이 나쁜 경우에는 MT사양에 최적인 클리어런스 설정 사양을 제안합니다.
또한 수명 향상
FP 사양
- 부식 대책 재질 사용
- 최적의 클리어런스 설정
건식 재 이송
강력한 컨베이어 체인을 권장합니다.
로라의 흔들림이 크다!
핀과 부시 사이
부식 대책 사양 ATA사양
AT사양에 대해 부시~롤러간 내마모 성능이 2배
롤러가 회전하지 않는 경우는, AT・ ATA사양에 최적인 클리어런스 설정의 사양을 제안합니다.
또한 수명 향상
AA/AG 사양
- 굴곡 불량·롤러 회전 불량 대책
- 최적의 클리어런스 설정
체인 성장이 빠릅니다!
핀과 부시 사이
부식 대책 사양 CT・BT
굴곡이 나쁜 경우는 CT・ BT사양에 최적인 클리어런스 설정의 사양을 제안합니다.
또한 수명 향상
FB/FG 사양
- FB 사양: BT사양의 2배의 마모 수명
- FG사양: 굴곡 불량・롤러 회전 불량 대책
대형 컨베이어 체인에 대해 자세히 알아보기
제품에 관한 문의는 이쪽으로부터

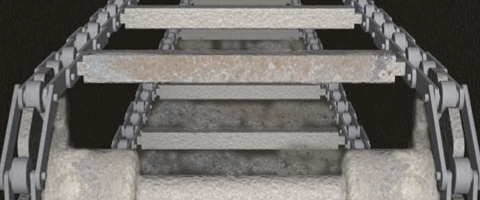

슬래그 반송 컨베이어용 컨베이어 체인
폐기물이나 재 등을 용융·고형화시킨 슬래그를 반송하는 컨베이어에 전용 설계한 컨베이어 체인입니다. 용융 슬래그에 의한 마모 대책과 수질(pH값) 변화에 의한 부식 대책을 실시하고 있습니다.
컨베이어 체인 YP 사양
대형 컨베이어 체인에 대해 자세히 알아보기
제품에 관한 문의는 이쪽으로부터

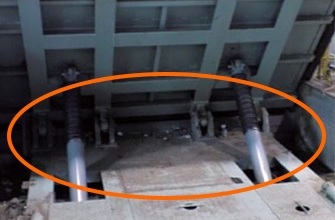

각종 호퍼 플랫폼 (덤핑 BOX) -파워실린더 T 시리즈 -
파워실린더 T 시리즈는 AC(교류) 전원으로 사용할 수 있는 대추력 타입의 전동 실린더입니다. 용도, 추력, 속도에 맞추어 광범위한 기종을 준비하고 있습니다. 고온 환경용으로 내열 사양 등 특수 브레이크 모터의 대응도 가능합니다.
파워실린더 채용의 장점
- 전 기종이 브레이크 모터 부착을 채용. 확실한 하중 유지가 가능하므로 안전하게 사용할 수 있습니다.
- 고속・고빈도의 조건하에서도 고효율 볼 나사의 채용에 의해 장수명입니다.
파워실린더 T 시리즈에 대해 자세히 알아보기
제품에 관한 문의는 이쪽으로부터

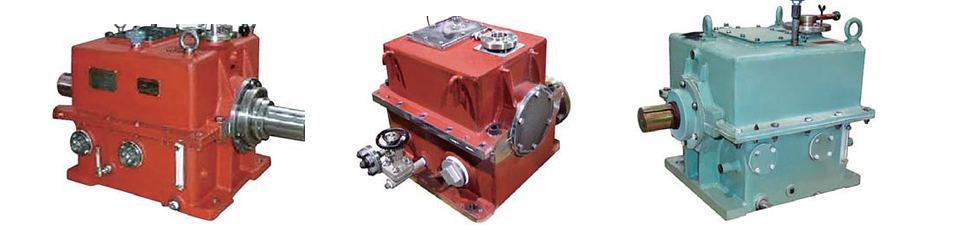

압입 송풍기 -캠 클러치 박스-
캠 클러치 박스는 캠 클러치를 케이스 안에 넣은 연속 고속 공전 전용 타입입니다. 에너지 절약 팬, 동력 회수 펌프에도 적합합니다.

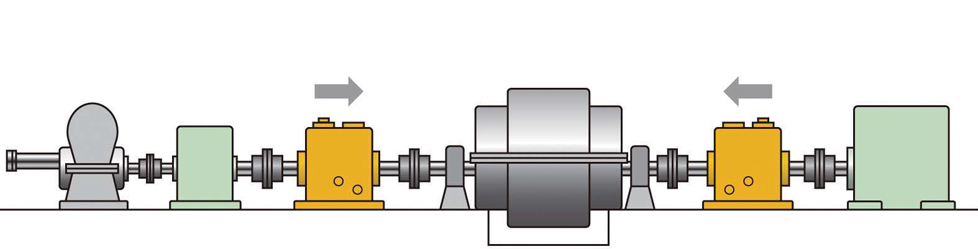

캠 클러치 박스 설치 예
터빈
감속기
캠 클러치 A
송풍기
캠 클러치 B
모터
메인 모터로 팬을 구동할 때는 캠 클러치 B가 맞물려, 캠 클러치 A는 공전. 잉여 스팀은 스팀 터빈으로 팬을 구동 할 때 반대입니다.
캠 클러치 박스에 대해 자세히 알아보기
제품에 관한 문의는 이쪽으로부터

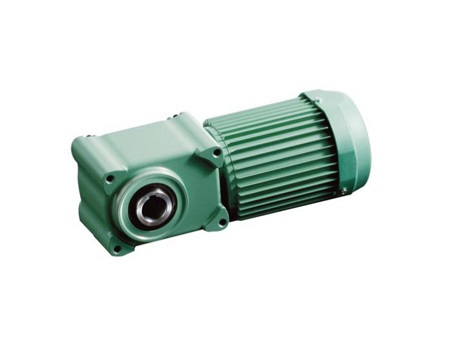

긴 수명과 콤팩트를 겸비한, 츠바키의 기어 모터

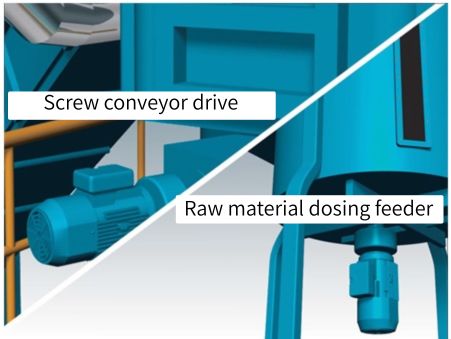

츠바키의 기어 모터는 스크류 컨베이어 구동이나 원료 정량 공급기에 채용되고 있습니다.
기어 마모분의 침입을 막아, 오일 씰의 장수명화를 실현하는 필터 사양(입력 오일 씰부) 등, 시대에 맞는 하이그레이드인 품질을 갖추고 있습니다.
기어 모터에 대해 자세히 알아보기
제품에 관한 문의는 이쪽으로부터

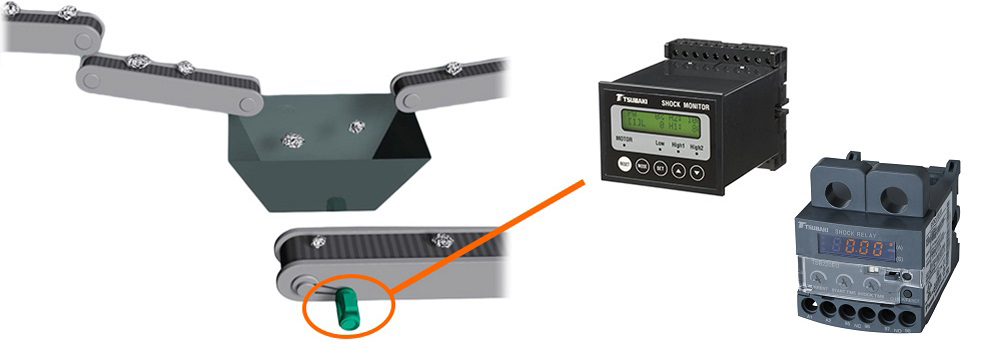

컨베이어의 이상을 신속하게 검출, 사고의 미연화를 제안 -쇼크 릴레이 · 쇼크 모니터-
츠바키의 쇼크 릴레이, 쇼크 모니터는, 제어반에 수납하기 위해 목 쓰레기등의 혼입이 없고, 확실한 과부하 보호를 실현합니다.
쇼크 릴레이
다기능 모델에서 이코노미 모델까지 폭넓은 라인업.
과부하로 인한 과전류를 감지하고 릴레이 신호를 출력하여 장치를 보호합니다.
쇼크 모니터
전력 검지식으로, 보다 정밀하게 과부하를 검지, 센서로서도 사용 가능
저속 컨베이어의 과부하 검출에 최적이며, 반송량에 따라 자동으로 과부하 판정 레벨의 추종도 가능합니다.
전기식 과부하 보호 기기에 대해 자세히 알아보기
제품에 관한 문의는 이쪽으로부터

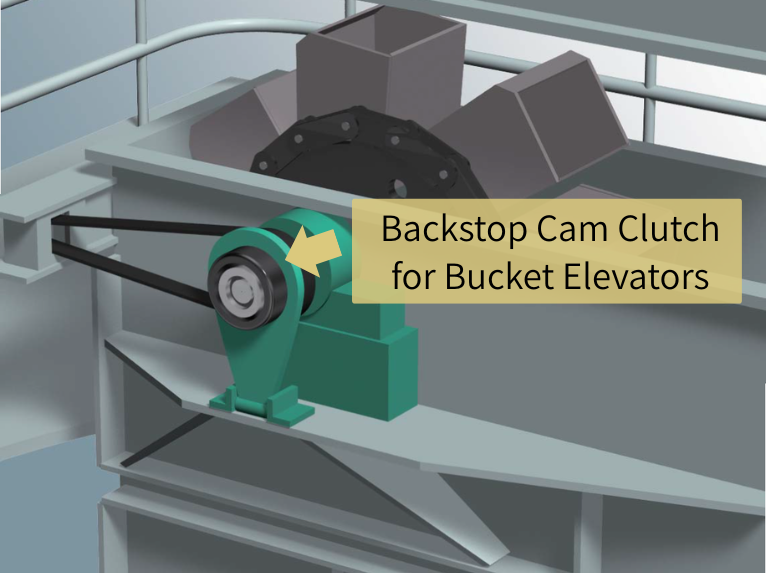

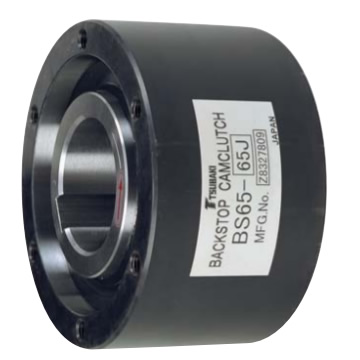

컨베이어의 저속 역전 방지용 캠 클러치
- 만전의 방진 대책
- 전용 캠으로 높은 신뢰성
캠 클러치에 대해 자세히 알아보기
제품에 관한 문의는 이쪽으로부터
청소 공장
관련 상품 소개

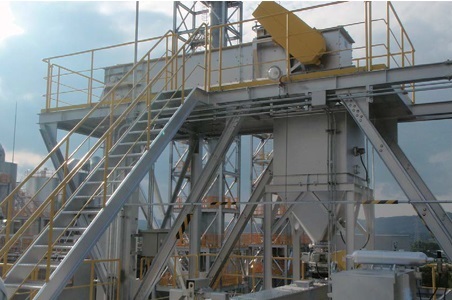

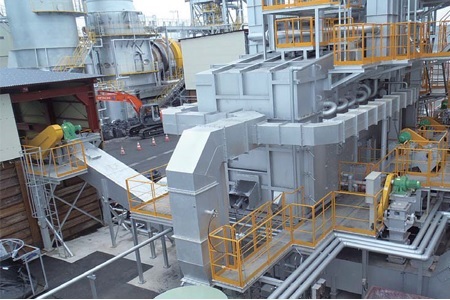

NFV 플라이트 베어는 일반 분립체는 물론, 수송성이 나쁜 것, 부착성이 강한 것 등의 수송물을 용이하게 운반해, 게다가 다양한 레이아웃에 대응할 수 있는, 터프함과 사용 용이성을 겸비한 컨베이어입니다.
그 용도는 최근 점점 퍼지고 있습니다.

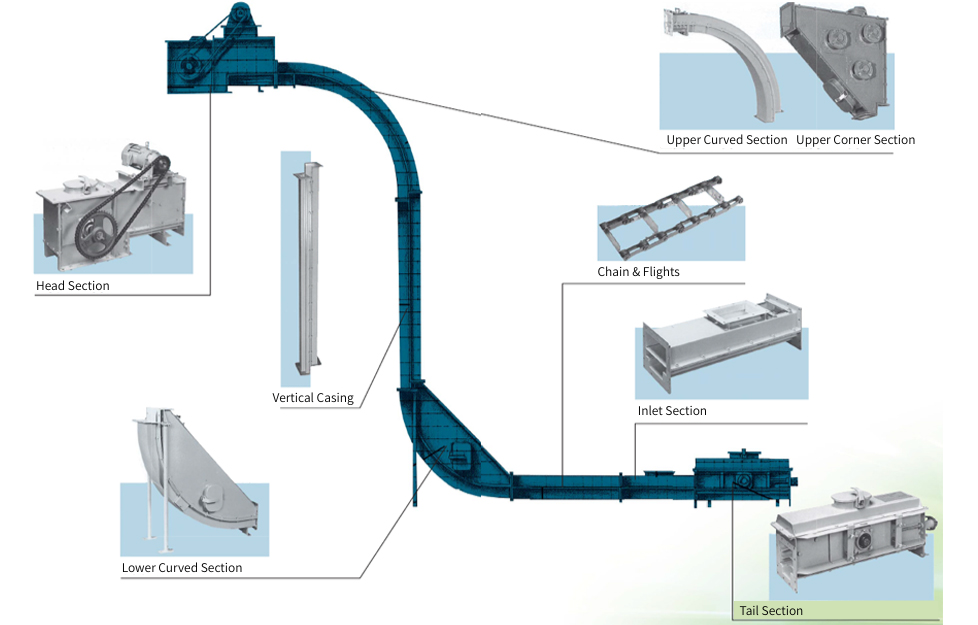

분립체 등의 반송 -츠바키 NFV 비행 베어-
구조 및 수송 원리
밀폐 케이스 내의 2조의 체인에 장착된 비행은 수평부에서는 플로우 컨베이어의, 수직부에서는 버킷 엘리베이터의 원리로 수송물을 확실히 반송합니다.
자유로운 레이아웃
수평(경사), 수평+수직(경사), 수평+수직(경사)+수평 등 자유로운 레이아웃을 계획할 수 있습니다.
투입·배출에 융통성이 있습니다
수평부에 있어서는 투입구, 배출구를 복수 개소 설치할 수 있습니다.
컴팩트하고 경제적
수송 단면이 작은 데다, 수송물을 수평부에서 공급·배출하기 때문에, 건물 안에서도 설비가 매우 컴팩트하게 정리해, 설치 공사도 간단합니다.
최적의 컨베이어 체인 사용
컨베이어 체인은 컨베이어의 중요한 부품입니다. 당사는 수년간의 실적을 바탕으로 비행 베어에 가장 적합한 체인을 사용하고 있습니다.
보수・점검이 용이
요소에 원터치 창을 마련함과 동시에 각 케이스는 분할형으로 하고 있으므로 보수 점검이 용이합니다.
방진·방수 구조
기체는 완전한 밀폐 구조이므로 수송물의 비산에 의한 손실이나, 분진 누출에 의한 더러움 등이 없습니다. 또한 옥외에 그대로 설치할 수 있습니다.
NFV 비행 베어에 대해 자세히 알아보기
제품에 관한 문의는 이쪽으로부터
