天井部ユニットをワイヤー昇降方式よりも省スペースに

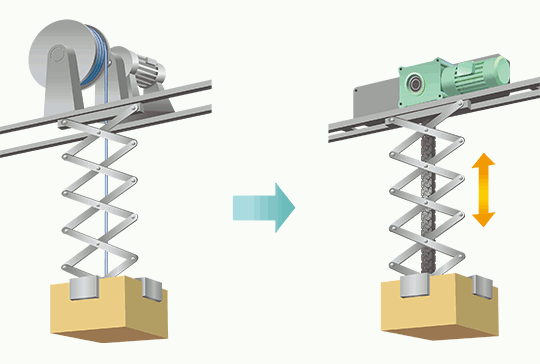

コンベヤで流れてくる製品をパレットに移載する吊り下げユニットの昇降をワイヤー方式からジップチェーンアクチュエータに置き換えることで高さ方向の省スペース化を実現することができました。
← →
| 도전 | 산업 | 용도 | 제품군 |
|---|---|---|---|
| 省スペース | 식품·음료 | 직선 이동 | 직선 작동기 |
도전
従来はワイヤーを使った吊り下げ方式を採用していましたが、ワイヤーを巻き取る機構が必要で吊り下げユニットの天井部分にスペースの確保が必要なため、天井が低いエンドユーザ様へも装置を採用いただけるよう、コンパクトな昇降機構を探していました。
채용 제품
짚 체인 액추에이터
맞물림 체인(짚 체인)은, 2개의 체인이 지퍼와 같이 맞물려, 1개의 견고한 막대 모양이 되어 「밀기・끌어당김」을 할 수 있는 당사 독자 개발의 체인입니다.
짚 체인 액추에이터 는이 메커니즘을 채택한 완전히 새로운 직선 작동기 입니다.
짚 체인을 컴팩트한 케이스에 수납할 수 있기 때문에, 종래의 직선 작동기에 비해 압도적인 공간 절약화를 실현했습니다.
고속・고빈도 운전에 대응해, 유・공압 실린더에 비해 사용 전력량도 대폭 삭감할 수 있습니다.
고정밀도로 다점 정지가 가능하고, 설치 방향도 자유입니다.
제품 채용에 의한 효과
ジップチェーンアクチュエータを採用したことで吊り下げユニットを昇降させるために必要な機構がコンパクトになり、課題としていた装置の天井部分の省スペース化が実現できました。
これにより装置全体の高さを抑えることができ、高さの制限があったエンドユーザ様に採用いただくことも可能になりました。
