타이밍 벨트 PX 벨트 RC사양에 대해서
2024年6月
1.대상품
| 타이밍 벨트 PX 벨트 | ：P5M・P8M・P14M 끝없는 벨트 |
| 같은 | : P2M・P3M・P5M・P8M 롱벨트 |
※ 시나야카 530과 내수 사양은 대상외입니다.
2. 변경 내용
(1) 형번：사양기호「RC」가 추가됩니다.
| P5M · P8M · P14M 끝없는 벨트 | [예]: | BG500P5M10-RC |
| P2M・P3M・P5M・P8M 롱벨트 | [예]: | BG-P2M4-RC-H＋□□□.□M 미터(단수) |
| BG-P3M6-RC-T□□□M 정척 | ||
| BG-P5M10-RC-□□□□Y 잇수 지정 |
(2) 성능
| 성능 | 현행품에 대해 ○：변경 있음, -：변경 없음 | ||||
|---|---|---|---|---|---|
| P2M･P3M 롱벨트 |
P5M･P8M 끝없는 벨트 롱벨트 |
P14M 끝없는 벨트 |
|||
| 1 | 수명 판단 가능 | 베이지색 칫솔 채용 | ○ | ○ | ○ |
| 2 | 고무 가루 비산 감소 | 현행품비 -50% | ○ | ○ | ○ |
| 3 | 설치장력 저감 ※ | 현행품비 최대-10% | - | ○ | - |
| 4 | 시나야카사 업(굽힘 강성) | 현행품비 -20% | - | ○ | - |
| 5 | 설치장력 안정화 (초기 신장) | 현행품비 -20% | - | ○ | ○ |
| 6 | 굴곡 피로성 향상 | 현행품비 1.3배 | - | ○ | - |
※ 설치장력의 수치는 이하와 같습니다.
| 벨트 폭 [mm] |
현행품 [N] | RC사양 [N] | ||
|---|---|---|---|---|
| 권장값 | 최대값 | 권장값 | 최대값 | |
| 10 | 108 | 147 | 97 | 132 |
| 15 | 167 | 225 | 154 | 209 |
| 25 | 304 | 412 | 276 | 376 |
| 벨트 폭 [mm] |
현행품 [N] | RC사양 [N] | ||
|---|---|---|---|---|
| 권장값 | 최대값 | 권장값 | 최대값 | |
| 15 | 225 | 294 | 203 | 265 |
| 25 | 382 | 510 | 363 | 473 |
| 40 | 657 | 860 | 617 | 807 |
| 60 | 1040 | 1370 | 982 | 1283 |

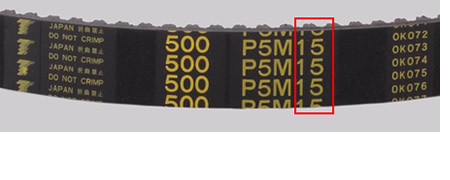

(3) 배면 마크：폭 표기가 없어집니다.
현행품

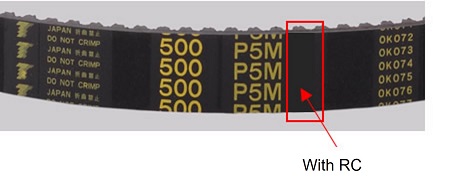

RC사양 (이미지 이미지)

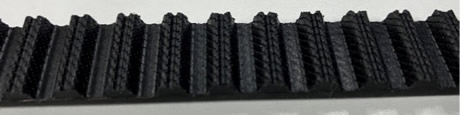

(4) 칫솔의 색
현행품
RC사양

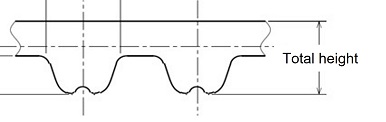

(5) 단위 질량 및 치수 (전체 높이)
| 단위 질량 [g/(mm 폭 × m 길이)] |
전체 높이 [mm] |
|||
|---|---|---|---|---|
| 현행품 | RC사양 | 현행품 | RC사양 | |
| P2M | 1.4 | 1.4 | 1.3 | 1.3 |
| P3M | 2.0 | 2.0 | 2.1 | 2.1 |
| P5M | 4.1 | 3.8 | 3.6 | 3.6 |
| P8M | 5.6 | 5.1 | 5.5 | 5.0 |
| P14M | 9.8 | 8.6 | 9.1 | 8.4 |
