파일럿 홀 시리즈 스테인리스 타입 주요 제원
RS60-1B□T-SS

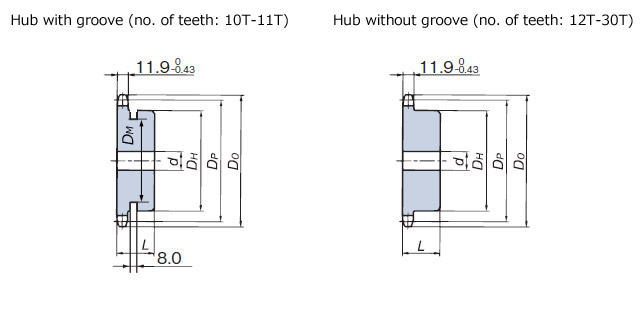

[클릭으로 확대]
PDF 외형도
아래 표를 참조하십시오
DXF 도형 · 3DCAD 데이터
아래 표를 참조하십시오
| ※ | CAD 데이터는 캐데나스 웹 투 캐드(주)의 CAD 도면라이브러리 사이트 「PARTcommunity」에의 링크에 의해 제공하겠습니다. |
| ※ | CAD 데이터 및 PARTcommunity에 대한 문의는 캐데나스 웹 투 캐드로 문의하십시오. 【캐데나스·웹·투·캐드 주식회사】TEL: (03)5961-5031 FAX: (03)5961-5032 |
형번 표시 예
| RS60 | - | 1 | B | 21T | - | SS |
| | 사이즈 |
| 열수 |
| 허브 형식 |
| 잇수 |
| 사양 기호 SS: 스테인리스 SST: 스테인리스 타입 내마모 사양 P: 엔지니어링 플라스틱 |
||
주요 치수·가격· 배달
| 형번 | 잇수 | 피치원 지름 DP mm |
외경 DO mm |
파일럿 홀 d mm |
최대 축 구멍 직경 d mm |
허브 외경 DH mm |
허브 길이 L mm |
허브 그루브 외경 DM mm |
개략 질량 kg |
DXF 도형 3DCAD 데이터 PDF 도면 |
희망 가격 | 배달 | 핏보어 축 구멍 가공품 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RS60-1B10T-SS | 10 | 61.65 | 70 | 12.7 | 30 | 49 | 32 | 37 | 0.49 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS60-1B11T-SS | 11 | 67.62 | 76 | 12.7 | 32 | 51 | 32 | 45 | 0.60 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS60-1B12T-SS | 12 | 73.6 | 83 | 12.7 | 32 | 51 | 32 | --- | 0.69 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS60-1B13T-SS | 13 | 79.6 | 89 | 15.9 | 35 | 57 | 32 | --- | 0.81 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS60-1B14T-SS | 14 | 85.61 | 95 | 15.9 | 39.5 | 62 | 32 | --- | 0.96 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS60-1B15T-SS | 15 | 91.63 | 101 | 15.9 | 45.5 | 68 | 32 | --- | 1.1 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS60-1B16T-SS | 16 | 97.65 | 107 | 15.9 | 47.5 | 73 | 32 | --- | 1.3 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS60-1B17T-SS | 17 | 103.67 | 113 | 15.9 | 47.5 | 73 | 32 | --- | 1.4 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS60-1B18T-SS | 18 | 109.70 | 119 | 15.9 | 55 | 83 | 40 | --- | 2.0 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS60-1B19T-SS | 19 | 115.74 | 126 | 15.9 | 55 | 83 | 40 | --- | 2.1 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS60-1B20T-SS | 20 | 121.78 | 132 | 15.9 | 55 | 83 | 40 | --- | 2.2 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS60-1B21T-SS | 21 | 127.82 | 138 | 15.9 | 55 | 83 | 40 | --- | 2.3 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS60-1B22T-SS | 22 | 133.86 | 144 | 15.9 | 55 | 83 | 40 | --- | 2.5 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS60-1B23T-SS | 23 | 139.90 | 150 | 18 | 55 | 83 | 40 | --- | 2.5 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS60-1B24T-SS | 24 | 145.95 | 156 | 18 | 55 | 83 | 40 | --- | 2.6 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS60-1B25T-SS | 25 | 151.99 | 162 | 18 | 55 | 83 | 40 | --- | 2.7 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS60-1B26T-SS | 26 | 158.04 | 168 | 18 | 55 | 83 | 40 | --- | 2.9 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS60-1B27T-SS | 27 | 164.09 | 174 | 18 | 55 | 83 | 40 | --- | 3.0 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS60-1B28T-SS | 28 | 170.14 | 180 | 18 | 55 | 83 | 40 | --- | 3.1 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS60-1B30T-SS | 30 | 182.25 | 193 | 18 | 55 | 83 | 40 | --- | 3.4 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
