파일럿 홀 시리즈 엔지니어링 플라스틱 프라 타입 주요 제원

RS60-1B□T-P


[클릭으로 확대]

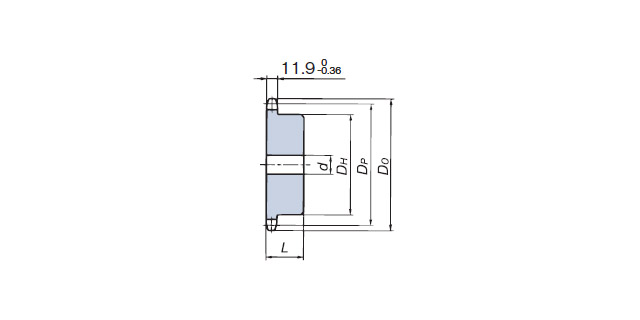

PDF 외형도

아래 표를 참조하십시오

형번 표시 예

RS60 - 1 B 21T - P
|
사이즈		 |
열수		 |
허브 형식		 |
잇수		 |
사양 기호
SS: 스테인리스
SST: 스테인리스 타입 내마모 사양
P: 엔지니어링 플라스틱

주요 치수·가격· 배달

형번  잇수 피치원
지름
DP
mm		 외경
DO
mm		 파일럿 홀
d
mm		 최대
축 구멍 직경
d
mm		 허브
외경
DH
mm		 허브
길이
L
mm		 개략
질량
kg		 PDF
드로잉		 희망 가격 배달
RS60-1B13T-P 13 79.60 88 15.9 30 57 32 0.12 PDF 문의하십시오 문의하십시오
RS60-1B14T-P 14 85.61 93 15.9 32 62 32 0.14 PDF 문의하십시오 문의하십시오
RS60-1B15T-P 15 91.62 99 15.9 35 68 32 0.16 PDF 문의하십시오 문의하십시오
RS60-1B16T-P 16 97.65 107 15.9 42 73 32 0.19 PDF 문의하십시오 문의하십시오
RS60-1B17T-P 17 103.67 113 15.9 50 80 32 0.21 PDF 문의하십시오 문의하십시오
RS60-1B18T-P 18 109.71 119 15.9 52 85 40 0.30 PDF 문의하십시오 문의하십시오
RS60-1B20T-P 20 121.78 132 15.9 60 95 40 0.38 PDF 문의하십시오 문의하십시오
RS60-1B22T-P 22 133.86 144 15.9 65 110 40 0.51 PDF 문의하십시오 문의하십시오
RS60-1B24T-P 24 145.95 156 18 70 120 40 0.57 PDF 문의하십시오 문의하십시오
RS60-1B25T-P 25 151.99 162 18 70 120 40 0.59 PDF 문의하십시오 문의하십시오
RS60-1B26T-P 26 158.04 168 18 70 120 40 0.62 PDF 문의하십시오 문의하십시오
RS60-1B28T-P 28 170.14 180 18 70 120 40 0.65 PDF 문의하십시오 문의하십시오
RS60-1B30T-P 30 182.25 193 18 70 120 40 0.70 PDF 문의하십시오 문의하십시오
