파일럿 홀 시리즈 스테인리스 타입 주요 제원
RS50-1B□T-SS
[클릭으로 확대]

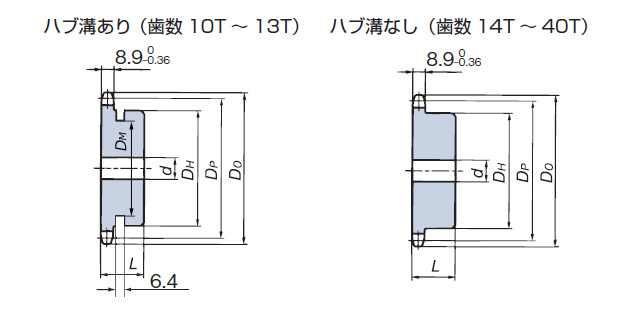

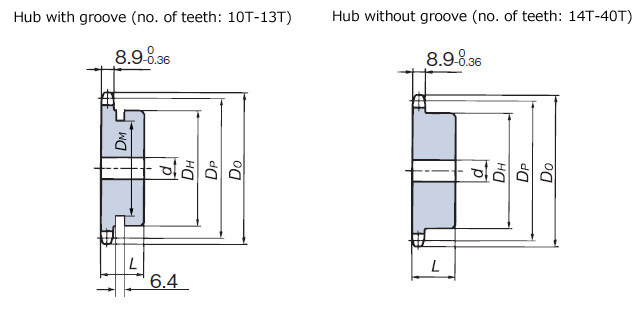

PDF 외형도
아래 표를 참조하십시오
DXF 도형 · 3DCAD 데이터
아래 표를 참조하십시오
| ※ | CAD 데이터는 캐데나스 웹 투 캐드(주)의 CAD 도면라이브러리 사이트 「PARTcommunity」에의 링크에 의해 제공하겠습니다. |
| ※ | CAD 데이터 및 PARTcommunity에 대한 문의는 캐데나스 웹 투 캐드로 문의하십시오. 【캐데나스·웹·투·캐드 주식회사】TEL: (03)5961-5031 FAX: (03)5961-5032 |
형번 표시 예
| RS50 | - | 1 | B | 21T | - | SS |
| | 사이즈 |
| 열수 |
| 허브 형식 |
| 잇수 |
| 사양 기호 SS: 스테인리스 SST: 스테인리스 타입 내마모 사양 P: 엔지니어링 플라스틱 |
||
주요 치수·가격· 배달
| 형번 | 잇수 | 피치원 지름 DP mm |
외경 DO mm |
파일럿 홀 d mm |
최대 축 구멍 직경 d mm |
허브 외경 DH mm |
허브 길이 L mm |
허브 그루브 외경 DM mm |
개략 질량 kg |
DXF 도형 3DCAD 데이터 PDF 도면 |
희망 가격 | 배달 | 핏보어 축 구멍 가공품 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RS50-1B10T-SS | 10 | 51.37 | 58 | 9.5 | 22 | 40 | 25 | 32 | 0.27 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS50-1B11T-SS | 11 | 56.35 | 64 | 12.7 | 25 | 46 | 25 | 37 | 0.33 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS50-1B12T-SS | 12 | 61.34 | 69 | 12.7 | 32 | 51 | 25 | 42 | 0.41 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS50-1B13T-SS | 13 | 66.33 | 74 | 12.7 | 32 | 51 | 25 | 47 | 0.46 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS50-1B14T-SS | 14 | 71.34 | 79 | 12.7 | 32 | 52 | 25 | --- | 0.52 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS50-1B15T-SS | 15 | 76.35 | 84 | 12.7 | 35 | 57 | 25 | --- | 0.62 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS50-1B16T-SS | 16 | 81.37 | 89 | 12.7 | 40 | 62 | 25 | --- | 0.72 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS50-1B17T-SS | 17 | 86.39 | 94 | 12.7 | 45.5 | 67 | 25 | --- | 0.83 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS50-1B18T-SS | 18 | 91.42 | 100 | 12.7 | 47.5 | 72 | 28 | --- | 1.0 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS50-1B19T-SS | 19 | 96.45 | 105 | 12.7 | 47.5 | 73 | 28 | --- | 1.1 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS50-1B20T-SS | 20 | 101.48 | 110 | 12.7 | 47.5 | 73 | 28 | --- | 1.2 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS50-1B21T-SS | 21 | 106.51 | 115 | 15.9 | 47.5 | 73 | 28 | --- | 1.2 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS50-1B22T-SS | 22 | 111.55 | 120 | 15.9 | 47.5 | 73 | 28 | --- | 1.3 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS50-1B23T-SS | 23 | 116.59 | 125 | 15.9 | 47.5 | 73 | 28 | --- | 1.3 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS50-1B24T-SS | 24 | 121.62 | 130 | 15.9 | 47.5 | 73 | 28 | --- | 1.4 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS50-1B25T-SS | 25 | 126.66 | 135 | 15.9 | 47.5 | 73 | 28 | --- | 1.5 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS50-1B26T-SS | 26 | 131.70 | 140 | 18 | 48 | 73 | 28 | --- | 1.5 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS50-1B27T-SS | 27 | 136.74 | 145 | 18 | 48 | 73 | 28 | --- | 1.5 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS50-1B28T-SS | 28 | 141.79 | 150 | 18 | 48 | 73 | 28 | --- | 1.6 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS50-1B30T-SS | 30 | 151.87 | 161 | 18 | 48 | 73 | 28 | --- | 1.8 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS50-1B32T-SS | 32 | 161.96 | 171 | 18 | 48 | 73 | 28 | --- | 1.9 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS50-1B34T-SS | 34 | 172.05 | 181 | 18 | 48 | 73 | 28 | --- | 2.1 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS50-1B35T-SS | 35 | 177.10 | 186 | 18 | 48 | 73 | 28 | --- | 2.2 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS50-1B36T-SS | 36 | 182.15 | 191 | 23 | 55 | 83 | 35 | --- | 2.7 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS50-1B38T-SS | 38 | 192.24 | 201 | 23 | 55 | 83 | 35 | --- | 2.9 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS50-1B40T-SS | 40 | 202.33 | 211 | 23 | 55 | 83 | 35 | --- | 3.1 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
