파일럿 홀 시리즈 엔지니어링 플라스틱 프라 타입 주요 제원

RS50-1B□T-P


[클릭으로 확대]

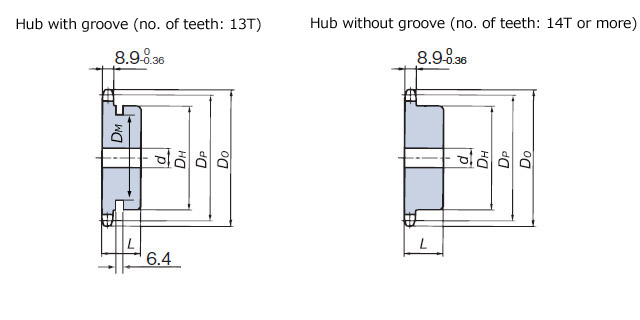

PDF 외형도

아래 표를 참조하십시오

형번 표시 예

RS50 - 1 B 21T - P
|
사이즈		 |
열수		 |
허브 형식		 |
잇수		 |
사양 기호
SS: 스테인리스
SST: 스테인리스 타입 내마모 사양
P: 엔지니어링 플라스틱

주요 치수·가격· 배달

형번  잇수 피치원
지름
DP
mm		 외경
DO
mm		 파일럿 홀
d
mm		 최대
축 구멍 직경
d
mm		 허브
외경
DH
mm		 허브
길이
L
mm		 허브 그루브
외경
DM
mm		 개략
질량
kg		 PDF
드로잉		 희망 가격 배달
RS50-1B13T-P 13 66.34 73 12.7 25 51 25 47 0.07 PDF 문의하십시오 문의하십시오
RS50-1B14T-P 14 71.34 78 12.7 28 52 25 --- 0.08 PDF 문의하십시오 문의하십시오
RS50-1B15T-P 15 76.35 83 12.7 30 57 25 --- 0.09 PDF 문의하십시오 문의하십시오
RS50-1B16T-P 16 81.37 89 12.7 32 62 25 --- 0.11 PDF 문의하십시오 문의하십시오
RS50-1B17T-P 17 86.39 93 12.7 35 67 25 --- 0.12 PDF 문의하십시오 문의하십시오
RS50-1B18T-P 18 91.42 98 12.7 40 72 28 --- 0.15 PDF 문의하십시오 문의하십시오
RS50-1B20T-P 20 101.48 110 15.9 50 80 28 --- 0.20 PDF 문의하십시오 문의하십시오
RS50-1B22T-P 22 111.55 120 15.9 55 90 28 --- 0.24 PDF 문의하십시오 문의하십시오
RS50-1B24T-P 24 121.62 130 15.9 60 100 28 --- 0.29 PDF 문의하십시오 문의하십시오
RS50-1B25T-P 25 126.66 135 15.9 60 100 28 --- 0.31 PDF 문의하십시오 문의하십시오
RS50-1B26T-P 26 131.70 140 18 65 110 28 --- 0.34 PDF 문의하십시오 문의하십시오
RS50-1B28T-P 28 141.79 150 18 70 120 28 --- 0.40 PDF 문의하십시오 문의하십시오
RS50-1B30T-P 30 151.87 161 18 70 120 28 --- 0.43 PDF 문의하십시오 문의하십시오
