파일럿 홀 시리즈 스테인리스 타입 주요 제원

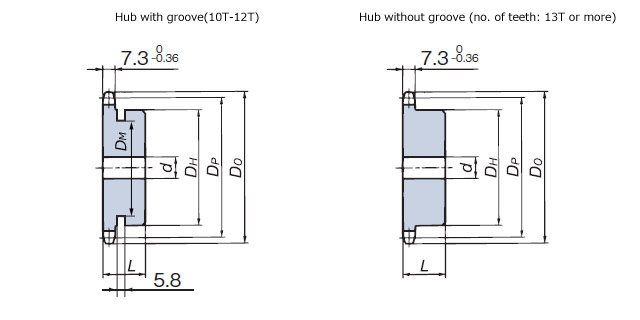

RS40-1B□T-SS
[클릭으로 확대]
PDF 외형도
아래 표를 참조하십시오
DXF 도형 · 3DCAD 데이터
아래 표를 참조하십시오
| ※ | CAD 데이터는 캐데나스 웹 투 캐드(주)의 CAD 도면라이브러리 사이트 「PARTcommunity」에의 링크에 의해 제공하겠습니다. |
| ※ | CAD 데이터 및 PARTcommunity에 대한 문의는 캐데나스 웹 투 캐드로 문의하십시오. 【캐데나스·웹·투·캐드 주식회사】TEL: (03)5961-5031 FAX: (03)5961-5032 |
형번 표시 예
| RS40 | - | 1 | B | 21T | - | SS |
| | 사이즈 |
| 열수 |
| 허브 형식 |
| 잇수 |
| 사양 기호 SS: 스테인리스 SST: 스테인리스 타입 내마모 사양 P: 엔지니어링 플라스틱 |
||
주요 치수·가격· 배달
| 형번 | 잇수 | 피치원 지름 DP mm |
외경 DO mm |
파일럿 홀 d mm |
최대 축 구멍 직경 d mm |
허브 외경 DH mm |
허브 길이 L mm |
허브 그루브 외경 DM mm |
개략 질량 kg |
DXF 도형 3DCAD 데이터 PDF 도면 |
희망 가격 | 배달 | 핏보어 축 구멍 가공품 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RS40-1B10T-SS | 10 | 41.10 | 47 | 9.5 | 16.5 | 32 | 22 | 25 | 0.14 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS40-1B11T-SS | 11 | 45.08 | 51 | 9.5 | 20 | 37 | 22 | 30 | 0.19 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS40-1B12T-SS | 12 | 49.07 | 55 | 9.5 | 22 | 40 | 22 | 32 | 0.22 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS40-1B13T-SS | 13 | 53.07 | 59 | 9.5 | 20 | 37 | 22 | --- | 0.23 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS40-1B14T-SS | 14 | 57.07 | 63 | 9.5 | 24 | 42 | 22 | --- | 0.28 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS40-1B15T-SS | 15 | 61.08 | 67 | 9.5 | 28.5 | 46 | 22 | --- | 0.34 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS40-1B16T-SS | 16 | 65.10 | 71 | 12.7 | 30 | 50 | 22 | --- | 0.40 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS40-1B17T-SS | 17 | 69.12 | 76 | 12.7 | 32 | 54 | 22 | --- | 0.46 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS40-1B18T-SS | 18 | 73.14 | 80 | 12.7 | 35 | 57 | 22 | --- | 0.51 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS40-1B19T-SS | 19 | 77.16 | 84 | 12.7 | 39.5 | 62 | 22 | --- | 0.59 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS40-1B20T-SS | 20 | 81.18 | 88 | 12.7 | 45.5 | 67 | 25 | --- | 0.76 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS40-1B21T-SS | 21 | 85.21 | 92 | 12.7 | 45.5 | 71 | 25 | --- | 0.85 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS40-1B22T-SS | 22 | 89.24 | 96 | 12.7 | 50 | 75 | 25 | --- | 0.95 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS40-1B23T-SS | 23 | 93.27 | 100 | 12.7 | 50 | 77 | 25 | --- | 1.0 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS40-1B24T-SS | 24 | 97.30 | 104 | 12.7 | 42 | 63 | 25 | --- | 0.84 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS40-1B25T-SS | 25 | 101.33 | 108 | 12.7 | 42 | 63 | 25 | --- | 0.88 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS40-1B26T-SS | 26 | 105.36 | 112 | 12.7 | 42 | 63 | 25 | --- | 0.92 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS40-1B27T-SS | 27 | 109.40 | 116 | 12.7 | 42 | 63 | 25 | --- | 0.96 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS40-1B28T-SS | 28 | 113.43 | 120 | 12.7 | 42 | 63 | 25 | --- | 1.0 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS40-1B30T-SS | 30 | 121.50 | 128 | 12.7 | 42 | 63 | 25 | --- | 1.1 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS40-1B32T-SS | 32 | 129.57 | 137 | 16 | 45 | 68 | 28 | --- | 1.3 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS40-1B34T-SS | 34 | 137.64 | 145 | 16 | 45 | 68 | 28 | --- | 1.3 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS40-1B35T-SS | 35 | 141.68 | 149 | 16 | 45 | 68 | 28 | --- | 1.4 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS40-1B36T-SS | 36 | 145.72 | 153 | 16 | 45 | 68 | 28 | --- | 1.4 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS40-1B38T-SS | 38 | 153.79 | 161 | 16 | 45 | 68 | 28 | --- | 1.5 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS40-1B40T-SS | 40 | 161.87 | 169 | 16 | 45 | 68 | 28 | --- | 1.6 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
