파일럿 홀 시리즈 엔지니어링 플라스틱 프라 타입 주요 제원

RS40-1B□T-P


[클릭으로 확대]

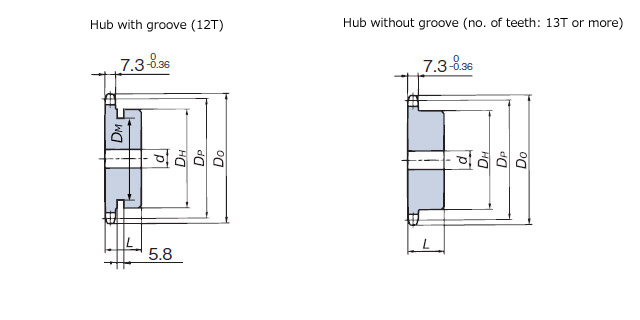

PDF 외형도

아래 표를 참조하십시오

형번 표시 예

RS40 - 1 B 21T - P
|
사이즈		 |
열수		 |
허브 형식		 |
잇수		 |
사양 기호
SS: 스테인리스
SST: 스테인리스 타입 내마모 사양
P: 엔지니어링 플라스틱

주요 치수·가격· 배달

형번  잇수 피치원
지름
DP
mm		 외경
DO
mm		 파일럿 홀
d
mm		 최대
축 구멍 직경
d
mm		 허브
외경
DH
mm		 허브
길이
L
mm		 허브 그루브
외경
DM
mm		 개략
질량
kg		 PDF
드로잉		 가격 배달
RS40-1B12T-P 12 49.07 53 9.5 16 40 22 32 0.03 PDF 문의하십시오 문의하십시오
RS40-1B13T-P 13 53.07 58 12.7 18 37 22 --- 0.04 PDF 문의하십시오 문의하십시오
RS40-1B14T-P 14 57.07 63 12.7 22 42 22 --- 0.04 PDF 문의하십시오 문의하십시오
RS40-1B15T-P 15 61.08 67 12.7 25 46 22 --- 0.05 PDF 문의하십시오 문의하십시오
RS40-1B16T-P 16 65.10 71 12.7 27 50 22 --- 0.06 PDF 문의하십시오 문의하십시오
RS40-1B17T-P 17 69.12 75 12.7 28 54 22 --- 0.07 PDF 문의하십시오 문의하십시오
RS40-1B18T-P 18 73.14 78 12.7 30 57 22 --- 0.08 PDF 문의하십시오 문의하십시오
RS40-1B20T-P 20 81.18 88 12.7 35 67 25 --- 0.11 PDF 문의하십시오 문의하십시오
RS40-1B22T-P 22 89.24 96 12.7 42 75 25 --- 0.14 PDF 문의하십시오 문의하십시오
RS40-1B24T-P 24 97.30 104 12.7 50 80 25 --- 0.16 PDF 문의하십시오 문의하십시오
RS40-1B25T-P 25 101.33 108 12.7 50 80 25 --- 0.17 PDF 문의하십시오 문의하십시오
RS40-1B26T-P 26 105.36 112 12.7 52 85 25 --- 0.18 PDF 문의하십시오 문의하십시오
RS40-1B28T-P 28 113.43 120 12.7 55 90 25 --- 0.21 PDF 문의하십시오 문의하십시오
RS40-1B30T-P 30 121.50 128 12.7 60 100 25 --- 0.26 PDF 문의하십시오 문의하십시오
