파일럿 홀 시리즈 스테인리스 타입 주요 제원
RS35-1B□T-SS
[클릭으로 확대]

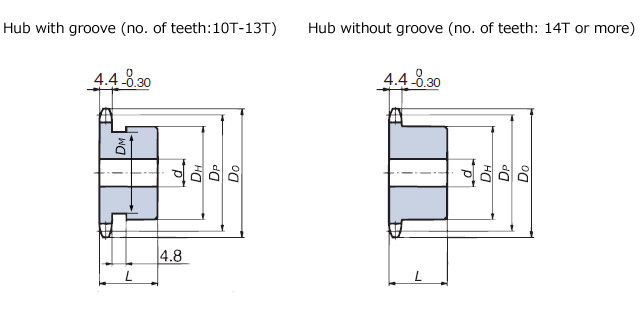

PDF 외형도
아래 표를 참조하십시오
DXF 도형 · 3DCAD 데이터
아래 표를 참조하십시오
| ※ | CAD 데이터는 캐데나스 웹 투 캐드(주)의 CAD 도면라이브러리 사이트 「PARTcommunity」에의 링크에 의해 제공하겠습니다. |
| ※ | CAD 데이터 및 PARTcommunity에 대한 문의는 캐데나스 웹 투 캐드로 문의하십시오. 【캐데나스·웹·투·캐드 주식회사】TEL: (03)5961-5031 FAX: (03)5961-5032 |
형번 표시 예
| RS35 | - | 1 | B | 21T | - | SS |
| | 사이즈 |
| 열수 |
| 허브 형식 |
| 잇수 |
| 사양 기호 SS: 스테인리스 SST: 스테인리스 타입 내마모 사양 P: 엔지니어링 플라스틱 |
||
주요 치수·가격· 배달
| 형번 | 잇수 | 피치원 지름 DP mm |
외경 DO mm |
파일럿 홀 d mm |
최대 축 구멍 직경 d mm |
허브 외경 DH mm |
허브 길이 L mm |
허브 그루브 외경 DM mm |
개략 질량 kg |
DXF 도형 3DCAD 데이터 PDF 도면 |
희망 가격 | 배달 | 핏보어 축 구멍 가공품 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RS35-1B10T-SS | 10 | 30.82 | 35 | 8 | 12 | 25 | 20 | 18 | 0.08 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS35-1B11T-SS | 11 | 33.81 | 38 | 8 | 14 | 27 | 20 | 22 | 0.09 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS35-1B12T-SS | 12 | 36.8 | 41 | 8 | 16.5 | 31 | 20 | 24 | 0.12 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS35-1B13T-SS | 13 | 39.8 | 44 | 9.5 | 18 | 32 | 20 | 28 | 0.12 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS35-1B14T-SS | 14 | 42.8 | 47 | 9.5 | 16.5 | 30 | 20 | --- | 0.12 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS35-1B15T-SS | 15 | 45.81 | 51 | 9.5 | 19 | 35 | 20 | --- | 0.16 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS35-1B16T-SS | 16 | 48.82 | 54 | 9.5 | 20 | 37 | 20 | --- | 0.19 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS35-1B17T-SS | 17 | 51.84 | 57 | 9.5 | 24 | 41 | 20 | --- | 0.22 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS35-1B18T-SS | 18 | 54.85 | 60 | 9.5 | 24.5 | 44 | 20 | --- | 0.25 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS35-1B19T-SS | 19 | 57.87 | 63 | 9.5 | 28.5 | 47 | 20 | --- | 0.28 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS35-1B20T-SS | 20 | 60.89 | 66 | 9.5 | 30 | 50 | 20 | --- | 0.32 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS35-1B21T-SS | 21 | 63.91 | 69 | 9.5 | 32 | 53 | 20 | --- | 0.36 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS35-1B22T-SS | 22 | 66.93 | 72 | 9.5 | 32 | 53 | 20 | --- | 0.37 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS35-1B23T-SS | 23 | 69.95 | 75 | 9.5 | 32 | 53 | 20 | --- | 0.40 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS35-1B24T-SS | 24 | 72.97 | 78 | 9.5 | 32 | 53 | 22 | --- | 0.43 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS35-1B25T-SS | 25 | 76 | 81 | 12.7 | 32 | 53 | 22 | --- | 0.44 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS35-1B26T-SS | 26 | 79.02 | 84 | 12.7 | 32 | 53 | 22 | --- | 0.45 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS35-1B27T-SS | 27 | 82.05 | 87 | 12.7 | 32 | 53 | 22 | --- | 0.46 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS35-1B28T-SS | 28 | 85.07 | 90 | 12.7 | 32 | 53 | 22 | --- | 0.48 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS35-1B30T-SS | 30 | 91.12 | 96 | 12.7 | 32 | 53 | 22 | --- | 0.51 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS35-1B32T-SS | 32 | 97.18 | 102 | 12.7 | 32 | 53 | 22 | --- | 0.54 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS35-1B34T-SS | 34 | 103.23 | 109 | 12.7 | 32 | 53 | 22 | --- | 0.57 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS35-1B35T-SS | 35 | 106.26 | 112 | 12.7 | 32 | 53 | 22 | --- | 0.59 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS35-1B36T-SS | 36 | 109.29 | 115 | 12.7 | 32 | 53 | 22 | --- | 0.61 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS35-1B38T-SS | 38 | 115.34 | 121 | 13 | 42 | 63 | 25 | --- | 0.82 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
| RS35-1B40T-SS | 40 | 121.40 | 127 | 13 | 42 | 63 | 25 | --- | 0.85 | DXF・3DCAD | 문의하십시오 | 문의하십시오 | 축 구멍 추가 가공 검색 | |
