파일럿 홀 시리즈 엔지니어링 플라스틱 프라 타입 주요 제원

RS35-1B□T-P


[클릭으로 확대]

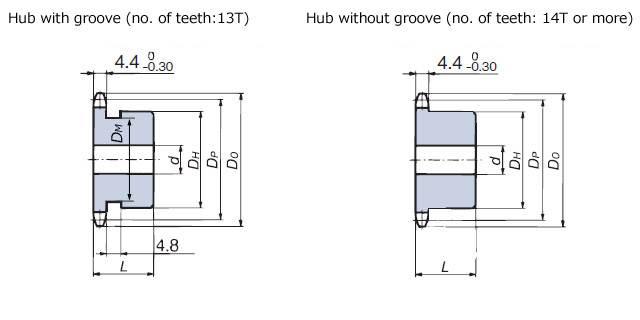

PDF 외형도

아래 표를 참조하십시오

형번 표시 예

RS35 - 1 B 21T - P
|
사이즈		 |
열수		 |
허브 형식		 |
잇수		 |
사양 기호
SS: 스테인리스
SST: 스테인리스 타입 내마모 사양
P: 엔지니어링 플라스틱

주요 치수·가격· 배달

형번  잇수 피치원
지름
DP
mm		 외경
DO
mm		 파일럿 홀
d
mm		 최대
축 구멍 직경
d
mm		 허브
외경
DH
mm		 허브
길이
L
mm		 허브 그루브
외경
DM
mm		 개략
질량
kg		 PDF
드로잉		 가격 배달
RS35-1B13T-P 13 39.80 44 9.5 14 32 20 28 0.02 PDF 문의하십시오 문의하십시오
RS35-1B14T-P 14 42.80 46 9.5 15 30 20 --- 0.02 PDF 문의하십시오 문의하십시오
RS35-1B15T-P 15 45.81 51 9.5 17 35 20 --- 0.02 PDF 문의하십시오 문의하십시오
RS35-1B16T-P 16 48.82 53 9.5 19 37 20 --- 0.03 PDF 문의하십시오 문의하십시오
RS35-1B17T-P 17 51.84 57 9.5 22 41 20 --- 0.03 PDF 문의하십시오 문의하십시오
RS35-1B18T-P 18 54.85 60 12.7 22 44 20 --- 0.04 PDF 문의하십시오 문의하십시오
RS35-1B20T-P 20 60.89 66 12.7 27 50 20 --- 0.05 PDF 문의하십시오 문의하십시오
RS35-1B22T-P 22 66.93 72 12.7 28 53 20 --- 0.06 PDF 문의하십시오 문의하십시오
RS35-1B24T-P 24 72.97 78 12.7 32 60 22 --- 0.08 PDF 문의하십시오 문의하십시오
RS35-1B25T-P 25 76.00 81 12.7 32 60 22 --- 0.08 PDF 문의하십시오 문의하십시오
RS35-1B26T-P 26 79.02 83 12.7 35 65 22 --- 0.09 PDF 문의하십시오 문의하십시오
RS35-1B28T-P 28 85.07 90 12.7 40 70 22 --- 0.10 PDF 문의하십시오 문의하십시오
RS35-1B30T-P 30 91.12 96 12.7 42 75 22 --- 0.12 PDF 문의하십시오 문의하십시오
