수처리용 컨베이어 스프로킷 BF형

구동용 BF 체인형 스프로킷 입니다.

특징

  • 2할(C할형)·교환치식(링 교체)을 라인업, 교환 공수를 대폭 단축하고, 축의 분해 불필요로 스프로킷 또는 마모부만의 교환으로 부품 비용과 폐기물을 삭감, 메인터넌스 효율 향상·코스트 저감·폐기물 저감에 공헌합니다.

카탈로그 · 취급설명서

형번 표시 예

BF형 스프로킷

BF120N - 1C 15T Q - TS
|
적용 체인 크기		 ｜
｜
｜		 |
잇수		 |
이끝 경화 처리		 |
유형
무기호: 일체형
TS：일체 2할(C할형)

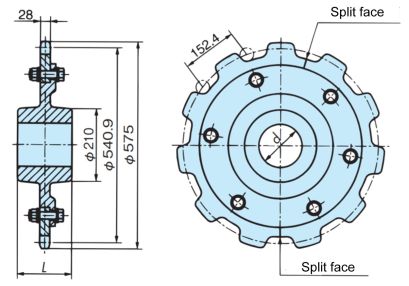

RK：링 교체치(D할형)
열수 · 허브 형식
  • 1. 스프로킷의 형상 타입은 아래 표에서 선택하십시오.
  • 구조 사양 기호
    일체형 무기호
    일체 2할(C할형) TS
    치형 블록 교체 치아 BK
    링 대체 치아(D할형) RK
  • 2. 재질의 조합은 아래 표와 같습니다.
  • ※치아부재질이 SCS2, FCD600의 경우는, 이끝 경화 처리를 하고 있습니다.
    구조 재질
    허브부・암부 주물 구조 SCS2、FCD600、SCS13
    용접 구조 SS400＋S25C(허브부 및 암부)
    치아 일체형·TS(C할형) SCS2 또는 FCD600
    RK(D할형) SCS2 또는 수지제 중 하나를 선택하십시오.
    BK(치형 블록 대체 치아) SCS2
  • 3. 허브 길이의 배분이 좌우로 다른 경우는 각 치수를 지시해 주십시오.
  • 4.도장 사양은 지정되는 관공청 등에 따라 다르므로 반드시 고객 사양을 참조하신 후 지시해 주십시오.
    당사 표준 사양의 파일럿 홀 품은 징크리치 프라이머 1회입니다. 마무리 홀품은 진클리치 프라이머 1회, 에폭시 수지 도포 2회입니다.
    수지, SCS13, 스테인리스 300 시리즈는 무도장입니다. 공통으로 축 구멍부, 허브 단면은 프리빈유 도포합니다.
  • 5. 사양을 명확하게 하기 위해 도면 등에서 지시해 주십시오.

상품 일람

  • 【제품에 관한 주의 사항】
  • ・구동축의 축경, 키치수, 종동축의 슬리브 외경치수 및 허브치수는 사용명시에 지시해 주십시오.
    ・표준적인 잇수를 기재하고 있습니다만, 상기 이외의 잇수 치수에 대해서도 제작 가능합니다. 별도용명해 주십시오.
    ・체인의 롤러 재질이 스테인리스 300 시리즈 또는 수지일 때는, 스프로킷은 특형 사양이 됩니다.
    ・ 각 허브 조립식의 경우, 마무리 구멍을 지시해 주십시오. 마무리 구멍의 최대 축 직경은 160mm까지입니다.
    ·    부는 참고이며, 표준품 치수가 아닙니다. 견적 의뢰시에는, 각각의 치수 및 잇수를 지시해 주시거나, 도면의 첨부를 부탁합니다.
    ・기재 치수는 칭호 치수이며 실제 치수와 다른 경우가 있습니다.
    ・ 잇수 25 이하는 C 타입만이 됩니다.
일체형 일체 2할(C할형) 링 대체 치아(D할형)

BF형(BF형 체인의 정보는 이쪽)

적용 체인 크기 스프로킷 형번 타입 피치
P		 잇수 외경
ΦDO		 피치원
지름
ΦDP		 치폭
T		 허브 치수(참고값) 파일럿 홀
d
(참고 값)		 축경
(참고 값)		 개략
질량
kg		 DXF 도형
3DCAD 데이터		 PDF 도면
직경 ΦDH 긴 L
BF120N BF120N-1C15TQ 일체형 38.1 15 202 183.25 24 110 100 55 65 9 DXF・3DCAD 문의하십시오
BF120N-1C23TQ 38.1 23 300 279.8 24 120 100 55 75 17 DXF・3DCAD 문의하십시오
BF120N-1C40TQ 38.1 40 507 485.6 24 170 130 80 105 49 DXF・3DCAD 문의하십시오
BF120N-1C45TQ 38.1 45 568 546.19 24 170 130 75 105 50 DXF・3DCAD 문의하십시오
BF120N-1C40TQ-TS 일체 2할(C할형) 38.1 40 507 485.6 24 170 130 80 105 49 문의하십시오 문의하십시오
BF120N-1C45TQ-TS 38.1 45 568 546.19 24 170 130 75 105 50 문의하십시오 문의하십시오
BF120N-1C40TQ-RK 링 대체 치아(D할형) 38.1 40 507 485.6 24 170 130 80 105 49 문의하십시오 문의하십시오
BF120N-1C45TQ-RK 38.1 45 568 546.19 24 170 130 75 105 50 문의하십시오 문의하십시오
BF140 BF140-1C11TQ 일체형 44.45 11 178 157.78 24 100 100 40 60 8 DXF・3DCAD 문의하십시오
BF140-1C23TQ 44.45 23 350 326.44 24 120 100 55 70 21 DXF・3DCAD 문의하십시오
BF140-1C35TQ 44.45 35 521 495.88 24 150 100 50 90 45 DXF・3DCAD 문의하십시오
BF140-1C40TQ 44.45 40 591 566.54 24 170 110 60 105 60 DXF・3DCAD 문의하십시오
BF140-1C45TQ 44.45 45 662 637.22 24 170 110 60 105 73 DXF・3DCAD 문의하십시오
BF140-1C50TQ 44.45 50 733 707.91 24 170 110 60 105 87 DXF・3DCAD 문의하십시오
BF140-1C35TQ-TS 일체 2할(C할형) 44.45 35 521 495.88 24 150 100 50 90 45 문의하십시오 문의하십시오
BF140-1C40TQ-TS 44.45 40 591 566.54 24 170 110 60 105 60 문의하십시오 문의하십시오
BF140-1C45TQ-TS 44.45 45 662 637.22 24 170 110 60 105 73 문의하십시오 문의하십시오
BF140-1C50TQ-TS 44.45 50 733 707.91 24 170 110 60 105 87 문의하십시오 문의하십시오
BF140-1C35TQ-RK 링 대체 치아(D할형) 44.45 35 521 495.88 24 150 100 50 90 45 문의하십시오 문의하십시오
BF140-1C40TQ-RK 44.45 40 591 566.54 24 170 110 60 105 60 문의하십시오 문의하십시오
BF140-1C45TQ-RK 44.45 45 662 637.22 24 170 110 60 105 73 문의하십시오 문의하십시오
BF140-1C50TQ-RK 44.45 50 733 707.91 24 170 110 60 105 87 문의하십시오 문의하십시오
BF140E BF140E-1C11TQ 일체형 44.45 11 178 157.78 24 100 100 40 60 8 DXF・3DCAD 문의하십시오
BF140E-1C23TQ 44.45 23 350 326.44 24 120 100 55 70 21 DXF・3DCAD 문의하십시오
BF140E-1C35TQ 44.45 35 521 495.88 24 150 100 50 90 45 DXF・3DCAD 문의하십시오
BF140E-1C40TQ 44.45 40 591 566.54 24 170 110 60 105 60 DXF・3DCAD 문의하십시오
BF140E-1C45TQ 44.45 45 662 637.22 24 170 110 60 105 73 DXF・3DCAD 문의하십시오
BF140E-1C50TQ 44.45 50 733 707.91 24 170 110 60 105 87 DXF・3DCAD 문의하십시오
BF140E-1C35TQ-TS 일체 2할(C할형) 44.45 35 521 495.88 24 150 100 50 90 45 문의하십시오 문의하십시오
BF140E-1C40TQ-TS 44.45 40 591 566.54 24 170 110 60 105 60 문의하십시오 문의하십시오
BF140E-1C45TQ-TS 44.45 45 662 637.22 24 170 110 60 105 73 문의하십시오 문의하십시오
BF140E-1C50TQ-TS 44.45 50 733 707.91 24 170 110 60 105 87 문의하십시오 문의하십시오
BF140E-1C35TQ-RK 링 대체 치아(D할형) 44.45 35 521 495.88 24 150 100 50 90 45 문의하십시오 문의하십시오
BF140E-1C40TQ-RK 44.45 40 591 566.54 24 170 110 60 105 60 문의하십시오 문의하십시오
BF140E-1C45TQ-RK 44.45 45 662 637.22 24 170 110 60 105 73 문의하십시오 문의하십시오
BF140E-1C50TQ-RK 44.45 50 733 707.91 24 170 110 60 105 87 문의하십시오 문의하십시오
BF160 BF160-1C11TQ 일체형 50.8 11 203 180.31 30 115 120 40 70 12 DXF・3DCAD 문의하십시오
BF160-1C17TQ 50.8 17 302 276.46 30 130 120 65 80 18 DXF・3DCAD 문의하십시오
BF160-1C23TQ 50.8 23 400 373.07 30 130 120 55 80 29 DXF・3DCAD 문의하십시오
BF160-1C25TQ 50.8 25 433 405.32 30 190 170 80 115 55 DXF・3DCAD 문의하십시오
BF160-1C30TQ 50.8 30 514 485.99 30 170 110 60 105 55 DXF・3DCAD 문의하십시오
BF160-1C35TQ 50.8 35 595 566.71 30 170 110 60 105 71 DXF・3DCAD 문의하십시오
BF160-1C40TQ 50.8 40 676 647.47 30 200 130 70 125 98 DXF・3DCAD 문의하십시오
BF160-1C45TQ 50.8 45 757 728.25 30 200 130 70 125 119 DXF・3DCAD 문의하십시오
BF160-1C50TQ 50.8 50 838 809.04 30 200 130 70 125 142 DXF・3DCAD 문의하십시오
BF160-1C25TQ-TS 일체 2할(C할형) 50.8 25 433 405.32 30 190 170 80 115 55 문의하십시오 문의하십시오
BF160-1C30TQ-TS 50.8 30 514 485.99 30 170 110 60 105 55 문의하십시오 문의하십시오
BF160-1C35TQ-TS 50.8 35 595 566.71 30 170 110 60 105 71 문의하십시오 문의하십시오
BF160-1C40TQ-TS 50.8 40 676 647.47 30 200 130 70 125 98 문의하십시오 문의하십시오
BF160-1C45TQ-TS 50.8 45 757 728.25 30 200 130 70 125 119 문의하십시오 문의하십시오
BF160-1C50TQ-TS 50.8 50 838 809.04 30 200 130 70 125 142 문의하십시오 문의하십시오
BF160-1C25TQ-RK 링 대체 치아(D할형) 50.8 25 433 405.32 30 190 170 80 115 55 문의하십시오 문의하십시오
BF160-1C30TQ-RK 50.8 30 514 485.99 30 170 110 60 105 55 문의하십시오 문의하십시오
BF160-1C35TQ-RK 50.8 35 595 566.71 30 170 110 60 105 71 문의하십시오 문의하십시오
BF160-1C40TQ-RK 50.8 40 676 647.47 30 200 130 70 125 98 문의하십시오 문의하십시오
BF160-1C45TQ-RK 50.8 45 757 728.25 30 200 130 70 125 119 문의하십시오 문의하십시오
BF160-1C50TQ-RK 50.8 50 838 809.04 30 200 130 70 125 142 문의하십시오 문의하십시오
BF160E BF160E-1C11TQ 일체형 50.8 11 203 180.31 30 115 120 40 70 12 DXF・3DCAD 문의하십시오
BF160E-1C17TQ 50.8 17 302 276.46 30 130 120 65 80 18 DXF・3DCAD 문의하십시오
BF160E-1C23TQ 50.8 23 400 373.07 30 130 120 55 80 29 DXF・3DCAD 문의하십시오
BF160E-1C25TQ 50.8 25 433 405.32 30 190 170 80 115 55 DXF・3DCAD 문의하십시오
BF160E-1C30TQ 50.8 30 514 485.99 30 170 110 60 105 55 DXF・3DCAD 문의하십시오
BF160E-1C35TQ 50.8 35 595 566.71 30 170 110 60 105 71 DXF・3DCAD 문의하십시오
BF160E-1C40TQ 50.8 40 676 647.47 30 200 130 70 125 98 DXF・3DCAD 문의하십시오
BF160E-1C45TQ 50.8 45 757 728.25 30 200 130 70 125 119 DXF・3DCAD 문의하십시오
BF160E-1C50TQ 50.8 50 838 809.04 30 200 130 70 125 142 DXF・3DCAD 문의하십시오
BF160E-1C25TQ-TS 일체 2할(C할형) 50.8 25 433 405.32 30 190 170 80 115 55 문의하십시오 문의하십시오
BF160E-1C30TQ-TS 50.8 30 514 485.99 30 170 110 60 105 55 문의하십시오 문의하십시오
BF160E-1C35TQ-TS 50.8 35 595 566.71 30 170 110 60 105 71 문의하십시오 문의하십시오
BF160E-1C40TQ-TS 50.8 40 676 647.47 30 200 130 70 125 98 문의하십시오 문의하십시오
BF160E-1C45TQ-TS 50.8 45 757 728.25 30 200 130 70 125 119 문의하십시오 문의하십시오
BF160E-1C50TQ-TS 50.8 50 838 809.04 30 200 130 70 125 142 문의하십시오 문의하십시오
BF160E-1C25TQ-RK 링 대체 치아(D할형) 50.8 25 433 405.32 30 190 170 80 115 55 문의하십시오 문의하십시오
BF160E-1C30TQ-RK 50.8 30 514 485.99 30 170 110 60 105 55 문의하십시오 문의하십시오
BF160E-1C35TQ-RK 50.8 35 595 566.71 30 170 110 60 105 71 문의하십시오 문의하십시오
BF160E-1C40TQ-RK 50.8 40 676 647.47 30 200 130 70 125 98 문의하십시오 문의하십시오
BF160E-1C45TQ-RK 50.8 45 757 728.25 30 200 130 70 125 119 문의하십시오 문의하십시오
BF160E-1C50TQ-RK 50.8 50 838 809.04 30 200 130 70 125 142 문의하십시오 문의하십시오
BF200 BF200-1C11TQ 일체형 63.5 11 254 225.39 36 145 120 50 85 21 DXF・3DCAD 문의하십시오
BF200-1C24TQ 63.5 24 520 486.49 36 160 110 70 95 61 DXF・3DCAD 문의하십시오
BF200-1C35TQ 63.5 35 744 708.39 36 250 160 90 155 150 DXF・3DCAD 문의하십시오
BF200-1C40TQ 63.5 40 845 809.34 36 250 160 90 155 185 DXF・3DCAD 문의하십시오
BF200-1C45TQ 63.5 45 946 910.31 36 280 180 100 175 242 DXF・3DCAD 문의하십시오
BF200-1C35TQ-TS 일체 2할(C할형) 63.5 35 744 708.39 36 250 160 90 155 150 문의하십시오 문의하십시오
BF200-1C40TQ-TS 63.5 40 845 809.34 36 250 160 90 155 185 문의하십시오 문의하십시오
BF200-1C45TQ-TS 63.5 45 946 910.31 36 280 180 100 175 242 문의하십시오 문의하십시오
BF200-1C35TQ-RK 링 대체 치아(D할형) 63.5 35 744 708.39 36 250 160 90 155 150 문의하십시오 문의하십시오
BF200-1C40TQ-RK 63.5 40 845 809.34 36 250 160 90 155 185 문의하십시오 문의하십시오
BF200-1C45TQ-RK 63.5 45 946 910.31 36 280 180 100 175 242 문의하십시오 문의하십시오
BF200E BF200E-1C11TQ 일체형 63.5 11 254 225.39 36 145 120 50 85 21 DXF・3DCAD 문의하십시오
BF200E-1C24TQ 63.5 24 520 486.49 36 160 110 70 95 61 DXF・3DCAD 문의하십시오
BF200E-1C35TQ 63.5 35 744 708.39 36 250 160 90 155 150 DXF・3DCAD 문의하십시오
BF200E-1C40TQ 63.5 40 845 809.34 36 250 160 90 155 185 DXF・3DCAD 문의하십시오
BF200E-1C45TQ 63.5 45 946 910.31 36 280 180 100 175 242 DXF・3DCAD 문의하십시오
BF200E-1C35TQ-TS 일체 2할(C할형) 63.5 35 744 708.39 36 250 160 90 155 150 문의하십시오 문의하십시오
BF200E-1C40TQ-TS 63.5 40 845 809.34 36 250 160 90 155 185 문의하십시오 문의하십시오
BF200E-1C45TQ-TS 63.5 45 946 910.31 36 280 180 100 175 242 문의하십시오 문의하십시오
BF200E-1C35TQ-RK 링 대체 치아(D할형) 63.5 35 744 708.39 36 250 160 90 155 150 문의하십시오 문의하십시오
BF200E-1C40TQ-RK 63.5 40 845 809.34 36 250 160 90 155 185 문의하십시오 문의하십시오
BF200E-1C45TQ-RK 63.5 45 946 910.31 36 280 180 100 175 242 문의하십시오 문의하십시오
BF240 BF240-1C11TQ 일체형 76.2 11 305 270.47 45 150 120 50 90 29 DXF・3DCAD 문의하십시오
BF240-1C37TQ 76.2 37 941 898.52 45 250 150 125 155 250 DXF・3DCAD 문의하십시오
BF240-1C40TQ 76.2 40 1014 971.21 45 250 160 125 155 293 DXF・3DCAD 문의하십시오
BF240-1C37TQ-TS 일체 2할(C할형) 76.2 37 941 898.52 45 250 150 125 155 250 문의하십시오 문의하십시오
BF240-1C40TQ-TS 76.2 40 1014 971.21 45 250 160 125 155 293 문의하십시오 문의하십시오
BF240-1C37TQ-RK 링 대체 치아(D할형) 76.2 37 941 898.52 45 250 150 125 155 250 문의하십시오 문의하십시오
BF240-1C40TQ-RK 76.2 40 1014 971.21 45 250 160 125 155 293 문의하십시오 문의하십시오
