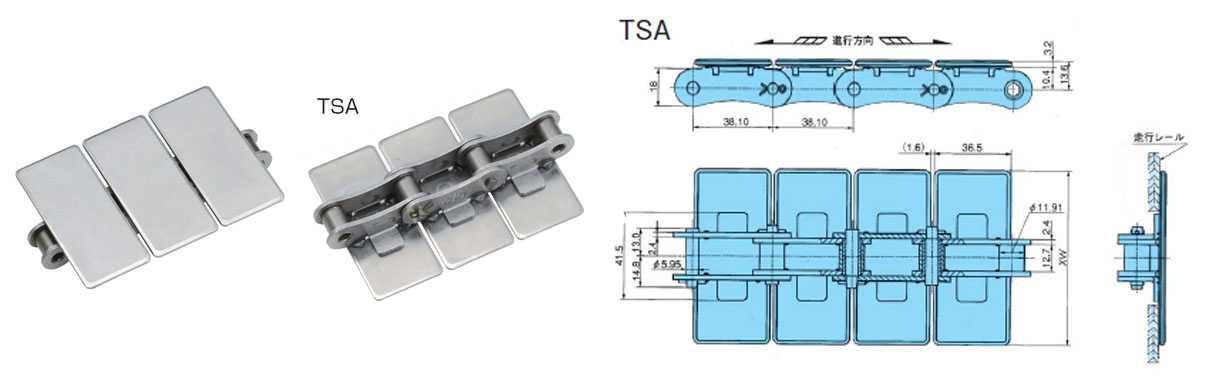

스테인리스 톱체인 TSA형 주요 제원
TSA
특징
- ・ 더블피치체인에 플레이트를 설치한 반송용 체인. 더블피치체인 용 스프로킷 사용할 수 있습니다.
- ・본체 체인에, NP사양, 람다 사양, SS사양도 이용할 수 있습니다.
- ・플레이트의 내마모성을 향상시키는 소입 사양이나, 플레이트 상면에 경질 크롬 도금＋버프 처리한 사양 등이 있어, 워크나 분위기에 맞춘 선정이 가능합니다.
[클릭으로 확대]
| ※ | 3DCAD 데이터는 캐데나스 웹 투 캐드(주)의 CAD 도면라이브러리 사이트 「PARTcommunity」에의 링크에 의해 제공합니다. |
| ※ | 3DCAD 데이터 및 PARTcommunity에 대한 문의는 캐데나스 웹 투 캐드로 문의하십시오. 【캐데나스·웹·투·캐드 주식회사】TEL: (03)5961-5031 FAX: (03)5961-5032 |
카탈로그 · 취급설명서
주요 제원 ·가격· 배달
| 체인 피치 mm |
사양 | 모델 | 상단 플레이트 폭 XW mm |
최대 허용 장력 kN |
개략 질량 kg/m |
사용온도범위 °C |
능력 선도 |
1유니 토 리 넉수 |
|---|---|---|---|---|---|---|---|---|
| 38.1 | 표준 사양 | TSA550 | 55.0 | 2.94 | 2.8 | -10～150 | 능력선도 표시 |
80 |
| TSA635 | 63.5 | 3.0 | ||||||
| TSA762 | 76.2 | 3.3 | ||||||
| TSA826 | 82.6 | 3.5 | ||||||
| TSA950 | 95.0 | 3.8 | ||||||
| TSA1016 | 101.6 | 4.0 | ||||||
| TSA1100 | 110.0 | 4.2 | ||||||
| TSA1143 | 114.3 | 4.3 | ||||||
| TSA1270 | 127.0 | 4.6 | ||||||
| TSA1524 | 152.4 | 5.2 | ||||||
| TSA1905 | 190.5 | 6.1 | ||||||
| 38.1 | NP사양 | TSA550-NP | 55.0 | 2.94 | 2.8 | -10～150 | 능력선도 표시 |
80 |
| TSA635-NP | 63.5 | 3.0 | ||||||
| TSA762-NP | 76.2 | 3.3 | ||||||
| TSA826-NP | 82.6 | 3.5 | ||||||
| TSA950-NP | 95.0 | 3.8 | ||||||
| TSA1016-NP | 101.6 | 4.0 | ||||||
| TSA1100-NP | 110.0 | 4.2 | ||||||
| TSA1143-NP | 114.3 | 4.3 | ||||||
| TSA1270-NP | 127.0 | 4.6 | ||||||
| TSA1524-NP | 152.4 | 5.2 | ||||||
| TSA1905-NP | 190.5 | 6.1 | ||||||
| 38.1 | 람다 사양 | TSA550-LMCNP | 55.0 | 2.94 | 2.8 | -10～150 | 능력선도 표시 |
80 |
| TSA635-LMCNP | 63.5 | 3.0 | ||||||
| TSA762-LMCNP | 76.2 | 3.3 | ||||||
| TSA826-LMCNP | 82.6 | 3.5 | ||||||
| TSA950-LMCNP | 95.0 | 3.8 | ||||||
| TSA1016-LMCNP | 101.6 | 4.0 | ||||||
| TSA1100-LMCNP | 110.0 | 4.2 | ||||||
| TSA1143-LMCNP | 114.3 | 4.3 | ||||||
| TSA1270-LMCNP | 127.0 | 4.6 | ||||||
| TSA1524-LMCNP | 152.4 | 5.2 | ||||||
| TSA1905-LMCNP | 190.5 | 6.1 | ||||||
| 38.1 | SS사양 | TSA550-SS | 55.0 | 1.03 | 2.8 | -20～400 | 능력선도 표시 |
80 |
| TSA635-SS | 63.5 | 3.0 | ||||||
| TSA762-SS | 76.2 | 3.3 | ||||||
| TSA826-SS | 82.6 | 3.5 | ||||||
| TSA950-SS | 95.0 | 3.8 | ||||||
| TSA1016-SS | 101.6 | 4.0 | ||||||
| TSA1100-SS | 110.0 | 4.2 | ||||||
| TSA1143-SS | 114.3 | 4.3 | ||||||
| TSA1270-SS | 127.0 | 4.6 | ||||||
| TSA1524-SS | 152.4 | 5.2 | ||||||
| TSA1905-SS | 190.5 | 6.1 |
노트
1. SS사양의 플레이트 형상은 다른 사양과 약간 다릅니다.
HTP형
[클릭으로 확대]
[클릭으로 확대]
| 체인 피치 kg/m |
사양 | 모델 | 상단 플레이트 폭 XW mm |
최대 허용 장력 kN |
개략 질량 kg/m |
사용온도범위 °C |
능력 선도 |
1유니 토 리 넉수 |
|---|---|---|---|---|---|---|---|---|
| 38.10 | HTP형 | TSA550-HTP | 55.0 | - | - | - | - | - |
| TSA635-HTP | 63.5 | |||||||
| TSA762-HTP | 76.2 | |||||||
| TSA826-HTP | 82.6 | |||||||
| TSA950-HTP | 95.0 | |||||||
| TSA1016-HTP | 101.6 |
노트
1.톱 플레이트의 경도는 HRC40~(본체 체인은 표준 사양 입니다)
2. 주문 생산품입니다.
3. 톱 플레이트의 설치는 리벳팅 됩니다.
적용 스프로킷
※ 형번 클릭으로 상세 정보를 표시합니다. 이미지는 클릭으로 확대됩니다.
  |
|
적용 플라스틱 레일
※ 형번 클릭으로 상세 정보를 표시합니다. 이미지는 클릭으로 확대됩니다.
  |
본 플라스틱 레일은 내열성 및 내약품성을 가지고 있지 않습니다. |
||||||||||||||||||||
