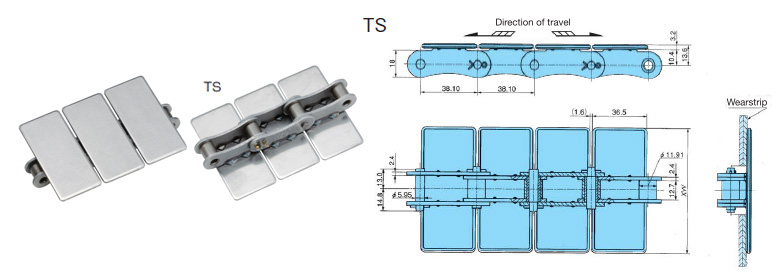

스테인리스 톱체인 TS형 주요 제원
TS
특징
- ・ 더블피치체인에 플레이트를 설치한 반송용 체인. 더블피치체인 용 스프로킷 사용할 수 있습니다.
- ・본체 체인에, NP사양, 람다 사양, SS사양도 이용할 수 있습니다.
- ・플레이트의 내마모성을 향상시키는 소입 사양이나, 플레이트 상면에 경질 크롬 도금＋버프 처리한 사양 등이 있어, 워크나 분위기에 맞춘 선정이 가능합니다.
[클릭으로 확대]
| ※ | 3DCAD 데이터는 캐데나스 웹 투 캐드(주)의 CAD 도면라이브러리 사이트 「PARTcommunity」에의 링크에 의해 제공합니다. |
| ※ | 3DCAD 데이터 및 PARTcommunity에 대한 문의는 캐데나스 웹 투 캐드로 문의하십시오. 【캐데나스·웹·투·캐드 주식회사】TEL: (03)5961-5031 FAX: (03)5961-5032 |
카탈로그 · 취급설명서
주요 제원 ·가격· 배달
| 체인 피치 mm |
사양 | 모델 | 상단 플레이트 폭 XW mm |
최대 허용 장력 kN |
개략 질량 kg/m |
사용온도범위 °C |
능력 선도 |
1유니 토 리 넉수 |
|---|---|---|---|---|---|---|---|---|
| 38.1 | 표준 사양 | TS550 | 55.0 | 2.94 | 2.5 | -10～150 | 능력선도 표시 |
80 |
| TS635 | 63.5 | 2.7 | ||||||
| TS762 | 76.2 | 3.0 | ||||||
| TS826 | 82.6 | 3.2 | ||||||
| TS950 | 95.0 | 3.5 | ||||||
| TS1016 | 101.6 | 3.7 | ||||||
| TS1100 | 110.0 | 3.9 | ||||||
| TS1143 | 114.3 | 4.0 | ||||||
| TS1270 | 127.0 | 4.3 | ||||||
| TS1524 | 152.4 | 4.9 | ||||||
| TS1905 | 190.5 | 5.8 | ||||||
| 38.1 | NP사양 | TS550-NP | 55.0 | 2.94 | 2.5 | -10～150 | 능력선도 표시 |
80 |
| TS635-NP | 63.5 | 2.7 | ||||||
| TS762-NP | 76.2 | 3.0 | ||||||
| TS826-NP | 82.6 | 3.2 | ||||||
| TS950-NP | 95.0 | 3.5 | ||||||
| TS1016-NP | 101.6 | 3.7 | ||||||
| TS1100-NP | 110.0 | 3.9 | ||||||
| TS1143-NP | 114.3 | 4.0 | ||||||
| TS1270-NP | 127.0 | 4.3 | ||||||
| TS1524-NP | 152.4 | 4.9 | ||||||
| TS1905-NP | 190.5 | 5.8 | ||||||
| 38.1 | 람다 사양 | TS550-LMCNP | 55.0 | 2.94 | 2.5 | -10～150 | 능력선도 표시 |
80 |
| TS635-LMCNP | 63.5 | 2.7 | ||||||
| TS762-LMCNP | 76.2 | 3.0 | ||||||
| TS826-LMCNP | 82.6 | 3.2 | ||||||
| TS950-LMCNP | 95.0 | 3.5 | ||||||
| TS1016-LMCNP | 101.6 | 3.7 | ||||||
| TS1100-LMCNP | 110.0 | 3.9 | ||||||
| TS1143-LMCNP | 114.3 | 4.0 | ||||||
| TS1270-LMCNP | 127.0 | 4.3 | ||||||
| TS1524-LMCNP | 152.4 | 4.9 | ||||||
| TS1905-LMCNP | 190.5 | 5.8 | ||||||
| 38.1 | SS사양 | TS550-SS | 55.0 | 1.03 | 2.5 | -20～400 | 능력선도 표시 |
80 |
| TS635-SS | 63.5 | 2.7 | ||||||
| TS762-SS | 76.2 | 3.0 | ||||||
| TS826-SS | 82.6 | 3.2 | ||||||
| TS950-SS | 95.0 | 3.5 | ||||||
| TS1016-SS | 101.6 | 3.7 | ||||||
| TS1100-SS | 110.0 | 3.9 | ||||||
| TS1143-SS | 114.3 | 4.0 | ||||||
| TS1270-SS | 127.0 | 4.3 | ||||||
| TS1524-SS | 152.4 | 4.9 | ||||||
| TS1905-SS | 190.5 | 5.8 |
노트

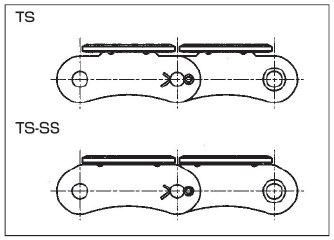

1. SS사양의 플레이트 형상은 다른 사양과 약간 다릅니다.

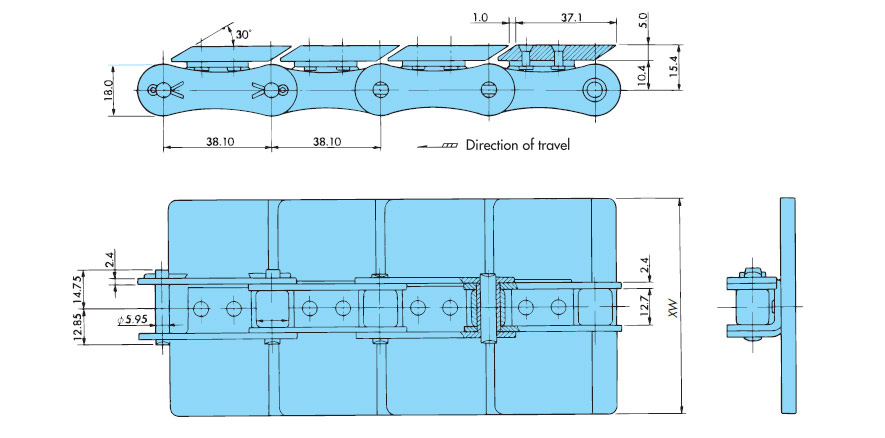

CTP형
[클릭으로 확대]
[클릭으로 확대]
| 체인 피치 kg/m |
사양 | 모델 | 상단 플레이트 폭 XW mm |
최대 허용 장력 kN |
개략 질량 kg/m |
사용온도범위 °C |
능력 선도 |
1유니 토 리 넉수 |
|---|---|---|---|---|---|---|---|---|
| 38.10 | CTP형 | TS635-CTP | 63.5 | - | - | - | - | - |
| TS762-CTP | 76.2 |
노트
1. 주문 생산품입니다.
2. 백벤트 반경이 커지므로, TS형으로부터의 치환의 경우 문의해 주십시오.

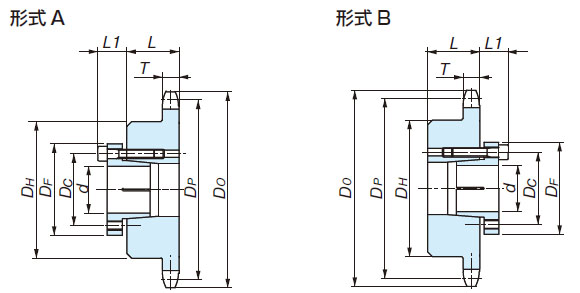

적용 스프로킷
※ 형번 클릭으로 상세 정보를 표시합니다. 이미지는 클릭으로 확대됩니다.
  |
|
적용 액세서리
※ 형번 클릭으로 상세 정보를 표시합니다. 이미지는 클릭으로 확대됩니다.
TS용 분해·연결 공구
 |
|
적용 플라스틱 레일
※ 형번 클릭으로 상세 정보를 표시합니다. 이미지는 클릭으로 확대됩니다.
  |
본 플라스틱 레일은 내열성 및 내약품성을 가지고 있지 않습니다. |
||||||||||||||||||||
