스테인리스 톱체인 TU형 주요 제원
TU
특징
- ・수직 방향으로도 굴곡도 가능한 수평 반송용 체인. 다양한 레이아웃으로 사용할 수 있습니다. (3 차원 레이아웃도 가능)

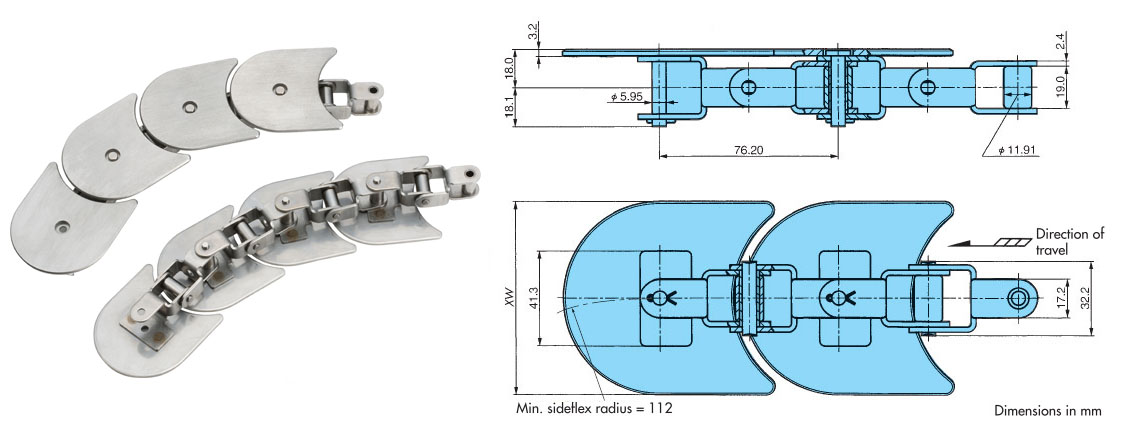

[클릭으로 확대]
| ※ | 3DCAD 데이터는 캐데나스 웹 투 캐드(주)의 CAD 도면라이브러리 사이트 「PARTcommunity」에의 링크에 의해 제공합니다. |
| ※ | 3DCAD 데이터 및 PARTcommunity에 대한 문의는 캐데나스 웹 투 캐드로 문의하십시오. 【캐데나스·웹·투·캐드 주식회사】TEL: (03)5961-5031 FAX: (03)5961-5032 |
카탈로그 · 취급설명서
주요 제원 ·가격· 배달
| 체인 피치 mm |
사양 | 모델 | 상단 플레이트 폭 XW mm |
최대 허용 장력 kN |
개략 질량 kg/m |
사용온도범위 °C |
능력 선도 |
1유니 토 리 넉수 |
|---|---|---|---|---|---|---|---|---|
| 76.20 | 표준 사양 | TU826 | 82.6 | 0.98 | 3.8 | -10～150 | 능력선도 표시 |
40 |
| TU1143 | 114.3 | 4.5 | ||||||
| 76.20 | SS사양 | TU826-SS | 82.6 | 0.98 | 3.8 | -10～150 | 능력선도 표시 |
40 |
| TU1143-SS | 114.3 | 4.5 |
적용 스프로킷
※ 형번 클릭으로 상세 정보를 표시합니다. 이미지는 클릭으로 확대됩니다.
 |
|
적용 플라스틱 레일
※ 형번 클릭으로 상세 정보를 표시합니다. 이미지는 클릭으로 확대됩니다.
  |
본 플라스틱 레일은 내열성 및 내약품성을 가지고 있지 않습니다. |
||||||||||||||||||||
