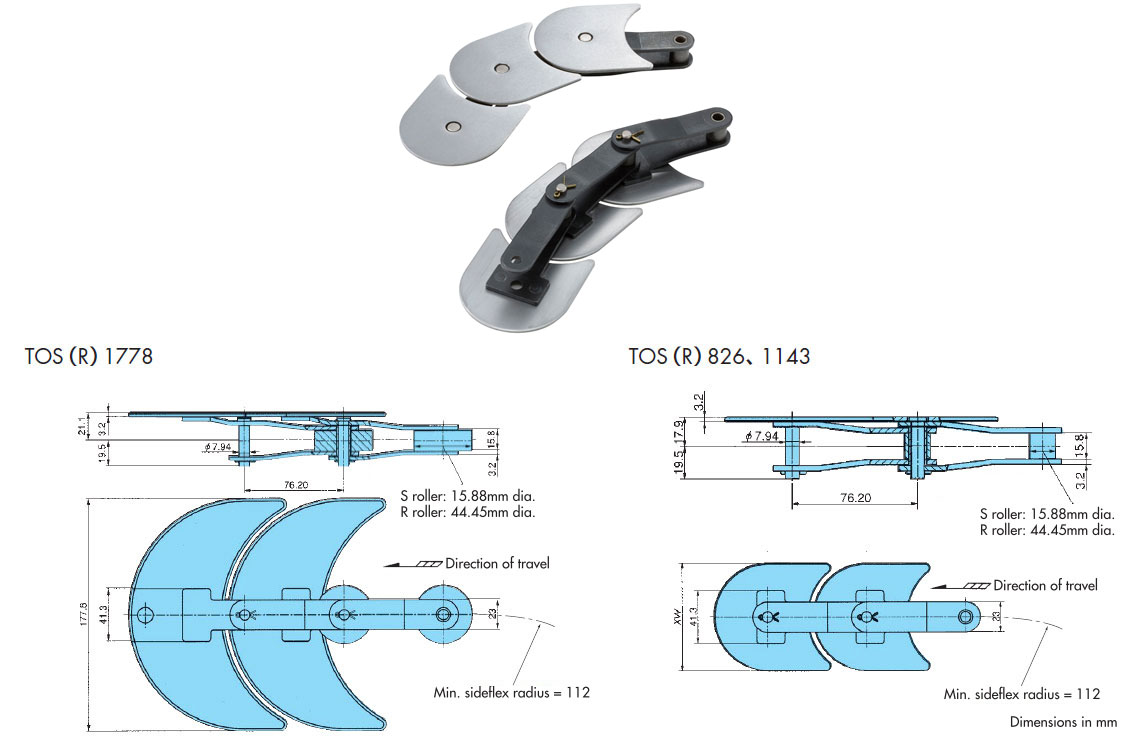

스테인리스 톱체인 TO형 주요 제원
TO
특징
- ・수평 반송용 체인. 작은 공간에서 수평 이송에 이상적입니다.
[클릭으로 확대]
| ※ | 3DCAD 데이터는 캐데나스 웹 투 캐드(주)의 CAD 도면라이브러리 사이트 「PARTcommunity」에의 링크에 의해 제공합니다. |
| ※ | 3DCAD 데이터 및 PARTcommunity에 대한 문의는 캐데나스 웹 투 캐드로 문의하십시오. 【캐데나스·웹·투·캐드 주식회사】TEL: (03)5961-5031 FAX: (03)5961-5032 |
카탈로그 · 취급설명서
주요 제원 ·가격· 배달
| 체인 피치 mm |
사양 | 모델 | 롤러 유형 |
상단 플레이트 폭 XW mm |
최대 허용 장력 kN |
개략 질량 kg/m |
사용온도범위 °C |
능력 선도 |
1유니 토 리 넉수 |
|---|---|---|---|---|---|---|---|---|---|
| 76.20 | 표준 사양 | TOS826 | Sローラ形 | 82.6 | 2.94 | 4.1 | -10～150 | 능력선도 표시 |
40 |
| TOS1143 | Sローラ形 | 114.3 | 4.8 | ||||||
| TOS1778 | Sローラ形 | 177.8 | 6.3 | ||||||
| TOR826 | Rローラ形 | 82.6 | 5.9 | ||||||
| TOR1143 | Rローラ形 | 114.3 | 6.9 | ||||||
| TOR1778 | Rローラ形 | 177.8 | 8.1 | ||||||
| 76.20 | SS사양 | TOS826-SS | Sローラ形 | 82.6 | 1.77 | 4.1 | -10～150 | 능력선도 표시 |
40 |
| TOS1143-SS | Sローラ形 | 114.3 | 4.8 | ||||||
| TOS1778-SS | Sローラ形 | 177.8 | 6.3 | ||||||
| TOR826-SS | Rローラ形 | 82.6 | 5.9 | ||||||
| TOR1143-SS | Rローラ形 | 114.3 | 6.9 | ||||||
| TOR1778-SS | Rローラ形 | 177.8 | 8.1 |
적용 스프로킷
※ 형번 클릭으로 상세 정보를 표시합니다. 이미지는 클릭으로 확대됩니다.
 |
|
적용 플라스틱 레일
※ 형번 클릭으로 상세 정보를 표시합니다. 이미지는 클릭으로 확대됩니다.
  |
본 플라스틱 레일은 내열성 및 내약품성을 가지고 있지 않습니다. |
||||||||||||||||||||
