스프로킷 플라스틱모듈러체인 주요 제원

形番：WT-S6300-16T

[클릭으로 확대]
※상기는 이미지입니다. 정확한 정보는 아래와 도면에서 반드시 확인해 주십시오.

문의하십시오

문의하십시오

※	3D CAD 데이터는 캐데나스 웹 투 캐드(주)의 CAD 도면 라이브러리 사이트 「PARTcommunity」에의 링크에 의해 제공합니다.
※	3DCAD 데이터 및 PARTcommunity에 대한 문의는 캐데나스 웹 투 캐드로 문의하십시오. 　【캐데나스·웹·투·캐드 주식회사】 문의처는, 이쪽(외부 사이트)을 확인해 주세요.

WT6306-W

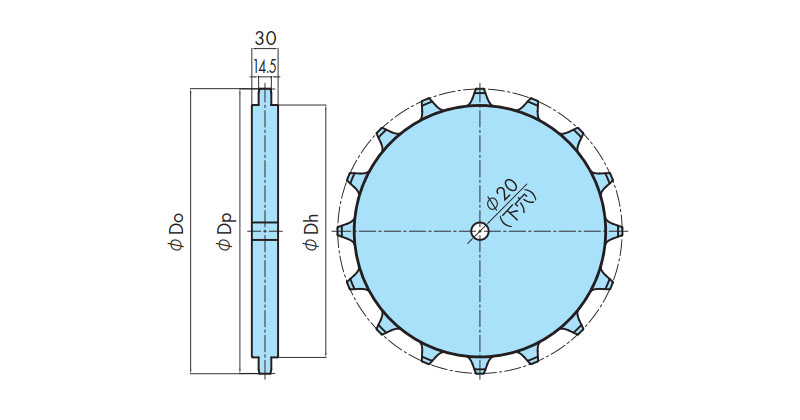

형번	잇수	피치 원 직경 Dp mm	외경 Do mm	축 구멍 모양	축 구멍 치수 d mm	파일럿 홀 mm	허브 직경 Dh mm
WT-S6300-16T	16	325.49	326.2	요청에 따라 제작 검토에서 대응하겠습니다. 표준은 사각형 구멍 모양입니다.	요청에 따라 제작 검토에서 대응하겠습니다.	20	289

재질	외관색	타입	사용온도범위
폴리아미드	블루	일체형	-20℃～60℃

노트
1. 상기 잇수, 스프로킷 형상 및 재질 이외에도 제작합니다. 당사에 문의해 주십시오.
