톱체인 용 스프로킷 주요 제원

形番：WT-S3085C3-33T


[클릭으로 확대]

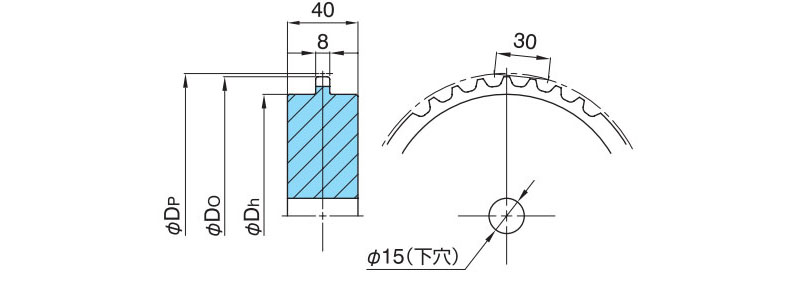

PDF 외형도

WT-S3085C3-33T

DXF 도형 데이터

WT-S3085C3-33T
(DXFデータ一覧はこちら)

희망 가격

문의하십시오

배달

문의하십시오

카탈로그 · 취급설명서

적용 체인

WT3085-C

주요 제원

형번  잇수작용 잇수피치 원 직경
Dp
mm		외경
Do
mm		축 구멍
모양		 축 구멍 직경
d
mm		 파일럿 홀
mm		 허브 직경
Dh
mm		 개략 질량
kg
WT-S3085C3-33T 3316½158.0158요청에 따라 제작 검토에서
대응하겠습니다.		요청에 따라 제작 검토에서
대응하겠습니다.		151350.6
재질외관색타입사용온도범위
초고 분자량 폴리에틸렌그린일체형-20℃～60℃

注記
　1.上記歯数、スプロケット形式以外も製作いたします。
　2.60℃を超える場合、ステンレス製(注文生産品)をご使用ください。
