톱체인 용 스프로킷 주요 제원
形番：WT-S1500-31T
[클릭으로 확대]
희망 가격
문의하십시오
배달
문의하십시오
| ※ | 3DCAD 데이터는 캐데나스 웹 투 캐드(주)의 CAD 도면라이브러리 사이트 「PARTcommunity」에의 링크에 의해 제공합니다. |
| ※ | 3DCAD 데이터 및 PARTcommunity에 대한 문의는 캐데나스 웹 투 캐드로 문의하십시오. 【캐데나스·웹·투·캐드 주식회사】TEL: (03)5961-5031 FAX: (03)5961-5032 |
카탈로그 · 취급설명서
적용 체인
BTN5, BTN5-A, WT1505G-K, WT1505G-M, WT1505GTO-K, WT1505GTO-M, WT1505GTORN-K, WT1505-K, WT1505RN-K, WT1505TOD-M, WT1506-K, WT1515F-W, WT1515G-M, WT1515G-W, WT1515T-F-W, WT1515VG-W, WT1515-W, WT1516F-W, WT1516T-F-W, WT1516-W, WT3005G-K, WT3005G-M, WT3005-K, WT3086G-K, WT3086G-M, WT3086-K

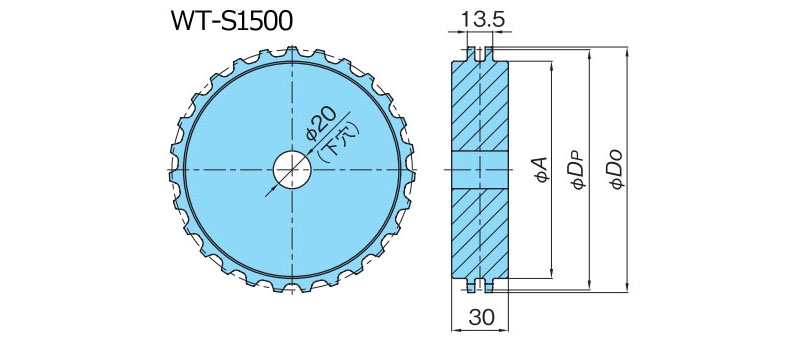

주요 제원
| 형번 | 잇수 | 피치 원 직경 Dp mm | 외경 Do mm | 축 구멍 모양 |
축 구멍 직경 d mm |
파일럿 홀 mm |
허브 직경 Dh mm |
|---|---|---|---|---|---|---|---|
| WT-S1500-31T | 31 | 148.3 | 149 | 요청에 따라 제작 검토에서 대응하겠습니다. | 요청에 따라 제작 검토에서 대응하겠습니다. | 20 | 134 |
| 재질 | 외관색 | 타입 |
|---|---|---|
| 초고 분자량 폴리에틸렌 | 그린 | 일체형 |
노트
1. 상기 잇수, 스프로킷 형식 이외도 제작합니다.
