プラスチックモジュラーチェーン用スプロケット WT-S1300 主要諸元
形番：WT-S1300-36T

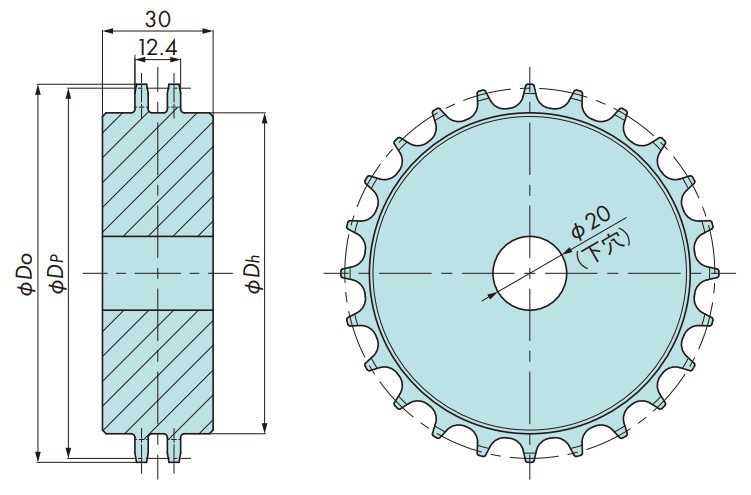

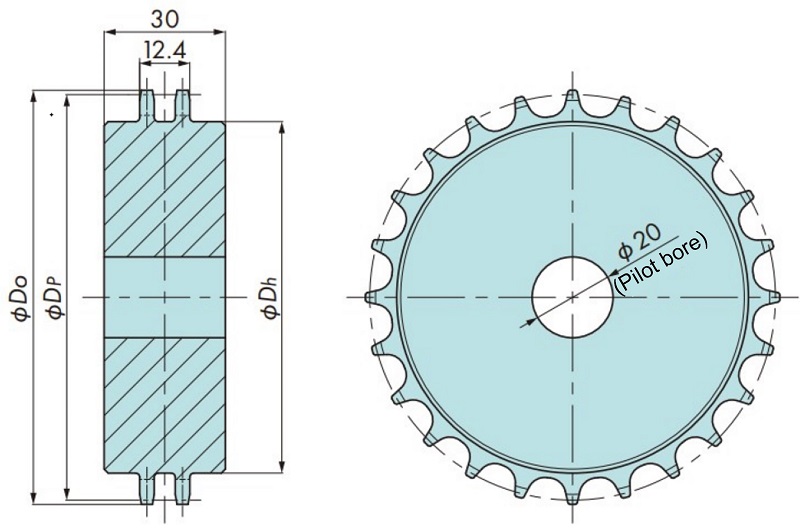

[클릭으로 확대]
※참고 이미지입니다
| ※ | 3DCAD 데이터는 캐데나스 웹 투 캐드(주)의 CAD 도면라이브러리 사이트 「PARTcommunity」에의 링크에 의해 제공합니다. |
| ※ | 3DCAD 데이터 및 PARTcommunity에 대한 문의는 캐데나스 웹 투 캐드로 문의하십시오. 【캐데나스·웹·투·캐드 주식회사】TEL: (03)5961-5031 FAX: (03)5961-5032 |
카탈로그 · 취급설명서
적용 체인
WT1306-W
주요 제원
| 형번 | 잇수 | 피치 원 직경 Dp mm | 외경 Do mm | 축 구멍 모양 |
축 구멍 직경 d mm |
파일럿 홀 mm |
허브 직경 Dh mm |
|---|---|---|---|---|---|---|---|
| WT-S1300-36T | 36 | 150.31 | 152.7 | 요청에 따라 제작 검토에서 대응하겠습니다. | 요청에 따라 제작 검토에서 대응하겠습니다. | 20 | 137 |
| 재질 | 외관색 | 타입 | 사용온도범위 |
|---|---|---|---|
| 초고 분자량 폴리에틸렌 | 그린 | 일체형 | -20℃～60℃ |
노트
1. 상기 잇수, 스프로킷 형상 및 재질 이외에도 제작합니다. 당사에 문의해 주십시오.
2.샤프트 사양은 봉제봉강을 사용해 주십시오.
