トップチェーン用スプロケット WT-S1300　主要諸元

形番：WT-S1300-28T

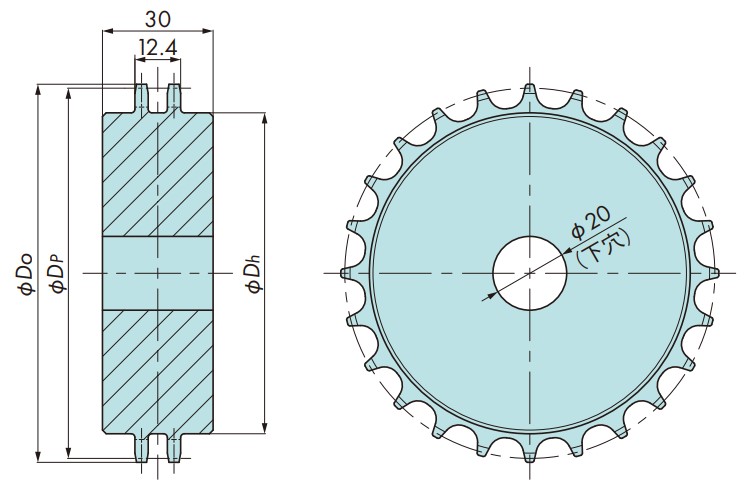

[클릭으로 확대]
PDF 외형도

WT-S1300-28T

DXF 도형 데이터

문의하십시오

(DXF 데이터 일람은 이쪽)

3DCAD 데이터

CADENAS WEB2CAD 사이트로

희망 가격

문의하십시오

배달

문의하십시오

※ 3DCAD 데이터는 캐데나스 웹 투 캐드(주)의 CAD 도면라이브러리 사이트 「PARTcommunity」에의 링크에 의해 제공합니다.
※ 3DCAD 데이터 및 PARTcommunity에 대한 문의는 캐데나스 웹 투 캐드로 문의하십시오.
【캐데나스·웹·투·캐드 주식회사】TEL: (03)5961-5031 FAX: (03)5961-5032

카탈로그 · 취급설명서

적용 체인

WT1306-W

주요 제원

형번  잇수피치 원 직경
Dp
mm		외경
Do
mm		축 구멍
모양		 축 구멍 직경
d
mm		 파일럿 홀
mm		 허브 직경
Dh
mm
WT-S1300-28T 28117.00119.3요청에 따라 제작 검토에서
대응하겠습니다.		요청에 따라 제작 검토에서
대응하겠습니다.		20103
재질외관색타입사용온도범위
초고 분자량 폴리에틸렌그린일체형-20℃～60℃

注記
　1.上記歯数、スプロケット形状および材質以外も製作いたします。当社までお問合せください。
　2.シャフト仕様はみがき棒鋼をご使用ください。
