톱체인 용 스프로킷 WT-N1300 주요 제원
形番：WT-N1300-15T25S
[클릭으로 확대]
| ※ | 3DCAD 데이터는 캐데나스 웹 투 캐드(주)의 CAD 도면라이브러리 사이트 「PARTcommunity」에의 링크에 의해 제공합니다. |
| ※ | 3DCAD 데이터 및 PARTcommunity에 대한 문의는 캐데나스 웹 투 캐드로 문의하십시오. 【캐데나스·웹·투·캐드 주식회사】TEL: (03)5961-5031 FAX: (03)5961-5032 |
카탈로그 · 취급설명서
적용 체인
WT1306-W

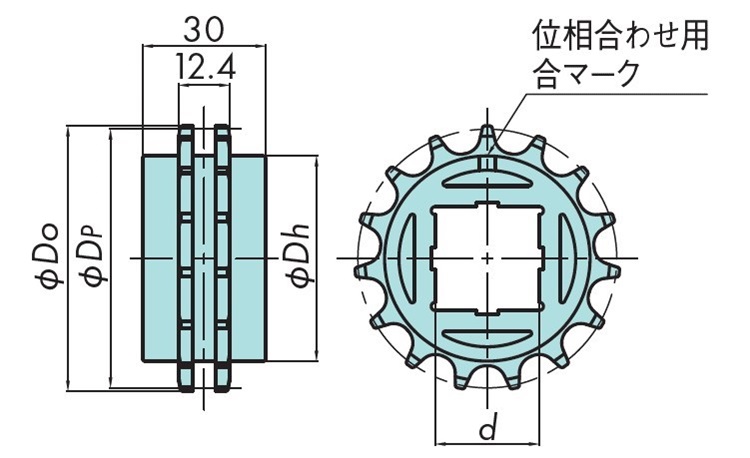

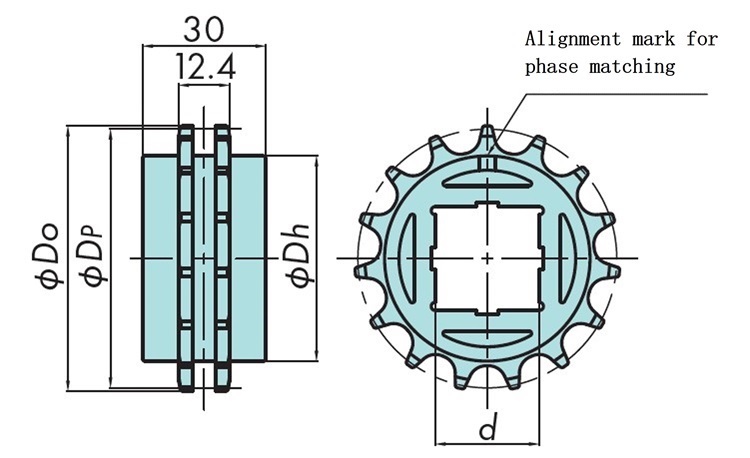

주요 제원
| 형번 | 잇수 | 피치 원 직경 Dp mm | 외경 Do mm | 축 구멍 모양 |
축 구멍 치수 d mm |
허브 직경 Dh mm |
개략 질량 kg |
|---|---|---|---|---|---|---|---|
| WT-N1300-15T25S | 15 | 63.01 | 64.6 | 사각형 | □25 | 50 | 0.05 |
| 재질 | 외관색 | 타입 | 사용온도범위 |
|---|---|---|---|
| 강화 폴리아미드 | 블랙 | 일체형 | -20℃～80℃ |
노트
1. 재고품입니다.
2. 체인과 컨베이어의 열팽창 차이, 체인과 스프로킷의 설치 오차를 흡수하기 위해 샤프트는 느슨하게 맞습니다.
3.샤프트 사양은 봉제봉강을 사용해 주십시오.
