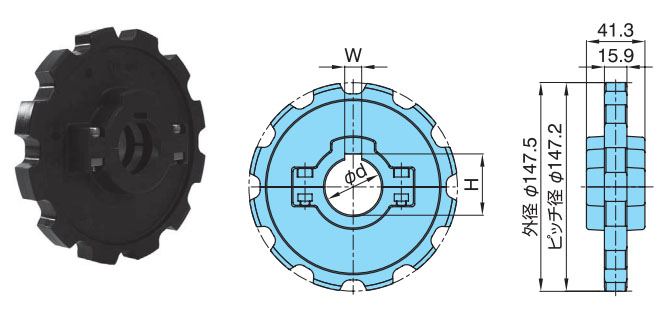

톱체인 용 스프로킷 주요 제원
形番：TTUP-12T40
[클릭으로 확대]
| ※ | 3DCAD 데이터는 캐데나스 웹 투 캐드(주)의 CAD 도면라이브러리 사이트 「PARTcommunity」에의 링크에 의해 제공합니다. |
| ※ | 3DCAD 데이터 및 PARTcommunity에 대한 문의는 캐데나스 웹 투 캐드로 문의하십시오. 【캐데나스·웹·투·캐드 주식회사】TEL: (03)5961-5031 FAX: (03)5961-5032 |
카탈로그 · 취급설명서
적용 체인
TP-880TAB, TPH, TPH-P, TPS, TPS-P, TPU, TPUH-BO, TPU-LH, TPU-P, TPUT-LH, TPU-USR, TTUP, TTUPH, TTUP-LLPC, TTUP-M, TTUP-P, TTUPT-M
주요 제원
| 형번 | 잇수 | 피치 원 직경 Dp mm | 외경 Do mm | 축 구멍 모양 |
축 구멍 직경 d mm |
키 홈 W mm | 키 홈 H mm | 개략 질량 kg |
|---|---|---|---|---|---|---|---|---|
| TTUP-12T40 | 12 | 147.2 | 147.5 | 둥근 | Φ40 | 12 | 43.3 | 0.4 |
| 재질 | 외관색 | 볼트/너트 재질 | 타입 | 사용온도범위 |
|---|---|---|---|---|
| 강화 폴리아미드 | 블랙 | 스테인레스 스틸 | 분할형 | -20℃～80℃ |
노트
1.볼트의 체결 토크：5.7N・m
2. 분할형 스프로킷 쌍은 다른 쌍과 혼합하지 마십시오.
