톱체인 아이들러 드라 휠 주요 제원
形番：TP-IWB30UTW-15T25
[클릭으로 확대]

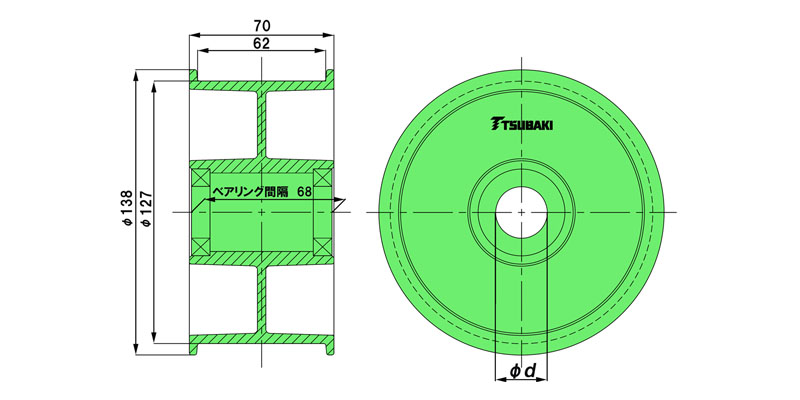

※상기는 이미지입니다. 정확한 정보는 아래와 도면에서 반드시 확인해 주십시오.
카탈로그 · 취급설명서
적용 체인
TP-30UTW-LAP
주요 제원
| 형번 | 상당 잇수 | 외경 Do mm | 축 구멍 모양 | 축 구멍 직경 d mm | 개략 질량 kg |
|---|---|---|---|---|---|
| TP-IWB30UTW-15T25 | 15 | 138 | 둥근 | Φ25 | 0.36 |
| 本体材質 | 외관색 | ベアリング材質 | 타입 | 사용온도범위 |
|---|---|---|---|---|
| 폴리아미드 | 블랙 | ステンレス (6905 両側ゴムシール) | 일체형 | -20℃～80℃ |
注記
1.シャフト仕様はみがき棒鋼をご使用ください。(軸の公差はg6を推奨致します)
2.横ズレ防止のため、アイドラホイール(ベアリング)の両側にズレ防止部材を設置ください。
