프레임 서포트 주요 제원
카탈로그 · 취급설명서
| ※ | 3D CAD 데이터는 캐데나스 웹 투 캐드(주)의 CAD 도면 라이브러리 사이트 「PARTcommunity」에의 링크에 의해 제공합니다. |
| ※ | 3DCADデータ及びPARTcommunityのお問い合わせにつきましてはキャデナス・ウェブ・ツー・キャドまでご連絡ください。 【キャデナス・ウェブ・ツー・キャド株式会社】お問い合わせ先は、こちら(外部サイト)をご確認ください。 |
유니버설 푸트 (UF)
컨베이어와 장비 다리에 사용할 수 있습니다. 경사나 레벨 조정이 필요한 장소에서 사용해 주십시오. 홀명 추가공 타입은 바닥에 고정도 가능합니다.
[클릭으로 확대]
| 형번 | 재질 | 허용 하중 kN |
MB 상당품 | DXF 도형 데이터 |
標準価格 | 배달 | PDF 외형도 |
||
|---|---|---|---|---|---|---|---|---|---|
| 볼트 | 본체 플레이트 | 미끄럼 방지 고무 패드 |
|||||||

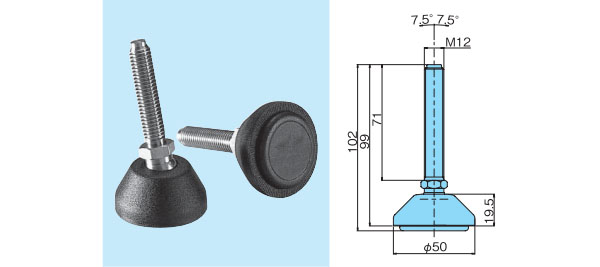

| TP-C17107T-UF | 스테인레스 스틸 | 강화 폴리아미드 | 내유성 고무 쇼어 경도 70 |
12.0 | MB173-68729-UF | DXF | 저희에게 연락주세요 |
저희에게 연락주세요 |
|
주석(참고)
1. 허용 하중은 정적 상태에서 최대 허용 하중 입니다.
[클릭으로 확대]
| 형번 | 재질 | DXF 도형 데이터 |
標準価格 | 배달 | PDF 외형도 |
||
|---|---|---|---|---|---|---|---|
| 볼트 | 본체 플레이트 | 미끄럼 방지 고무 패드 | |||||
| TP-C171054T-UF | 스테인레스 스틸 | 강화 폴리아미드 | 내유성 고무 쇼어 경도 70 |
DXF | 저희에게 연락주세요 |
저희에게 연락주세요 |
|
| TP-C171056T-UF | DXF | 저희에게 연락주세요 |
저희에게 연락주세요 |
||||
| TP-C171060T-UF | DXF | 저희에게 연락주세요 |
저희에게 연락주세요 |
||||

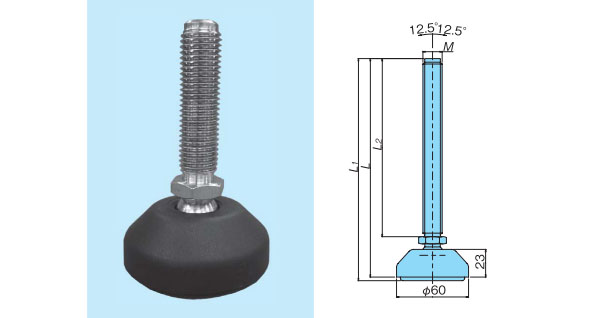

| 형번 | L | L1 | L2 | 허용 하중 kN |
M | MB 상당품 |
|---|---|---|---|---|---|---|
| TP-C171054T-UF | 94 | 97 | 60 | 15.0 | M16 | MB98-59901-UF |
| TP-C171056T-UF | 179 | 182 | 145 | 15.0 | M16 | MB98-67304-RF |
| TP-C171060T-UF | 179 | 182 | 145 | 15.0 | M20 | MB98-67124-RF |
주석(참고)
1. 허용 하중은 정적 상태에서 최대 허용 하중 입니다.
[클릭으로 확대]
| 형번 | 재질 | 허용 하중 kN |
MB 상당품 | DXF 도형 데이터 |
標準価格 | 배달 | PDF 외형도 |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 볼트 | 너트 | 본체 플레이트 | 미끄럼 방지 고무 패드 |
|||||||
| TP-C17715T-UF | 철심들이 폴리아미드 |
스테인레스 스틸 | 강화 폴리아미드 | 내유성 고무 쇼어 경도 70 |
0.78 | - | DXF | 저희에게 연락주세요 |
저희에게 연락주세요 |
|
주석(참고)
1. 허용 하중은 정적 상태에서 최대 허용 하중 입니다.
[클릭으로 확대]
| 형번 | 재질 | 허용 하중 kN |
MB 상당품 | DXF 도형 데이터 |
標準価格 | 배달 | PDF 외형도 |
||
|---|---|---|---|---|---|---|---|---|---|
| 볼트, 너트 | 본체 플레이트 | 미끄럼 방지 고무 패드 |
|||||||

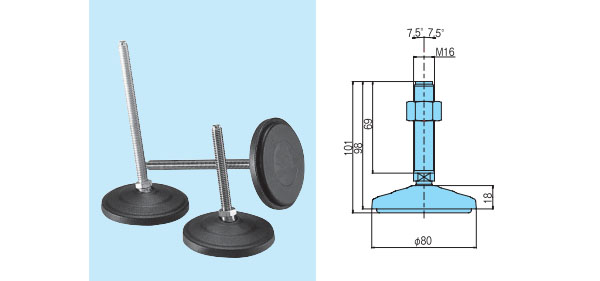

| TP-C17532T-UF | 스테인레스 스틸 | 강화 폴리아미드 | 내유성 고무 쇼어 경도 70 |
15.0 | MB172-56571-UF | DXF | 저희에게 연락주세요 |
저희에게 연락주세요 |
|
주석(참고)
1. 허용 하중은 정적 상태에서 최대 허용 하중 입니다.
[클릭으로 확대]
| 형번 | 재질 | 허용 하중 kN |
MB 상당품 | DXF 도형 데이터 |
標準価格 | 배달 | PDF 외형도 |
||
|---|---|---|---|---|---|---|---|---|---|
| 볼트, 너트 | 본체 플레이트 | 미끄럼 방지 고무 패드 |
|||||||
| TP-C17570CT-UF | 스테인레스 스틸 | 강화 폴리아미드 | 내유성 고무 쇼어 경도 70 |
10.0 | MB323-69733-UF | DXF | 저희에게 연락주세요 |
저희에게 연락주세요 |
|
주석(참고)
1. 허용 하중은 정적 상태에서 최대 허용 하중 입니다.
2. 고정용 구멍은 이물질이 쌓이지 않도록 관통하지 않습니다. 고정용 구멍이 필요한 경우는 그림과 같이 펀치와 망치로 드릴링을 실시해 주십시오.
[클릭으로 확대]
| 형번 | 재질 | 허용 하중 kN |
H | A | MB 상당품 | DXF 도형 데이터 |
標準価格 | 배달 | PDF 외형도 |
||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 볼트 | 본체 플레이트 | 미끄럼 방지 고무 패드 |
|||||||||
| TP-C176450T-UF | 스테인레스 스틸 | 강화 폴리아미드 |
내유성 고무 쇼어 경도 70 |
12.0 | 100 | 64 | MB133-63343-UF | DXF | 저희에게 연락주세요 |
저희에게 연락주세요 |
|
| TP-C176453T-UF | 12.0 | 225 | 190 | MB133-67055-UF | DXF | 저희에게 연락주세요 |
저희에게 연락주세요 |
||||
주석(참고)
1. 허용 하중은 정적 상태에서 최대 허용 하중 입니다.
2. 고정용 구멍은 이물질이 쌓이지 않도록 관통하지 않습니다. 고정용 구멍이 필요한 경우는 그림과 같이 펀치와 망치로 드릴링을 실시해 주십시오.
[클릭으로 확대]
| 형번 | 재질 | 허용 하중 kN |
MB 상당품 | DXF 도형 데이터 |
標準価格 | 배달 | PDF 외형도 |
||
|---|---|---|---|---|---|---|---|---|---|
| 볼트 | 본체 플레이트 | 미끄럼 방지 고무 패드 |
|||||||
| TP-C17237T-UF | 스테인레스 스틸 | 강화 폴리아미드 | 내유성 고무 쇼어 경도 70 |
30.0 | M169-68404N-RF | DXF | 저희에게 연락주세요 |
저희에게 연락주세요 |
|
주석(참고)
1. 허용 하중은 정적 상태에서 최대 허용 하중 입니다.
2. 고정용 구멍은 이물질이 쌓이지 않도록 관통하지 않습니다. 고정용 구멍이 필요한 경우는 그림과 같이 펀치와 망치로 드릴링을 실시해 주십시오.
