スペーサ・ワッシャ (SP)


[클릭으로 확대]

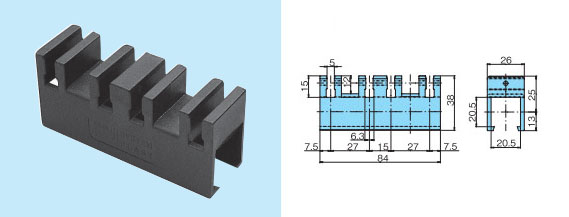

スペーサ (SP)
형번  재질 칼라 MB 상당품 사용온도범위
℃		 DXF
도형
데이터		 희망 가격 배달 PDF
외형도
TP-C14320T-SP 폴리아미드 블랙 MB523-643451-SP -20～80 DXF문의하십시오 문의하십시오 PDF

노트

1.TP-C19067VT-PR専用レールとご使用ください。

2.20×20の角シャフトに取付けてください。



[클릭으로 확대]
ワッシャ (WS)
형번  재질 칼라 MB 상당품 사용온도범위
℃		 DXF
도형
데이터		 희망 가격 배달 PDF
외형도
TP-C14322T-WS 폴리아미드 블랙 MB533-672801-WS -20～80 DXF문의하십시오 문의하십시오 PDF

노트

1.多列のトップチェーンを使用される場合ご使用ください。チェーン同士の干渉を防止します。

2.TP-C14320T-SP（スペーサ）と組合わせてご使用ください。



[클릭으로 확대]

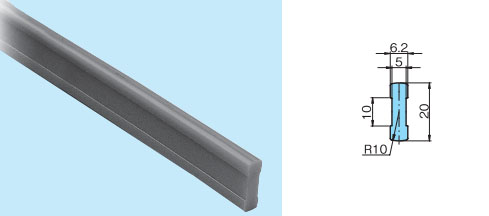

専用レール (PR)
形式 定尺 재질 칼라 MB 상당품 사용온도범위
℃		 DXF
도형
데이터		 標準価格／1m 배달
TP-C19067VT-PR 60m 超高分子量ポリエチレン 그린 MB524-643501-PR -20～60 DXF문의하십시오 문의하십시오

노트

1.TP-C14320T-SP（スペーサ）専用レールです。ご注文長さ：m単位で切売りします。

2.レールが摩耗した場合、上下を入れ換えることで延命が図れます。
