체인 가이드 주요 제원
카탈로그 · 취급설명서
スライディングシュー (SD)
[클릭으로 확대]
| 형번 | 軸穴径 Df |
재질 | 칼라 | 適用 | MB 상당품 | DXF 도형 데이터 |
가격 | 배달 | PDF 외형도 |
|---|---|---|---|---|---|---|---|---|---|

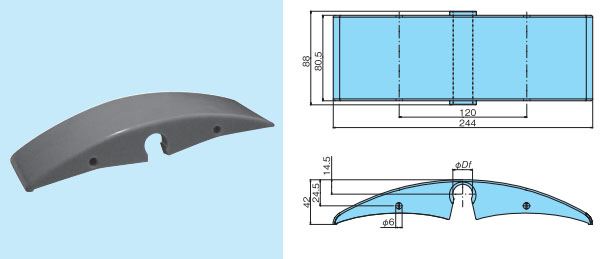

| TP-C14833BT-SD | 20.5 | ポリエチレン | 블랙 | 幅82.6mmの トップチェーン用 |
MB153-684221N-SD MB153-684221N1-SD |
DXF | 문의하십시오 | 문의하십시오 |
주석(참고)
1.アキュムレーションチェーンやローラテーブルとご使用ください。
2.φ20の丸棒に組付けてください。
3. 체인 속도는 50m m/min 이하로 사용해 주십시오.
[클릭으로 확대]
| 형번 | 재질 | 칼라 | 適用 | MB 상당품 | 사용온도범위 ℃ |
DXF 도형 데이터 |
가격 | 배달 | PDF 외형도 |
|---|---|---|---|---|---|---|---|---|---|

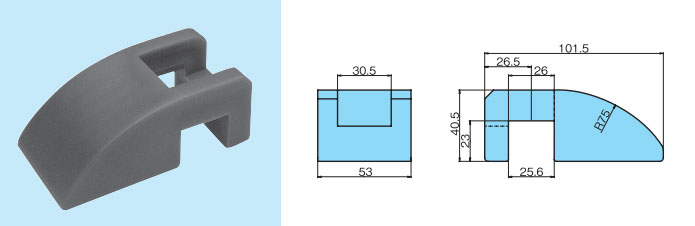

| TP-C14343T-SD | ポリエチレン | 그린 | スラット幅82.6mmの トップチェーン用 |
MB729-697662-SD | -20～60 | DXF | 문의하십시오 | 문의하십시오 |
주석(참고)
1.TP-C14320T-SPに取付けてご使用ください。
